Детонация негативно сказывается на двигателе автомобиля Lada Granta. Он разрушительно действует на узел цилиндр-поршень и другие детали. Электронный блок управления способен устранять детонацию.
Для этого ему необходимо получить информацию о режиме работы двигателя. Задача отслеживания возникновения детонации возложена на специальный датчик. Он незамедлительно обнаруживает аномальное воспламенение топливовоздушной смеси и сообщает об этом в ЭБУ. В результате исправляется работа двигателя и детонация пропадает.
Содержание
Назначение датчика детонации
Датчик детонации автомобиля Гранта имеет форму круглого быка с монтажным отверстием в центре. Сбоку находится клеммная колодка, обеспечивающая электрическое подключение счетчика к основному управляющему модулю центрального блока. Внутри датчика находится чувствительный пьезоэлектрический элемент. Работа двигателя и детонация сопровождаются вибрациями, которые в датчике преобразуются в импульсы определенной амплитуды и частоты.
Напряжение определенной частоты и амплитуды подается на ЭБУ по проводам. Основной модуль анализирует полученные данные. Отклонение сигнала от нормы говорит о появлении детонации при работе двигателя. Электронный модуль подает команды управления по заданным алгоритмам и зажигание топливовоздушной смеси нормализуется.
Устранение детонации снижает паразитные нагрузки на двигатель. Это хорошо сказывается на его долговечности. Поэтому основное назначение ДД — своевременно определять возникновение детонации и информировать об этом основной модуль, что в конечном итоге приводит к увеличению ресурса силового агрегата.
Расположение датчика детонации на Лада Гранта

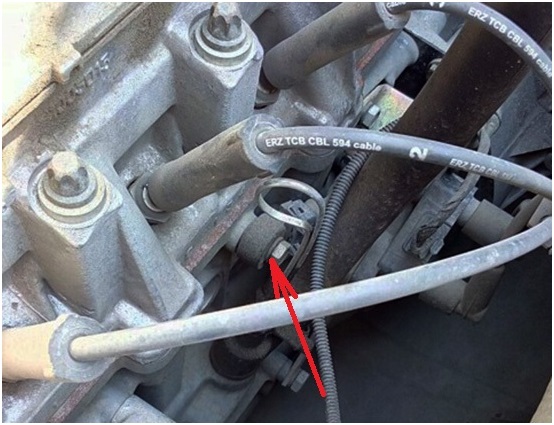

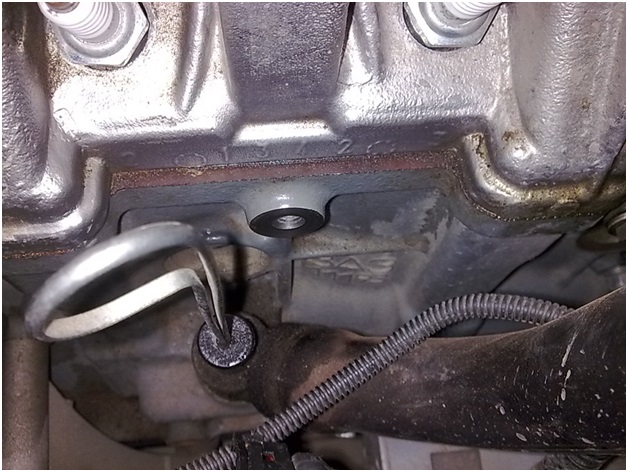

Для лучшей чувствительности датчик детонации на Лада Гранта с 8- и 16-клапанным двигателем расположен непосредственно на блоке цилиндров. Его вкручивают в подготовленное резьбовое отверстие. ДД находится возле второго цилиндра. Именно здесь детонационная вибрация наиболее выражена.
Стоимость датчика
На автомобилях Lada Granta с силовыми агрегатами на 16 и 8 клапанов устанавливается фирменный датчик детонации 21123855020. Производится компанией Lada. Цена ДД 180-400 руб. Также есть возможность приобрести аналог. В таблице ниже представлены лучшие альтернативы оригинальному DD, доказавшие свою эффективность на автомобилях Lada Grant.
Таблица — Хорошие аналоги оригинального датчика детонации Лада Гранта
| Имя бренда | Номер каталога | Ориентировочная цена, руб |
|---|---|---|
| EPA | 550489 | 290–350 |
| Декаро | 2112-3855020 | 350-500 |
| Дорожная карта | 21123855020 | 250-400 |
| Фенокс | SD10100O7 | 190-450 |
| Самара 2112 | 3855020 | 1800-300 |
Методы проверки датчика детонации
При подозрении на неисправность датчика детонации Лада Гранта в первую очередь рекомендуется проверить ошибки, выдаваемые бортовым компьютером. Из них можно понять, что:
- датчик подает слишком низкий уровень сигнала;
- превышено максимально допустимое напряжение на выходе DD.
- обрыв цепи между счетчиком и ЭБУ;
Проверить датчик можно, не снимая его с Лады Гранта. Для этого при работающем двигателе ударьте металлическим предметом по чувствительной части ДД. Если работа двигателя не меняется, датчик неисправен.

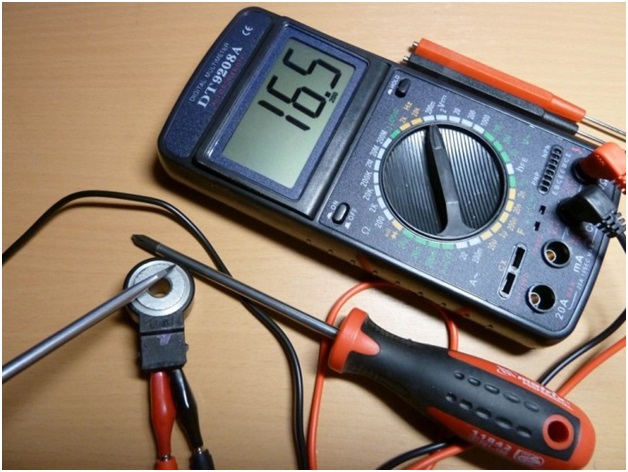

проблемы с ДД можно определить с помощью вольтметра или мультиметра. Для этого рекомендуем воспользоваться приведенными ниже инструкциями.
- Снимаем датчик детонации с Лады Гранта.
- Слегка постучите по рабочей части счетчика металлическим стержнем, например, болтом.
- Посмотри на устройство. В случае исправного датчика каждый удар должен сопровождаться скачками напряжения.
- Подключите оба щупа мультиметра или вольтметра к выходам клеммной колодки DD.
Проверка мультиметром лишь косвенно подтверждает работоспособность датчика детонации. Это связано с тем, что для нормальной работы двигателя в ЭБУ должен поступать сигнал определенной частоты и амплитуды. Проверить это мультиметром невозможно. Поэтому для более точной диагностики ДД рекомендуется использовать специальную опору.
Требуемые инструменты
Для замены ДД на Лада Грант вам понадобятся инструменты, указанные в таблице ниже.
Таблица — Инструменты, необходимые для замены
| Имя | Дополнительное описание | |
|---|---|---|
| Рожковый и гаечный | «10» | |
| Гаечный ключ | Для затяжки с контролируемым моментом | |
| Гаечный ключ | «до 13» | |
| Тряпки | Без ворса |
Самостоятельная замена датчика на Лада Гранта
Ниже представлена инструкция по замене датчика детонации на Лада Грант.
- Заблокируйте автомобиль, включив стояночный тормоз.

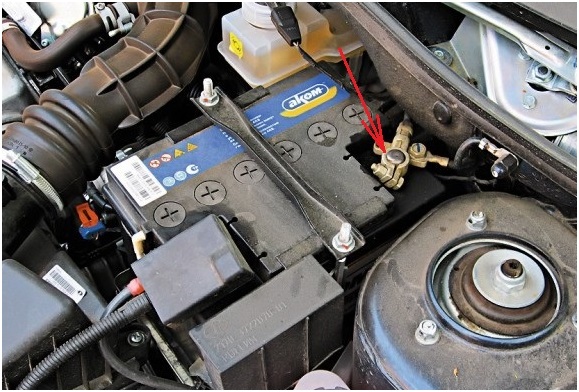

- Отсоедините отрицательный полюс аккумуляторной батареи, отключив напряжение от бортовой сети. Это защитит вас от риска поражения электрическим током.
- Откройте капюшон.

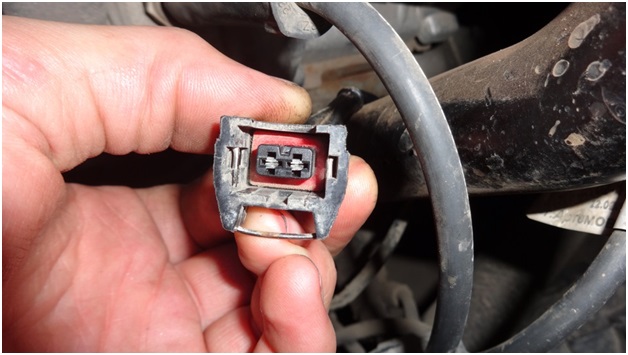

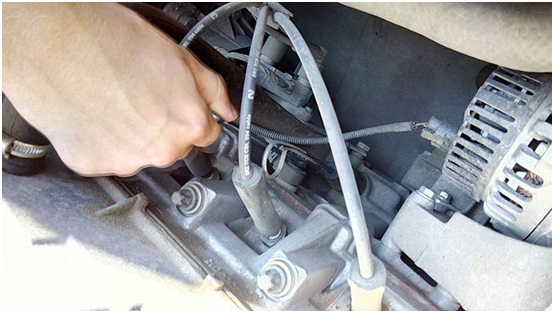

- Отсоедините клеммную колодку, нажав на защелку.

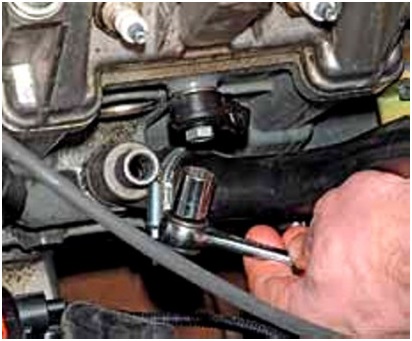

- Откручиваем датчик.
- Снимите датчик детонации вместе с болтом, который его фиксирует.

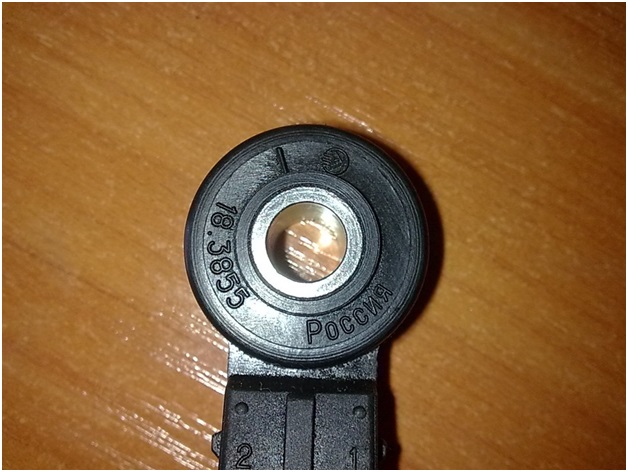

- Установить новый ДД.
- Собрать все в порядке, обратном снятию.
