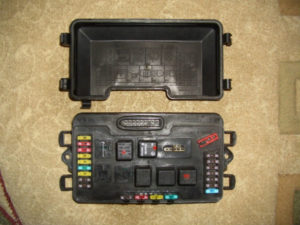

У каждой машины есть блок, содержащий предохранители для разных устройств. Чтобы все это случайно не попало на кузов автомобиля, специально создан пластиковый блок с крышкой, в котором аккуратно и заметно установлены предохранители.
Содержание статьи:
- Схемы предохранителей.
- Блок предохранителей старого образца.
- Блок питания нового типа.
- Снятие и замена.
- Видео.
Содержание
Схемы
Предохранитель — это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания или короткого замыкания. Предохранители устанавливаются так, что в случае короткого замыкания они сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток отключается и не течет к устройству, если предохранительный провод перегорел.
«Девятки», то есть ВАЗ 2109 бывают двух видов:
- до 1998 г;
- после 1998 г.
Блок предохранителей с кодом 17.3722 устанавливался на автомобили этой модели до 1998 года. Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.
Если не работает обогреватель заднего стекла, причина в предохранителе или цепи проводки.
Блок предохранителей с маркировкой 2114-3722010-60 был установлен на автомобиле 2109 после 98. Предохранители уже начали использовать в этом блоке.
Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Деление происходит только до и после 98 года.

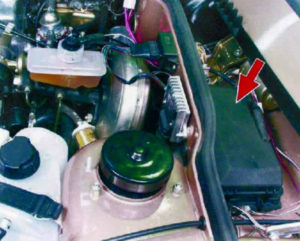

Блок питания расположен так же. Он находится под капотом, слева под лобовым стеклом.
Какие отличия блоков предохранителей старого и нового на 2109?
Отличия заключаются в следующем:
- Обозначение.
- Номинальная мощность.
- В новом блоке предохранителей нет реле времени заднего омывателя и реле электродвигателя вентилятора охлаждения.
Блок старого образца
| Номер предохранителя: | Текущая сила: | Что защищает: |
| F1 | 10А | Запасной предохранитель (доп |
| F2 | 10А | Указатели поворота, выключатель аварийной сигнализации (при активной аварийной группе), сигнальная лампа |
| F3 | 10А | Задние стоп-сигналы, лампы освещения салона |
| F4 | 20А | Обогрев заднего стекла, контакты включения обогрева заднего стекла, транспортная розетка, прикуриватель |
| F5 | 20А | Звуковой сигнал (рог), переключатель звукового сигнала |
| F6 | 30А | Запасной предохранитель |
| F7 | 30А | Электродвигатель вентилятора отопителя, электродвигатель омывателя, реле включения вентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, контрольная лампа освещения перчаточного ящика |
| F8 | 7,5 А | Запасной предохранитель |
| F9 | 7,5 А | Запасной предохранитель |
| F10 | 7,5 А | Левый габаритный огонь |
| F11 | 7,5 А | Правый габаритный свет |
| F12 | 7,5 А | Правая фара ближнего света |
| F13 | 7,5 А | Левая фара ближнего света |
| F14 | 7,5 А | Левая фара дальнего света, сигнальная лампа дальнего света |
| F15 | Ослепительная фара правая | |
| F16 | 15А | Указатели поворота и аварийное реле-переключатель (при включенных указателях поворота), контрольная лампа указателей поворота, задние фонари заднего хода, мотор-редуктор и реле включения дворников, сигнальная лампа давления масла, сигнализация ручного тормоза свет, указатель температуры охлаждающей жидкости, указатель уровня топлива, сигнальная лампа резерва топлива, вольтметр |

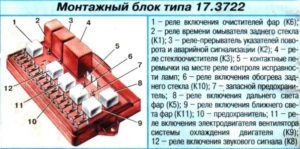

Блок предохранителей 17.3722
Реле
Перечислим номера реле и их функции в таблице:
| Номер реле | Функции |
| один | Работоспособность чистящих элементов передней оптики |
| 2 | Производительность двигателя омывателя заднего стекла |
| 3 | Защита указателя поворота от поломки и световая сигнализация |
| 4 | Защита от выхода из строя электродвигателя стеклоочистителя |
| 5 | Определяет исправность лампы |
| 6 | Защита от перенапряжения обогревателя заднего стекла |
| восемь | Фары дальнего света |
| девять | Ближний свет фар |
| одиннадцать | Отвечает за работу вентилятора охлаждения двигателя. Если это реле выйдет из строя, двигатель может перегреться |
| 12 | Звуковой сигнал |

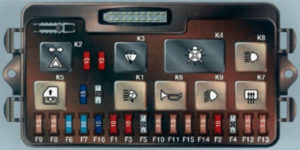

Блок предохранителей новый
В таблице мы даем обозначение предохранителей, что они защищают и на какой ток рассчитаны:
| Номер предохранителя | Номинальный ток | Функции |
| один. | 8A | Запасной предохранитель |
| 2. | 8A | Запасной предохранитель |
| 3. | 8A | Запасной предохранитель |
| 4. | 16А | Реле вентилятора радиатора, электрическая цепь переключателя и электродвигатель печки |
| 5. | 3А | Переключатель аварийной сигнализации режима указателя поворота, переключатель указателя поворота, переключатель указателя поворота, указатель поворота, световой сигнал поворота, переключатель объектива заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня топлива, указатель уровня топлива, датчик уровня бензина, указатель уровня бензина, указатель температуры охлаждающей жидкости, температура датчик, сигнальная лампа и датчик аварийного давления масла, аварийный стоп-сигнал, выключатель гидравлического тормоза, выключатель ручного тормоза |
| 6. | 8A | Выключатель стоп-сигналов и лампочки, освещение салона |
| 7. | 8A | Лампы освещения помещения, контрольная лампа включения габаритов, лампа освещения ручки отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа освещения приборной панели |
| восемь. | 16А | Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора |
| девять. | 8A | Левый габаритный огонь, левый задний габаритный огонь |
| 10. | 8A | Правый габаритный фонарь, правый задний габаритный фонарь, выключатель противотуманных фар, контрольная лампа противотуманных фар |
| одиннадцать. | 8A | Выключатель и выключатель указателей поворота, указатели поворота, сигнальная лампа в режиме сигнализации |
| 12. | 16А | Прикуриватель, гнездо для переноски лампы |
| 13. | 8A | Дальний свет, правая фара |
| 14. | 8A | Левая фара дальний свет, сигнальная лампа дальней оптики |
| пятнадцать. | 8A | Ближний свет, правая фара |
| шестнадцать. | 8A | Левая фара ближнего света |
Реле
В таблице представлена распиновка блока предохранителей новой модели 2109:
| Обозначение реле | Что оно делает: |
| K1 | Без него мотор заднего омывателя работать не будет |
| K2 | Отвечает за работу указателей поворота и световой сигнализации |
| K3 | Обеспечивает работу очистителя лобового стекла |
| K4 | Защищает стоп-сигналы и габариты автомобиля |
| K5 | Обеспечивает работу дальнего света |
| K6 | Обеспечивает работу устройства промывки оптики |
| K7 | Защищает мотор стеклоподъемника, если он установлен на автомобиле |
| K8 | Гудок или просто гудок |
| K9 | Защищает от скачков, идущих на вентилятор охлаждения двигателя |
| K11 | Отвечает за работу обогревателя заднего стекла |
| K12 | Обеспечивает работу ближнего света фар |
Снятие и замена
Если устройство выходит из строя, первым делом нужно искать причину с помощью самого простого действия, а это осмотр предохранителя. То есть сначала ищем нужный предохранитель, отвечающий за конкретное устройство, а потом проверяем, исправен он или перегорел.

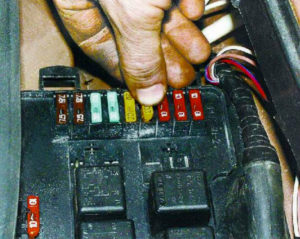

Как заменить предохранитель:
- Открываем капот, отсоединяем массу АКБ.
- Откройте БП.
- На внутренней крышке блока нанесено обозначение, где и какой предохранитель находится.
- Снимите предохранитель.
- Установите новый и проверьте.
