Электронный блок управления (ЭБУ) — это общее название всех электронных устройств, которые собирают и анализируют информацию от датчиков для передачи сигнала системам автомобиля. Использование ЭБУ позволяет оптимизировать работу контролируемых систем.

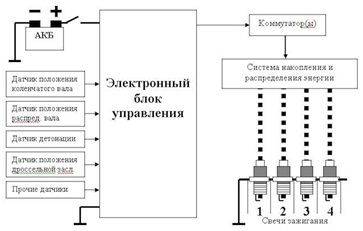

Для оптимизации работы двигателя используется блок управления, который управляет зажиганием, подачей топлива, положением дроссельной заслонки, системой охлаждения и т.д. Блок управления двигателем Chevrolet Cruze 1.6 и 1.8 расположен под капотом, рядом с аккумулятором.
Блок управления АКПП определяет режим работы трансмиссии, переключает передачи и регулирует подачу масла. Устройство использует встроенные данные и информацию, собранную датчиками, для управления параметрами. Блок управления АКПП находится под крышкой гидроблока.
Модуль управления кузовным оборудованием обрабатывает входные сигналы от пульта дистанционного управления, ключа и транспондера для выполнения требуемых функций. Устройство находится под крышкой панели обивки с правой стороны.
Блок управления освещением регулирует габариты, фары, противотуманные фары и освещение салона. Устройство расположено в нижней части приборной панели.
Контроллер управляет обогревателем и поддерживает заданную температуру в салоне. Устройство находится под консолью кондиционера.
Для программного обеспечения ЭБУ используются три типа запоминающих устройств:
- rAM для работы с данными;
- устройство для ввода временных данных (СППЗУ).
- устройство с записанными на нем рабочими параметрами (СППЗУ);
Содержание
Устранение неисправностей ЭБУ на chevrolet cruze
В зависимости от типа ЭБУ неисправность может быть вызвана:
- неправильная установка устройства;
- другие механические повреждения.
- поломка из-за недостаточного охлаждения масла в трансмиссии;
- появление на корпусе устройства трещин, вызвавших попадание влаги;
- ошибки в настройках программного обеспечения;
- включить аккумулятор от автомобиля с работающим двигателем;
- повреждение водой при мытье двигателя;
Для устранения неисправностей, вызванных механическими повреждениями, в большинстве случаев требуется замена ЭБУ.
Диагностика и замена блока управления двигателем
После обнаружения неисправности необходимо провести диагностику оборудования. Сделать это можно в сервисном центре или самостоятельно. Самодиагностика требует подключения специального устройства (осциллографа) к разъему блока.
- Если его невозможно купить, подойдет компьютер с установленной программой (выбранной в соответствии с моделью ЭБУ) и кабелем, поддерживающим протокол KWP2000.
Процедура:
- Подключите устройство или компьютер к разъему замка.
- Скачайте программу и запустите диагностику.
- Поверните ключ зажигания (двигатель запускать не нужно).
Чтобы заменить неисправный накопитель на новый, необходимо:
- Заглушите двигатель.
- Удалите старое устройство.
- Отсоедините отрицательную клемму аккумуляторной батареи.
- Отключите питание от модуля управления.
Распиновка показана на схеме
После замены оборудования его необходимо запрограммировать (обратите внимание на Vin-код). Порядок настройки зависит от типа двигателя. Этот процесс подробно описан в инструкциях по диагностике автомобиля.
Блок управления двигателем модели 25181280 можно приобрести в среднем за 15000 рублей (б / у) или 35000 рублей (новый).
Замена блока управления акпп
Для замены неисправного устройства необходимо:
- Сначала слейте масло.
- Удалите старое устройство.
- Отсоедините шланги радиатора (ключ на 13 мм).
- Снимите крышку гидроблока (ключ на 8 мм).
- Отсоедините разъем автоматической коробки передач.
После установки нового устройства нужно прописать в нем код Vci.
Блок автоматического управления модели 24254355 можно купить за 20000 рублей (б / у) или 55000 рублей (новый).
Замена блока управления кузовным оборудованием
Для замены неисправного накопителя необходимо:
- Заглушите двигатель.
- Удалите старое устройство.
- Снимаем обшивку.
- Отсоедините разъем от блока.
- Отсоедините отрицательную клемму аккумуляторной батареи.
После установки нового оборудования вам необходимо зарегистрировать код Vci в устройстве.
вы можете купить блок управления кузовным оборудованием модели 13578421 за 8000 рублей (б / у) или 20000 рублей (новый).
Замена блока управления светом
Для замены неисправного накопителя необходимо:
- Снимаем панель под приборной панелью.
- Снимаем старый блок управления.
- Извлеките блок управления.
- Отсоедините разъем от блока.
После завершения установки вам необходимо зарегистрировать код Vci в устройстве.
купить блок управления светом модели 033597СВ можно за 2000 руб. (Б / у) или 6000 руб. (Новый).
Замена блока управления климатом
Для замены неисправного кондиционера необходимо:
- Снимаем консоль климат-контроля.
- Выньте старый блок управления.
- Отсоедините разъем от блока.
После установки нового оборудования нужно прописать в нем код Vci.
Блок управления микроклиматом модели 008538СВ можно купить за 2000 рублей (б / у) или 9000 рублей (новый).
