Для стабильной работы силовой установки необходимо создать топливовоздушную смесь с оптимальным соотношением ее компонентов. За подачу воздуха отвечает дроссельная заслонка.
Если в работе агрегата возникают отклонения, ухудшается динамика автомобиля, увеличивается расход топлива и начинают колебаться обороты двигателя. Поэтому во время работы машины требуется регулярная чистка и регулировка дроссельной заслонки, а в крайних случаях может потребоваться замена блока.
Дроссельная заслонка
Содержание
Обзор дроссельной заслонки на Toyota Corolla 120 и примерная стоимость узла
Оригинальная дроссельная заслонка Toyota Corolla 120 имеет артикульный номер 2203021030. Стоимость новинки высока и может достигать 45-50 тысяч рублей. По этой причине в продаже имеется большой выбор автозапчастей известных марок.
Стоимость б / у дроссельной заслонки для Тойота Королла 120 зависит от ее состояния. Итак, за узел с неизвестным остаточным ресурсом необходимо заплатить от 1 до 3 тысяч рублей. С иномарок за запчасть с сопроводительными документами просят от 5 до 12 тысяч рублей.
Покупая снятую с автомобиля дроссельную заслонку, владелец не может быть уверен в ее долгой и безупречной эксплуатации. Поэтому многие водители склонны покупать аналоги оригинального продукта. При этом цена, как правило, ниже, а качество ничем не уступает фирменной запчасти. Лучшие варианты дросселей для Короллы 120 можно найти в таблице ниже.
Таблица — Список аналогов оригинальной дроссельной заслонки на Короллу 120
| Компания производителя | Номер статьи | Ориентировочная стоимость, тыс. Руб |
|---|---|---|
| OSSCA | 14336 | 12–14 |
| АИСАН | THR321030 | 9–11 |
Требуемые инструменты и материалы для снятия, установки и чистки дроссельного узла
Для замены или очистки корпуса дроссельной заслонки вам потребуются инструменты, указанные в таблице ниже.
Таблица — Перечень инструментов и материалов, необходимых для разборки и установки дроссельного узла, а также для его очистки
| Имя | Примечание |
|---|---|
| Отвертка | Плоский слот |
| Голова | «10» |
| Специальные средства | Очиститель форсунок или карбюраторов, например. «карбиклайнер» |
| Плоскогубцы | Можно заменить плоскогубцами |
| Тряпки | Без ворса |
| Толстый | Проницательный и последовательный |
| Ватный тампон | Его можно заменить острым бруском или зубочисткой |
Специальный инструмент для очистки блока ускорителя
Замена дроссельной заслонки на Королла 120
Чтобы заменить дроссельную заслонку, необходимо следовать приведенным ниже инструкциям.
- Откройте капюшон.
- Снимаем клеммы с АКБ.
- Снимите крышку кожуха двигателя.

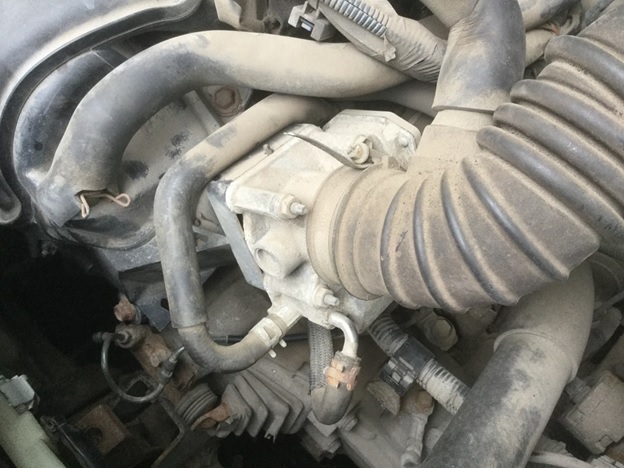

Монтажное положение ускорителя
- Ослабьте зажим на воздуховоде.
- Отсоедините воздуховод и отодвиньте его в сторону.
Воздуховод отключен
- Снимите две трубы, по которым антифриз циркулирует через узел.
Разборка трубки
- Чтобы предотвратить утечку хладагента, отверстия в трубах необходимо закрыть заглушками. Для этих целей подходят болты М10. Также можно использовать стержни или удлинители подходящего диаметра для закрытия отверстий.
Закрытые трубы антифриза
- Отсоедините клеммную колодку. Через него отправляются управляющие сигналы на угол открытия дроссельной заслонки, а также передается информация, отправляемая датчиком положения.
Расположение клеммной колодки
- Снимите два болта и две гайки, удерживающие узел.
- Снимите дроссельную заслонку.
Вид после разборки дроссельной заслонки
- Смажьте болты консистентной смазкой, например, на медной основе.
Смазка нанесена на резьбовые соединения
- Установите дроссельную заслонку на место.
Установленный дроссельный клапан
- Собрать все в порядке, обратном снятию.
Процедура отчистки узла
Очистка дроссельной заслонки возможна как с разборкой узла, так и без нее. Во втором случае будьте осторожны, чтобы не уронить очищающее средство на тело. Следуйте приведенным ниже инструкциям, чтобы очистить свой шок.
- После снятия дроссельного узла необходимо оценить степень его загрязнения.
Оценка степени загрязнения дроссельной заслонки
- При чистке следует также обратить внимание на дроссельную заслонку. Его следует снять и промыть моющим средством. Если сетка или уплотнительная резина значительно повреждены, их необходимо заменить.
Чистая для чистки

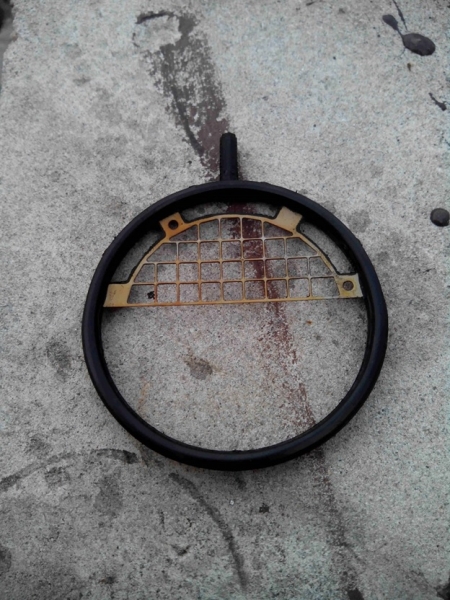

Вид после снятия сетки с уплотнительной резиной
Очищенная резина и сетка
- Рекомендуется обильно заполнить дроссельную заслонку очистителем для форсунок или карбюраторов. После удаления загрязнений при визуальном осмотре амортизатора на свету автовладелец может обнаружить небольшие зазоры по краям. Их наличие обусловлено конструкцией сборки и совершенно нормально.
Наличие зазоров
- Если невозможно очистить узел с первого раза, не прилагайте чрезмерных усилий. Лучше всего обработать демпфер моющими средствами для борьбы с загрязнением.
Чистая заслонка
Адаптация дроссельной заслонки
Чтобы научить дроссельную заслонку в сборе, необходимо следовать приведенным ниже инструкциям.
- Отключите электросистему автомобиля от электросети на 15-30 минут. Для этого нужно сбросить минусовой полюс АКБ.
- Как только обороты вернутся в норму и перестанут плавать, необходимо на несколько минут запустить двигатель и выключить его. На этом обучение сборке дроссельной заслонки завершено.
- Подключите электрическую систему автомобиля к аккумуляторной батарее.
- Запускаем электростанцию. Дайте двигателю поработать 10-15 минут. В этом случае обороты будут колебаться с 2000 г и далее. Запрещается производить в автомобиле какие-либо действия во время адаптации, например, поворачивать руль или нажимать на педаль тормоза.
- Вставьте ключ в замок зажигания.
- Отключите все электрические потребители в автомобиле, например, мультимедийную систему или освещение.
