Как сделать GSM сигнализацию своими руками

50 публикаций2,5 тысяч просмотров FacebookTwitterTelegram

Современные автомобильные охранные системы, безусловно, достаточно надежны и эффективны, но дополнительная защита в виде GSM-сигнализации никогда не будет лишней.

Небольшое устройство способно предупредить владельца при попытке проникнуть в машину или, например, в гараж, где оно хранится.

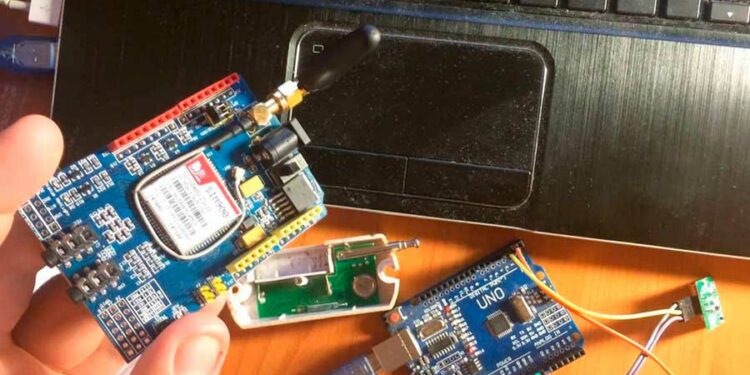

Принцип работы

Даже самая простая GSM-сигнализация, сделанная своими руками, имеет множество преимуществ:

• во-первых, благодаря мобильному телефону (главному элементу системы) даже в случае угона значительно упрощается поиск автомобиля;
• в-третьих, стоимость всех элементов конструкции минимальна. Чаще всего можно оставить сумму до 1–1,5 тысячи рублей;
• в-пятых, система безопасности будет работать даже при отсутствии питания, благодаря встроенному в телефон аккумулятору. В этом случае время автономной работы может достигать нескольких дней.
• в-четвертых, при базовом понимании электроники на сборку схемы и тестирование устройства уходит не более нескольких часов;
• во-вторых, при попытке войти в машину (гараж) на заранее запрограммированный номер телефона отправляется сообщение. Все, что нужно владельцу, — это оперативно и правильно отреагировать на сигнал опасности;

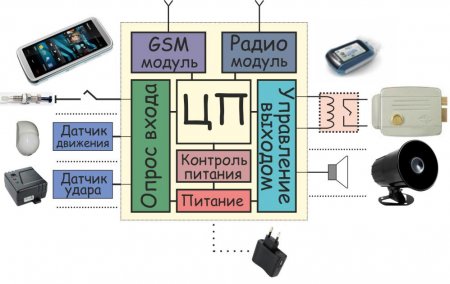

В зависимости от сложности схемы и возможностей автолюбителя, GSM сигнализация может иметь следующие особенности:

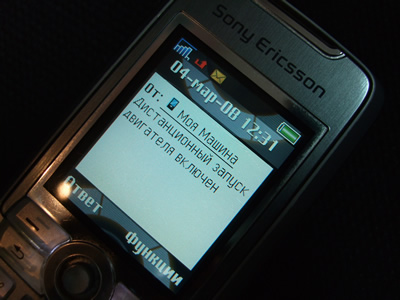

• отправлять сообщения о различных неисправностях автомобиля;
• управлять устройством в неограниченном диапазоне (главное, чтобы была мобильная сеть);
• давать различные команды (например, запустить прогрев двигателя).
• автоматически блокировать работу основных агрегатов автомобиля;

Лучшие варианты

Если вам нужна автономная GSM-сигнализация, выберите один из вариантов:

• купить готовое устройство в магазине;
• сделай это сам.

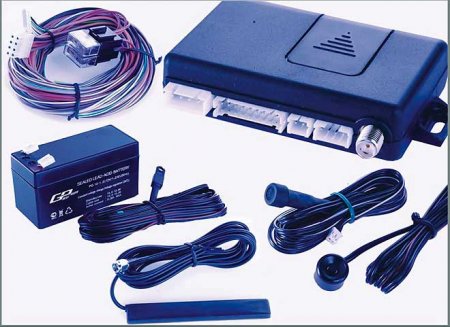

В первом случае вы получаете «черный ящик» с полным набором функций (просто подключите).

Во втором надо все делать самому. Казалось бы, предпочтительнее вариант с покупкой уже собранной сигнализации, но есть большой недостаток — высокая цена.

Поэтому, если у вас минимальные навыки в электронике, полтора рубля в кармане и немного свободного времени, то лучше все делать самому. Также в этом нет ничего сложного.

Вариант первый

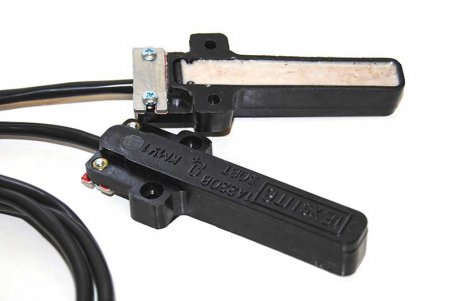

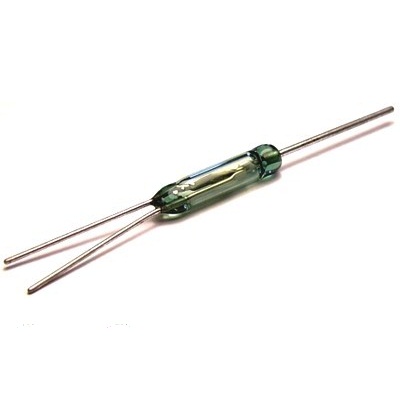

Вам понадобятся аксессуары: кнопочный телефон (можно использовать самый дешевый, но эффективный и с хорошей батареей), магнит, несколько проводов, геркон и простой переключатель.

Сам процесс сборки довольно прост и состоит из нескольких простых шагов:

• 1. Установите вызов нужного номера (например, вашего мобильного телефона) на одну из кнопок.

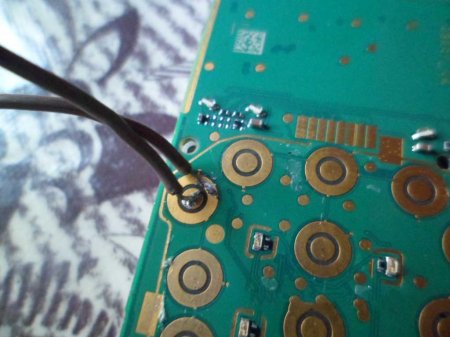

• 2. Снимите переднюю панель мобильного телефона. Это необходимо для доступа к контактной группе устройства и подключения проводов.

Но здесь может быть несколько вариантов:

• — функция приема и отклонения звонка на клавишу. В этом случае к нему припаивается один провод, а второй к назначенному номеру для звонка необходимому абоненту;

• — если для вызова и отбоя используются разные клавиши, необходимо припаять свой провод к каждой из трех клавиш и использовать трехконтактный геркон.

Кстати, преимущество такой установки в том, что телефон выключается вместе с будильником, что позволяет значительно сэкономить емкость аккумулятора.

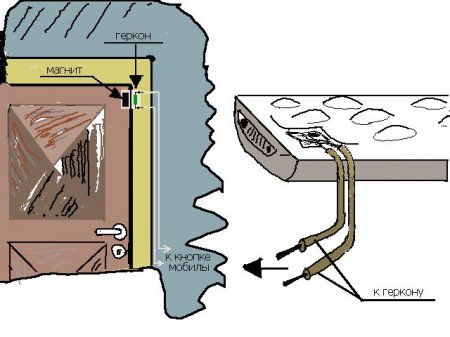

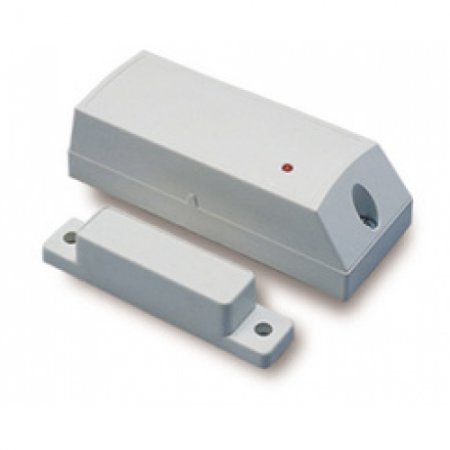

• 3. Последний шаг — установка магнита на дверь (гаражная или автомобильная) и настройка его работы.

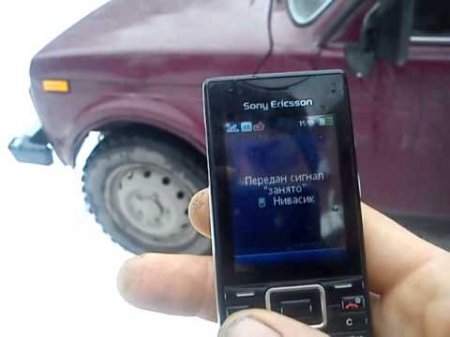

Дальнейший принцип очень прост: при открытии двери контакты геркона размыкаются и автовладелец получает тревожное сообщение о проникновении злоумышленника в машину (гараж.

В цепи геркона должен быть предусмотрен выключатель, с помощью которого хозяин будет включать или выключать GSM-сигнализацию. В этом случае положение этого переключателя можно выбрать самостоятельно. Главное, чтобы тумблер не привлекал внимание злоумышленников.

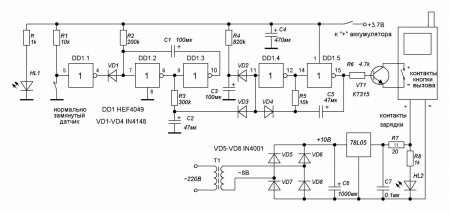

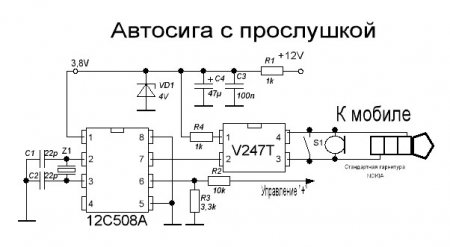

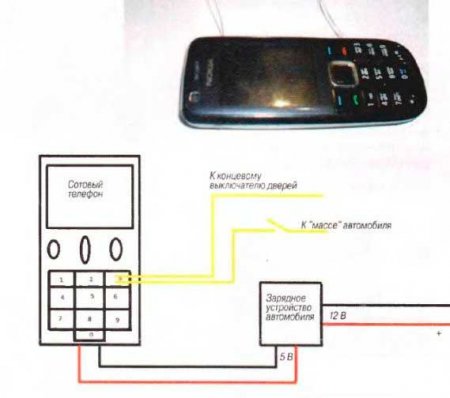

Например, вы можете использовать следующую схему.

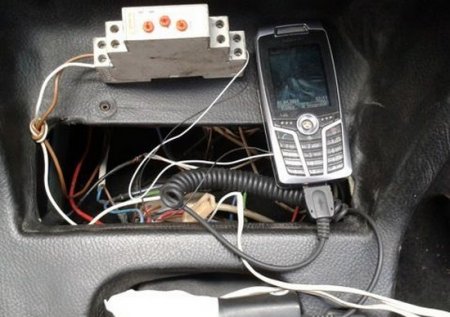

Преимущество такой самосборной системы — абсолютная автономность. Главное задуматься — проблема постоянной зарядки аккумулятора.

Идеально, если зарядное устройство можно подключить к бортовой сети автомобиля (при установке защиты в гараже — к сети 220 В через переходник).

В этом случае телефон будет постоянно заряжаться в течение длительного периода времени.

Недостатком такой системы является небольшая задержка в работе, поскольку для звонка абоненту должно потребоваться некоторое время.

Если вдруг злоумышленники быстро проникли в гараж (сели в машину) и закроют дверь, цепь будет разомкнута и сигнал может не дойти.

Но эту проблему легко решить — достаточно оснастить магниты специальным изделием, которое предотвратит повторное размыкание цепи.

Вариантов решения проблемы много. Например, один из самых простых — установить магнит таким образом, чтобы при быстром открытии двери он двигался.

В этом случае, после закрытия двери, цепь откроется не сразу, а GSM-сигнализация полностью выполнит свою работу.

Читайте также:

Советы по выбору автосигнализации

Вариант 2

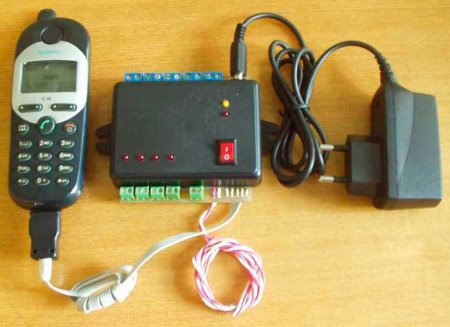

Здесь схема немного сложнее, но функционал намного богаче, чем в предыдущем случае.

Это устройство срабатывает, когда хотя бы один подъезд закрыт на «минус» машины. При этом сама сигнализация имеет четыре охранных входа: для водительской двери, для всех пассажирских дверей, для багажного отделения и, соответственно, для капота.

После включения выключателя питания нужно быстро выйти из машины (не более 25 секунд). Если вдруг водитель не успевает, контрольный светодиод не загорится, пока не закроются все двери, капот и багажник. Как только условия будут выполнены, сигнализация перейдет в безопасный режим.

Также при срабатывании одного из датчиков устройство сообщает владельцу о попытке доступа. При этом включается сирена и зажигание автомобиля блокируется. Но это еще не все.

При попытке украсть и открыть одну из дверей загораются фары и, при желании, поворотники.

Чтобы выключить сигнализацию и убрать все блоки, достаточно просто выключить тумблер, спрятанный в специальном месте.

В случае, если злоумышленник сразу закрыл двери после срабатывания сигнализации, замок не снимается. В этом случае автовладелец все равно получит будильник.

Через 40 секунд контрольная панель опрашивает все системы и, если нет никаких датчиков, переходит в стандартный режим безопасности. Если во время проверки подтверждается открытие одной из дверей, устройство подает сигнал тревоги.

Как и в предыдущем случае, для реализации такой схемы необходимо приобрести мобильный телефон с возможностью быстрого набора номера. В этом случае вызов будет производиться до тех пор, пока пользователь на другом конце «провода» не нажмет кнопку сброса.

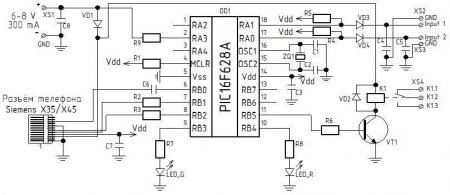

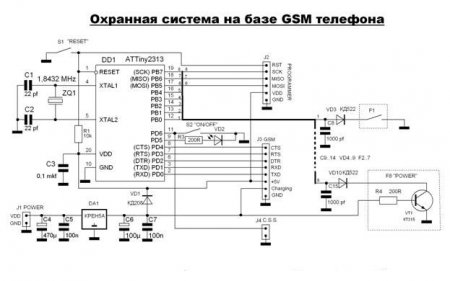

Изделие от ATMEL можно использовать в качестве контроллера, хотя аналогов много. Его преимущество — доступная цена и надежность. К тому же такой контроллер легко найти на рынке в вашем городе.

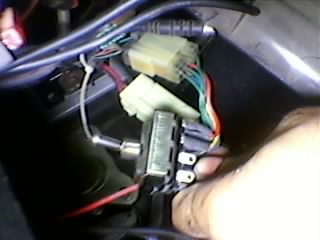

В качестве реле можно использовать любое устройство на 12 В. Переключатель включения и выключения будильника также легко найти. В этом случае желательно спрятать его подальше от посторонних глаз. Чем надежнее место, тем лучше.

Тумблер вставлен в цепь питания сигнализации от бортовой сети.

Правила монтажа

В процессе установки такого устройства необходимо учитывать несколько простых рекомендаций:

• во-первых, перед началом работы изучите схему GSM сигнализации и неукоснительно соблюдайте все рекомендации. Если вы купили в магазине готовое устройство, работайте только по инструкции;
• в-четвертых, установите блок управления (мобильный телефон) в непосредственной близости от предохранителей (это значительно упростит подключение);
• в-седьмых, подключите устройство к бортовой сети.
• в-шестых, аккуратно расположите провода, чтобы они не мешали процессу езды;
• в-пятых, установить сигнальные устройства и другие датчики (если это предусмотрено вашей схемой);
• в-третьих, отключите питание (для этого достаточно снять клеммы с АКБ);
• во-вторых, для выполнения установки и подключения прибора может потребоваться снятие приборной панели и демонтаж защитных панелей под рулевым колесом;

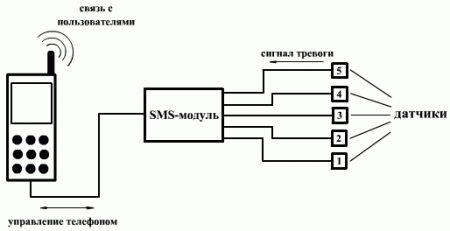

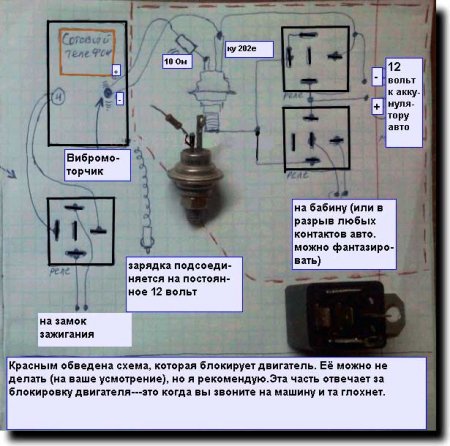

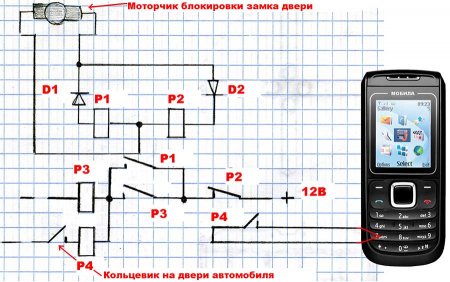

Примеры схем GSM-сигнализации.

Секреты подключения

С момента установки GSM-сигнализация защитила ваш автомобиль, поэтому каждая мелочь на счету. Кроме того, существует ряд секретов подключения, которые необходимо знать при установке:

1. Основная задача — обеспечить автономное питание устройства, которое можно включать и выключать с помощью скрытого тумблера (об этом мы уже говорили).
2. Все кабели необходимо прокладывать в местах, куда никогда не проникает влага. Это необходимо для предотвращения возможных коротких замыканий и сбоев системы.
3. Старайтесь монтировать основной блок, датчики (если есть) и кабели как можно дальше от нагревательных и вибрирующих элементов автомобиля. В противном случае велика вероятность поломки системы и выхода ее из строя.
4. Блок управления устройством должен находиться вдали от телефона, автомобильной антенны и радио, чтобы избежать помех.
5. Точки прохождения кабелей от кузова к дверям или от кузова к капоту необходимо дополнительно укрепить специальными прорезиненными трубками, чтобы избежать перекручивания и повреждения.

Установка такой сигнализации — процесс ответственный, поэтому спешить здесь не стоит. Каждый разъем необходимо тщательно очистить и тщательно изолировать, чтобы предотвратить попадание грязи и пыли.

Выводы

Поэтому GSM сигнализация может стать вашим надежным помощником в обеспечении безопасности вашего автомобиля.

Осталось только определиться с приоритетами: самому изготовить устройство (выбрав один из вариантов) или купить готовую систему. Но здесь многое зависит от поставленных задач.

Если в машине уже установлена ​​сигнализация и вам нужно дополнительное устройство, почему бы не сделать это самостоятельно.

Если система безопасности по принципу GSM единственная, то лучше смонтировать более функциональную защиту или купить готовое устройство. В любом случае решать вам.
