Безопасное движение автомобиля в любых дорожных условиях зависит от оснащения автомобиля. Не на все модели производители автомобилей устанавливают противотуманные фары. Плотный туман часто заставляет водителей останавливаться, особенно ночью. Решить эту проблему поможет установка противотуманных фар (ПТФ).
Основное назначение противотуманных фар — точно освещать перед автомобилем. Точно настроенные ПТФ освещают дорожку длиной 10-15 м, достаточную для безопасного передвижения в тихом тумане. А поскольку дорожные условия не всегда плохи для вождения, водитель должен иметь возможность самостоятельно включать и выключать дополнительное освещение.
необходимо отрегулировать положение противотуманных фар при их установке. Этой процедуре следует уделить максимум времени, терпения и внимания.
Содержание
Особенности установки противотуманных фар

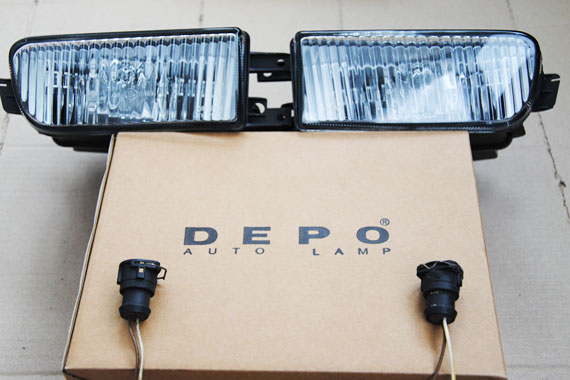

Перед покупкой противотуманных фар автовладелец должен определиться с местом их установки на автомобиль. У многих иномарок в переднем бампере есть специальные ниши для установки дополнительной оптики. Следовательно, автомобилист должен подбирать противотуманные фары, подходящие для этих форм и размеров.
Некоторые любители внедорожников устанавливают дополнительные фары на одном уровне со стандартной оптикой или на крыше автомобиля. В этом случае подойдут ПТФ любого размера и формы. Важно, чтобы в комплект были включены правильные кронштейны для их надежной фиксации.
Помимо самих противотуманных фар в магазине или на рынке необходимо приобрести дополнительные материалы для их установки:
- предохранитель на 20-30 А,
- четырехполюсное реле.
- клеммы для подключения кабелей,
- электрические кабели,
- кнопка или ручка для включения «тумана»,
Подготовка к установке ПТФ на автомобиль
Установить противотуманные фары своими руками можно при минимальных знаниях физики и умении держать в руке отвертку и гаечные ключи. В этом случае лучше работать в гараже, оборудованном смотровой ямой. Автомобилисту необходимо запастись терпением, а работы проводить не спеша, строго соблюдая технологическую инструкцию по монтажу. Перед тем как приступить к работе, лучше ознакомиться с рекомендациями производителя, найти схему подключения к своему автомобилю.
Если у владельца автомобиля «руки растут не из того места», то эту работу лучше доверить автоэлектрику. Это позволит избежать дальнейших осложнений и поломок.
Схема подключения противотуманных фар
Подключать противотуманные фары в машине можно по-разному, принцип действия будет примерно одинаков. Наиболее популярна схема подключения противотуманных фар через реле (см. Видео выше). В этом случае необходимо обратить внимание на маркировку ПТФ, если на них указана сторона установки (левая или правая), важно не перепутать их в некоторых местах.
Практически все иномарки электрически подготовлены к установке противотуманных фар. Чтобы это проверить, нужно заглянуть в блок предохранителей. Если на нем есть свободные клеммы реле с надписью «реле противотуманных фар», подготовка осуществляется производителем. А под бампером, скорее всего, можно найти провода с клеммами для подключения ПТФ. Работа по установке противотуманных фар в такую машину будет намного проще.
Установка противотуманных фар своими руками
В процессе установки противотуманных фар потребуется выполнить несколько этапов:
- подключение реле и предохранителей,
- установка кнопки или замена ручки изменения поворота и фар.
- установка фар в бампер,
- потянуть за нить,
Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснять нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными автомобилями. Работы по установке противотуманных фар в автомобиль следует начинать с отсоединения отрицательной клеммы аккумуляторной батареи.
Установка противотуманных фар в передний бампер
Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Смотровая яма или лифт помогут облегчить задачу. Вот несколько простых советов, которые помогут установить ПТФ в передний бампер:
- Для начала нужно подготовить место для размещения снятого бампера.
- Бежать и сильно трясти бампер не нужно, иначе пластик может треснуть.
- Когда бампер снят, необходимо аккуратно вырезать отверстия в соответствующих местах для установки противотуманных фар. Лучше всего это делать, начиная с небольшого отверстия, постепенно адаптируя его под размер каждого проектора (так удастся избежать образования трещин, через которые в дальнейшем в ПТФ будет проникать влага и пыль).
- Для некоторых противотуманных фар продаются специальные декоративные колпачки, подбираемые в зависимости от модели автомобиля и даже цвета бампера. С этими заглушками процесс крепления отверстий в бампере на противотуманные фары намного проще.
- После этого остается прикрутить к бамперу опоры, а затем с их помощью закрепить сами фары.
Когда обе противотуманные фары установлены на место, после установки бампера на автомобиль к ним подключаются силовые разъемы.

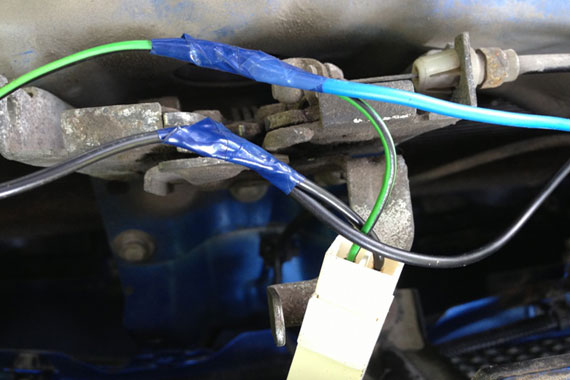

Протяжка проводки для подключения ПТФ
От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого вам понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и характеристик конкретной машины).
Смысл подключения довольно прост: переключатель должен включать реле, которое в свою очередь замыкает цепь питания и подает напряжение на противотуманные фары. Эту работу проще выполнить по универсальной схеме, подходящей практически для любой марки автомобиля (см. Видео выше).
На машинах, настроенных на заводе для подключения ПТФ, все намного проще. В противном случае придется самостоятельно прокладывать проводку.
- все дополнительные провода к элементам кузова или другой проводке лучше всего закрепить пластиковыми скобами или изолентой.
- Отрицательный вывод каждой противотуманной фары подключен к кузову или шасси автомобиля. Стык необходимо хорошо очистить от краски, ржавчины и грязи.
- Положительные контакты каждой фары соединяются между собой, затем общий провод подключается к соответствующему реле цепи питания, согласно схеме подключения ПТФ.
Что ж, вставить реле и предохранитель в соответствующее гнездо сиденья не составит труда.
Монтаж выключателя противотуманных фар
В зависимости от модели автомобиля противотуманные фары можно включить отдельной кнопкой на блоке управления включением / выключением света автомобиля или с помощью ручки управления указателем поворота и фар.
В последнем случае потребуется разобрать этот блок и установить на его место новый блок, оснащенный переключателем противотуманных фар. При проведении этой работы важно подобрать все крепления кровли и панелей, чтобы разборка не привела к дальнейшим проблемам с поломанными пластиковыми деталями.

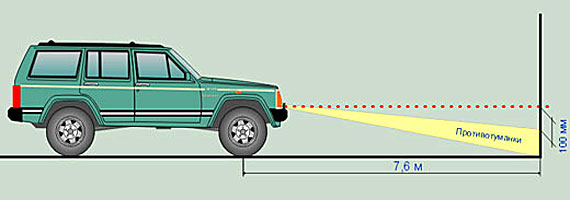

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепления соединений, подключить минусовую клемму к АКБ и проверить противотуманные фары. Если противотуманные фары включаются и выключаются в нормальном режиме, световой поток по высоте необходимо точно настроить (см. Схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманные фары от грязи и своевременно заменять перегоревшие лампочки.
