Установка камеры заднего вида своими руками

Отличный способ облегчить движение задним ходом во время парковки — установить камеру заднего вида. Это значительно облегчит процесс парковки как новичкам, так и опытным в густонаселенных городах. Однако все же рекомендуется научиться парковаться задним ходом без парктроника. Вывод видеопередачи при движении задним ходом может осуществляться на зеркало заднего вида, на экран автомагнитолы или на отдельный экран.

Содержание статьи:

1. Виды камер заднего вида.
2. Установка камеры заднего вида.
3. Дополнительное оборудование для камеры заднего вида.
4. Провода и разъемы.
5. Схемы подключения.
6. Возможные неисправности после монтажа и подключения камеры.
7. Видео.

Виды камер заднего вида для автомобилей

Камеры можно разделить на типы и типы по способу установки, способу отображения, ценовой категории, оценке и спросу.

Классификация камер по способу вывода на экран:

• • проводной;
  • беспроводной.

Классификация камер по рейтингу и спросу:

1. 1. 1. Sony (Sony). Проводные камеры Sony для заднего хода от 2 до 5 тысяч рублей. Беспроводные стоят от 20000 руб.
      2. MyDean (Май Дин).
         • MyDean VCM-300C. Купить можно за 2600 руб.
         • MyDean VCM-381C. Купить можно за 2700 руб.
         • MyDean VCM-363C. Цена около 3000 руб.
         • MyDean VCM-424C. Цена около 4300 руб.
      3. Вступление (Intro).
         • Введение VDC — 084.
         • Введение VDC — 103.
      4. Уведомление Особенно подходит для грузовиков и автобусов.
      5. Плевокс (Plirvox). Стоимость около 10 000 руб.
      6. Каркам. Цена около 10 000 руб.

Камеру можно приобрести отдельно или в комплекте со всем необходимым (кабели, разъемы, экран). Если вы возьмете отдельную видеокамеру, вам нужно будет просмотреть ее на экране магнитолы, если она поддерживает вывод видеоизображения, или даже приобрести отдельный экран.

Монтаж камеры заднего вида

Камеры также можно разделить по месту установки. Некоторые камеры крепятся на бампере, другие — над цифрой.

Существуют несколько мест установки камеры заднего вида:

1. В плафоне подсветки номерного знака. При использовании этого метода камеру необходимо устанавливать так, чтобы освещение в помещении не блокировалось.
2. В ручке багажника. Некоторые камеры можно прикрепить к ручке с помощью обычных саморезов.
3. На рамке номерного знака. При установке камеры рядом с номером может возникнуть такая проблема, как освещение камеры, из-за которой свет будет мешать съемке.
4. В бампере. Камеру можно установить, не снимая бампера. Овальные камеры лучше всего подходят для установки на бампер.

Дополнительное оборудование для камеры заднего вида

В зависимости от места установки и погодных условий камера может очень быстро испачкаться, что сделает ее непригодной для использования. Грязь и лед быстро покрывают объектив камеры. Только у некоторых машин есть штатная функция — стиральная машина камеры заднего вида.

Есть дополнительное оборудование для камеры — это подсветка. Но, как показывает практика, яркая подсветка и видео некачественное.

Нужно приучать себя правильно парковаться, потому что неправильно поставленная машина может мешать другим, а штрафы за неправильную парковку в 2018 году составляют от 1500 до 5000 рублей.

Провода и разъемы

Во время установки все соединения должны быть хорошо изолированы. Во избежание обрыва из-за частого перегиба проводов их следует обмотать изолентой из тряпки и привязать к стандартным кабельным стяжкам, чтобы они не свисали. Внутри машины кабели можно прокладывать по днищу, под порогами и под небом.

Если новичок без особого труда может установить камеру заднего вида своими руками, то с подключением нужно быть осторожнее. Если это комплект из камеры и зеркала заднего вида, то да, без проблем подключится любой желающий.

Для качественной передачи видео на экран нужно принять во внимание характеристики проводов:

• биполярный кабель для питания самой камеры;
• биполярный кабель для передачи изображения на экран.

Видео передается на монитор через разъем RCA (так называемые тюльпаны или колокольчики). У некоторых вариантов подключения камеры заднего вида (КЗВ) кабель возбуждения будет выходить из разъема RCA. Это необходимо для передачи видео высокого качества.

Провод возбуждения подает положительный ток на экран радио, и система автоматически начинает запись видео. Некоторые мультимедийные системы не имеют кабеля возбуждения. Там камера автоматически включается по видеосвязи.

Если в магнитоле такой функции нет, нужно будет вручную переключиться в режим камеры.

Схемы подключения

Камеру можно подключать как по кабелю, так и по беспроводной сети. Для беспроводной передачи требуется специальный модуль. Питание модуля подключается к фонарю заднего хода, затем питание идет с модуля на камеру. А второй беспроводной модуль подключается к источнику питания монитора. Этот метод не подходит для радиостанций с полевым кабелем.

Классическая схема подключения камеры заднего вида — подключение блока питания к фонарю заднего хода. Напряжение, в котором оно появляется после включения заднего хода на коробке передач. Разъем тюльпан (колокольчик) подключается к штатному выходу самой магнитолы или экрану для просмотра видео. Провод возбуждения необходимо подключить к выходу магнитолы (как правило, стоит обратная отметка). Из паспорта магнитолы можно узнать, нужен ли для этой системы кабель возбуждения.

Возможные неисправности после монтажа и подключения камеры

Бывает так, что после монтажа и подключения КЗВ камера работает только при неработающем двигателе. В некоторых автомобилях есть система контроля неисправности ламп. Контроллер ШИМ посылает сигнал батареям и вычисляет, какая лампочка перегорела. Если в машине перегорела лампа, камера заднего вида будет работать с перебоями.

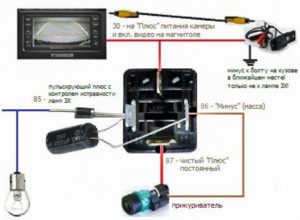

Во избежание подобных неполадок при каждом перегорании лампы камеру необходимо подключить к фонарю заднего хода через реле (реле-регулятор) с током от прикуривателя. В прикуривателе постоянный ток. Минус для камеры заднего вида необходимо подключать как можно дальше от земли фонаря заднего хода. А «+» от фонарей заднего хода поступает на обмотку реле.
