В автомобилях Volkswagen Polo 5 поколения 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 предохранители расположены в двух блоках. Первый блок предохранителей находится в салоне автомобиля, второй — в моторном отсеке.
В случае выхода из строя электрооборудования автомобиля, неисправности электрических узлов и устройств, короткого замыкания в проводке, протекания экстремальных токов предохранители выходят из строя (перегорают).
Для восстановления работоспособности электрических систем автомобиля неисправные предохранители необходимо заменить.
Если после замены предохранитель снова перегорит, его нельзя заменять другим с более высоким значением (текущее значение.
Очевидно, в цепи короткое замыкание или вышло из строя устройство, обслуживающее предохранитель, его необходимо заменить или отремонтировать.
Содержание
Схема расположения, нумерация и назначение предохранителей в салонном блоке Фольксваген Поло

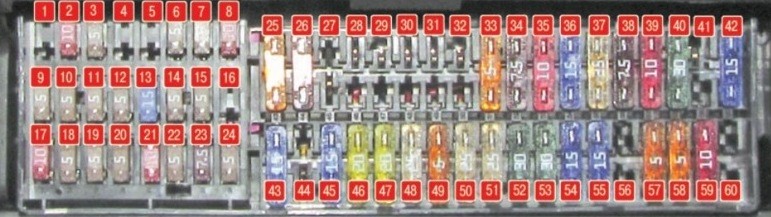

Расположение предохранителей в салоне показано на рисунке:
Назначение и характеристики предохранителей в салоне автомобиля приведены в таблице:
| Номер | Текущая сила | Деловое свидание, встреча |
|---|---|---|
| один | — | Замена |
| 2 | 10 | Переключатели на рулевой колонке, омыватели стекол |
| 3 | 5 | Реле топливного насоса, блок управления ECU |
| 4 | — | Замена |
| 5 | — | Замена |
| 6 | 5 | Панель дисплея, блок управления |
| 7 | 5 | Проверка регулировки положения фар, подсветка номерного знака |
| восемь | 10 | Топливные форсунки |
| девять | 5 | Мышцы живота |
| 10 | 5 | Блок управления кузовом, датчик скорости, реле стартера |
| одиннадцать | 5 | Привод для управления дальностью света фар |
| 12 | 5 | Зеркала заднего вида, блок управления |
| 13 | пятнадцать | Блок управления автоматической коробкой передач |
| 14 | 5 | Блок SRS |
| пятнадцать | 5 | Нагреватели струи для стиральных машин |
| шестнадцать | 5 | Парктроник |
| 17 | 10 | Лямбда-зонд, абсорбционный клапан |
| 18 | 5 | Левая противотуманная фара, панель приборов |
| 19 | 5 | Размеры, магнитола, блок управления кузовным оборудованием, реле стартера |
| ветры | 5 | Комбинация приборов, подрулевые переключатели |
| 21 год | 10 | Плафоны салона, лампа освещения багажника |
| 22 | 5 | Климат-контроль, цепь блокировки ключа зажигания |
| 23 | 7,5 | Блок управления кузовным оборудованием, автоматическая коробка передач, двигатель |
| 24 | 5 | Обогреватели зеркал |
| 25 | 5 | Кондиционер, реле климата, вентилятор радиатора |
| 26 год | 7,5 | Усилитель руля |
| 27-32 | — | Замена |
| 33 | 5 | Ноги |
| 34 | 7,5 | Правый дальний свет |
| 35 год | 10 | ЭБУ двигателя |
| 36 | пятнадцать | Бензонасос |
| 37 | 25 | Подогрев сидений, блок управления |
| 38 | 7,5 | Левый дальний свет |
| 39 | 10 | Правый ближний свет |
| 40 | 30 | Вентилятор плиты |
| 41 год | — | Замена |
| 42 | пятнадцать | Более легкий |
| 43 год | пятнадцать | Блок управления кузовным оборудованием, повороты, дополнительные упоры |
| 44 год | пятнадцать | Ультразвуковой датчик автосигнализации |
| 45 | пятнадцать | Радио, радионавигация |
| 46 | ветры | Сигнал |
| 47 | ветры | Стеклоочиститель (дворник) |
| 48 | 25 | Замки дверей, замок багажника, управление люком |
| 49 | 5 | Правый фонарь заднего хода |
| пятьдесят | 25 | Блок управления стеклоподъемником водителя |
| 51 | 25 | Проверка стеклоподъемников переднего пассажирского блока |
| 52 | 30 | Стеклоподъемник заднего пассажира с электроприводом |
| 53 | 30 | Обогрев заднего стекла |
| 54 | пятнадцать | Противотуманные огни |
| 55 | пятнадцать | Катушки зажигания |
| 56 | 30 | Реле обогрева лобового стекла |
| 57 год | 5 | Размеры слева |
| 58 | 5 | Размеры справа |
| 59 | 10 | Левый ближний свет |
| 60 | — | Замена |

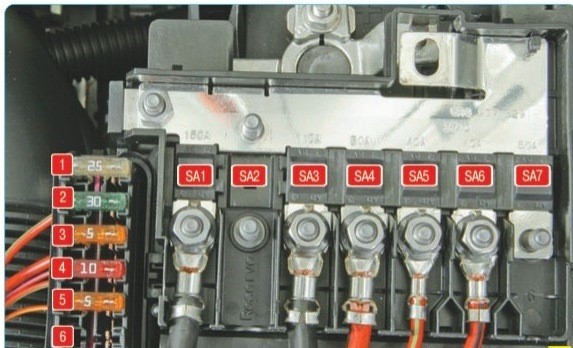

Расположение предохранителей в моторном отсеке показано на рисунке
Назначение и номиналы предохранителей указаны в таблице:
| Номер | Текущая сила | Деловое свидание, встреча |
|---|---|---|
| один | 25 | Мышцы живота |
| 2 | 30 | Вентилятор радиатора |
| 3 | 5 | Блок управления вентилятором радиатора |
| 4 | 10 | Мышцы живота |
| 5 | 5 | Блок управления кузовом |
| 6 | — | Замена |
| SA1 | 150 | Генератор |
| SA2 | — | Замена |
| SA3 | 110 | Стартер, блок подрулевых переключателей, реле топливного насоса, габариты, ближний свет, |
| SA4 | пятьдесят | Усилитель руля |
| SA5 | 25 | Мышцы живота |
| SA6 | 30 | Блок управления вентилятором радиатора |
| SA7 | — | Замена |
Контроль исправности предохранителей
В случае выхода из строя какого-либо устройства автомобиля необходимо по таблицам 1 и 2 определить, какие (какие) предохранители обслуживают этот элемент. Затем нужно выключить зажигание.
В некоторых случаях (выход из строя блока управления двигателем, генератора, габаритных огней, прикуривателя и др.) Минусовую клемму аккумуляторной батареи лучше снять. Затем с помощью специальных диэлектрических клещей (можно использовать плоскогубцы) необходимо разобрать необходимые предохранители.
Проверка предохранителей без их извлечения из блока может дать неверный результат.
Предохранители в прозрачных корпусах можно проверить визуально. Следует помнить, что такой способ контроля неисправности не имеет 100% гарантии, так как иногда не удается увидеть микротрещину в токопроводящей вставке.
лучше всего использовать мультиметр в положениях проверки «диод», «сопротивление» или «целостность». Значение сопротивления исправного предохранителя примерно равно нулю. Сопротивление сгоревшего предохранителя стремится к бесконечности (на мультиметре отображается «1»).
Замена предохранителей
Неисправный предохранитель заменяется новым такого же номинала. При отсутствии необходимого предохранителя допускается временная установка более высокого номинала, но не выше 50%. Ни при каких обстоятельствах не следует устанавливать «баги», даже временно. Короткое замыкание проводки может привести к возгоранию автомобиля.
Если после замены и включения зажигания предохранитель снова выходит из строя, следует проверить электропроводку на короткое замыкание, чтобы проверить работоспособность всех устройств, блоков, узлов и систем, обслуживающих этот предохранитель.
Если после замены предохранителя работа обслуживаемых им устройств не восстановилась, необходимо проверить площадь контакта предохранителя, блока предохранителей в целом, а также работоспособность самих устройств.
Если в блоках предохранителей есть перегоревшие контактные площадки, шины и соединения, их необходимо заменить.

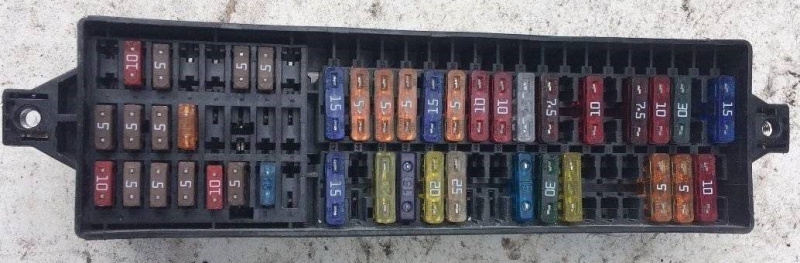

Стоимость договорного блока предохранителей для Volkswagen Polo седан, хэтчбек (каталожный номер 6RU971051PN) — 2000 руб.

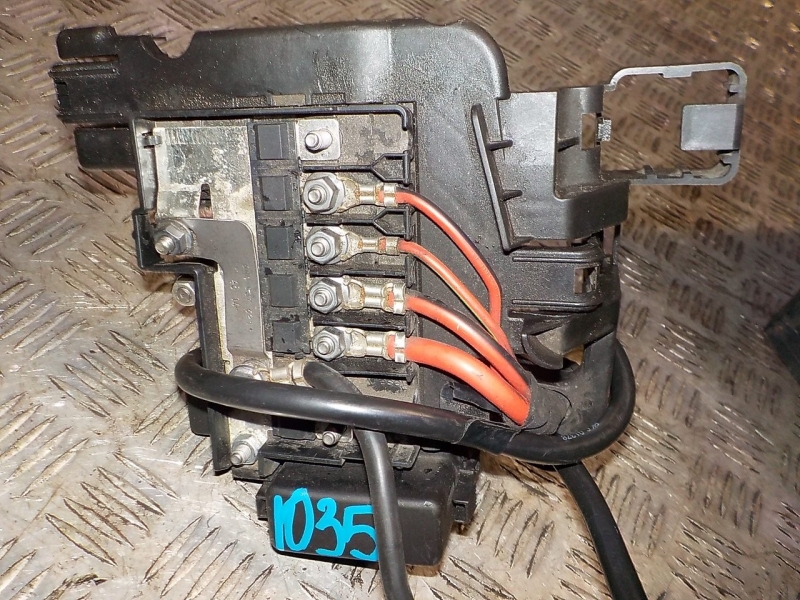

Б / у блок предохранителей под капотом (арт. 6R0937550A) стоит немного дешевле — от 1200 руб.
