Надежность зажигания топливовоздушной смеси и стабильность силовой установки Тойота Королла 120 зависят от состояния свечей зажигания и катушек зажигания. Выход из строя любого из элементов приводит к тройке двигателя, значительному износу в динамике увеличение расхода топлива и может привести к снижению ресурса двигателя. Поэтому крайне важно своевременно производить замену свечей зажигания и катушек зажигания, приобретая только рекомендованные товары.

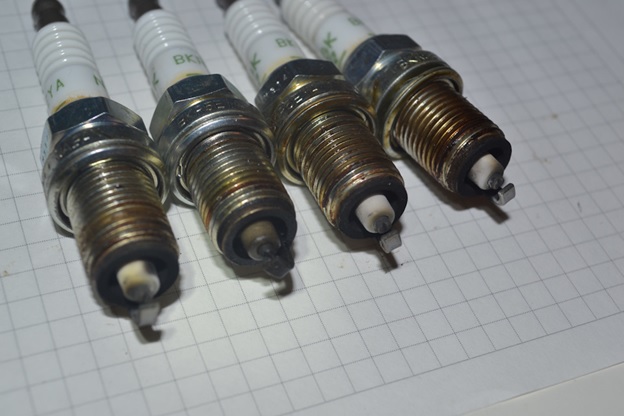

Свеча зажигания с потемневшим электродом сигнализирует об отсутствии нормального воспламенения топливовоздушной смеси в одном из цилиндров
Содержание
Артикул и цена фирменных свечей на Королла 120 и их аналогов
Оригинальные свечи зажигания, поставляемые с Corolla 120, — это Toyota SK20R11. Их артикульный номер 9008091180.
Цена на брендовые свечи варьируется от 400 до 600 рублей. Кроме того, автомобиль может быть укомплектован иридиевыми свечами Denso Iridium Tough VK20, стоимость которых достигает 800 рублей.
К тому же их ресурс достигает до 100 тыс. Км. Другие аналоги оригинальных свечей зажигания Тойота Королла 120 можно найти в таблице ниже.
Таблица — Хорошие аналоги оригинальных свечей зажигания на Королле 120
| Имя бренда | Номер каталога | Стоимость, руб |
|---|---|---|
| NGK | IFR6T11 | 420-450 |
| Беру | Z280 | 380-410 |
| Февраль | 13609 | 340-400 |
Рекомендации по периодичности замены
По рекомендации автопроизводителя заменять свечи зажигания нужно каждые 50 тысяч км. Оригинальная продукция может служить дольше, поэтому автовладельцам рекомендуется производить замену по достижении пробега 70 000 км.
Поврежденные свечи

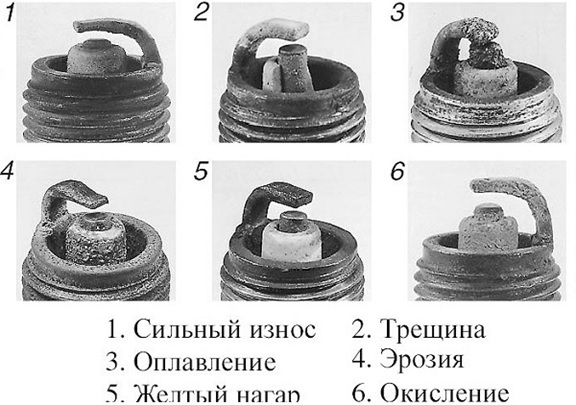

В процессе эксплуатации автомобиля может потребоваться внеплановая замена свечей зажигания. Обычно это связано с их повреждением или отсутствием нормальной искры между электродами. Ситуации, в которых необходимо установить новый набор свечей, показаны на изображении ниже.
Требуемые для замены свечей инструменты
Для того, чтобы замена свечи зажигания прошла успешно, вам понадобятся инструменты из приведенной ниже таблицы.
Таблица — Инструменты для замены свечей зажигания на Королле 120
| Список инструментов | Примечания (править |
|---|---|
| Свеча ключ | «в пределах 16» |
| Ключ | «10» |
| Гаечный ключ | Для контроля момента затяжки |
| Диэлектрический гель | Чтобы снизить риск сбоев в электросети |

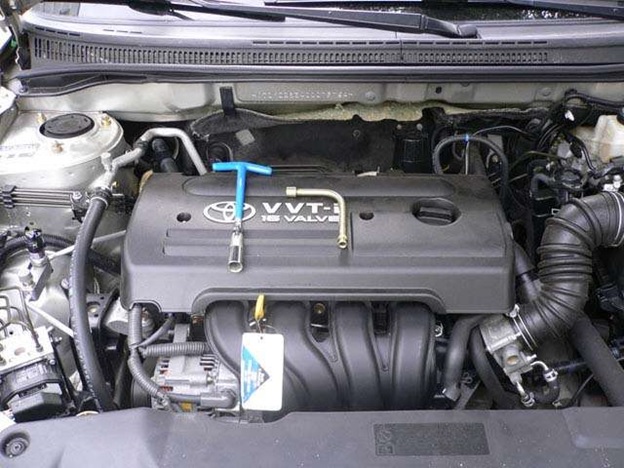

Необходимые инструменты
Описание замены свечей на Тойота Королла 120
Свечи зажигания на Короллу 120 рекомендуется заменять согласно приведенной ниже инструкции.
- Откройте капюшон.
Моторного отсека
- Открутите две гайки крепления крышки двигателя и снимите ее.
- Сбросьте отрицательную клемму аккумуляторной батареи.

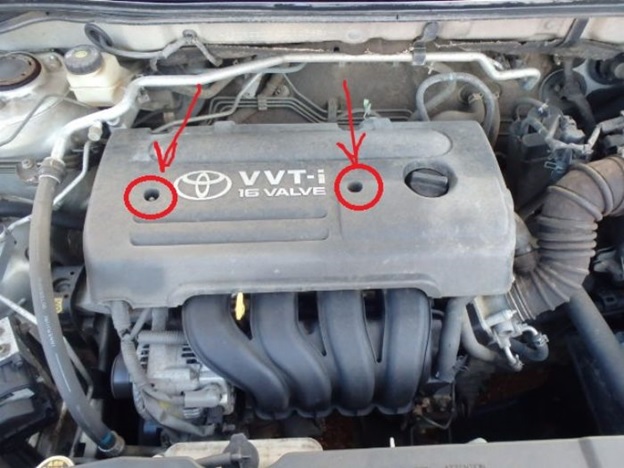

Расположение креплений декоративной крышки силовой установки
- Очистите грязь.

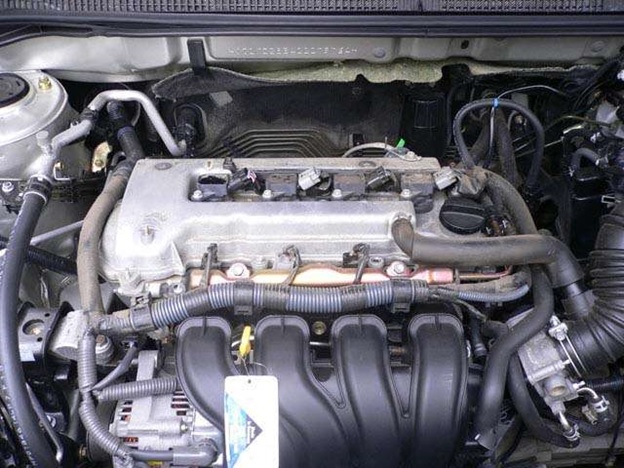

Вид на двигатель под декоративной крышкой

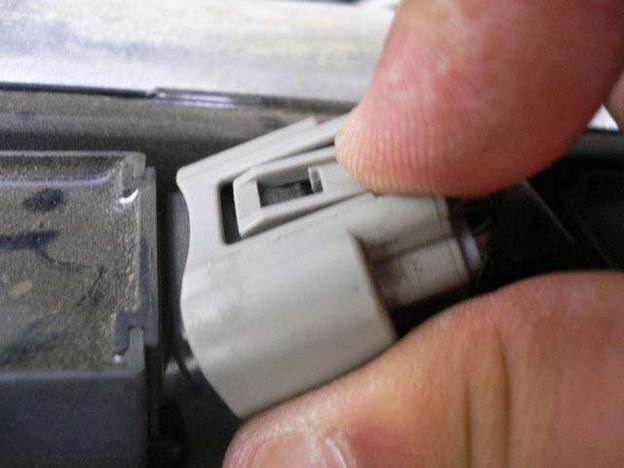

- Снимите клеммную колодку с катушки зажигания. Для этого нужно зафиксировать на нем защелку и вытащить разъем.

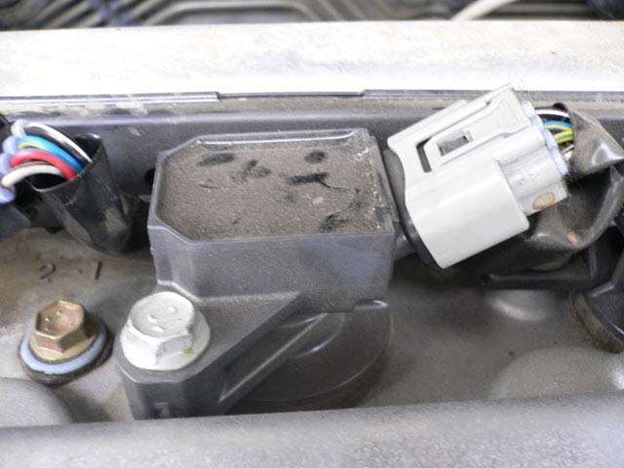

Расположение клеммной колодки
Отключение разъема

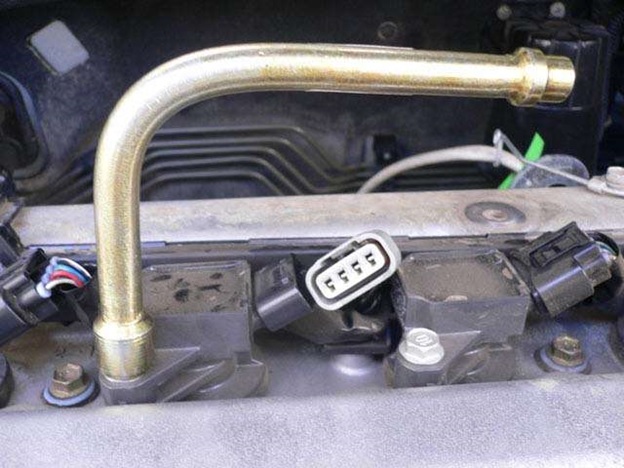

- С помощью гаечного ключа открутите держатель катушки зажигания.
Процесс разборки катушки зажигания
- Сильно вытяните шпульку. Это позволит вам хорошо снять его со свечи.

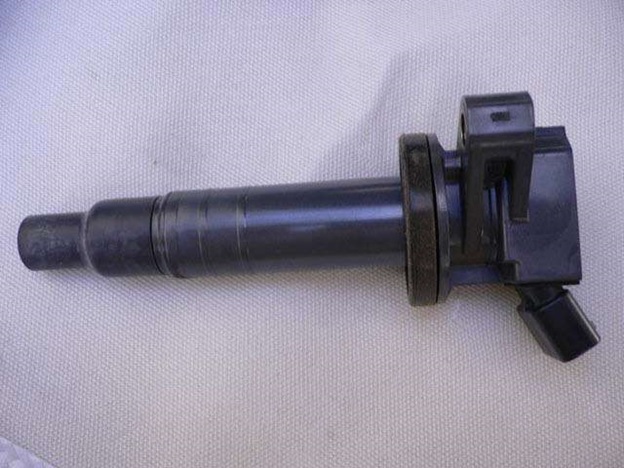

Катушка зажигания снята
- Хорошо продуйте свечу от загрязнений. Это предотвратит попадание мусора в варочную камеру или провода.

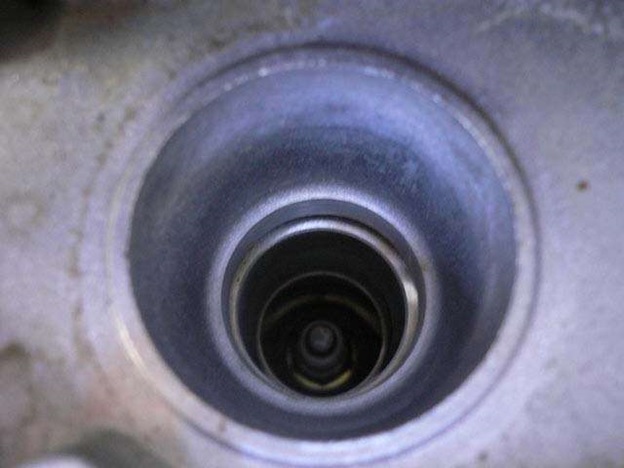

Свечи хорошо
- Откручиваем свечу зажигания.
Поворачивая свечу

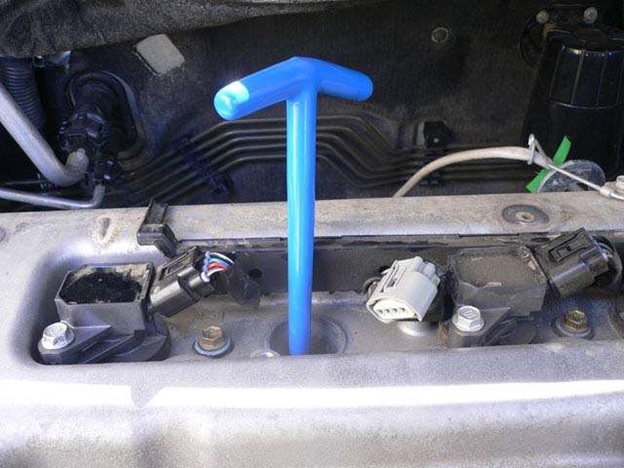

- Используя свечной ключ, выньте свечу из колодца.

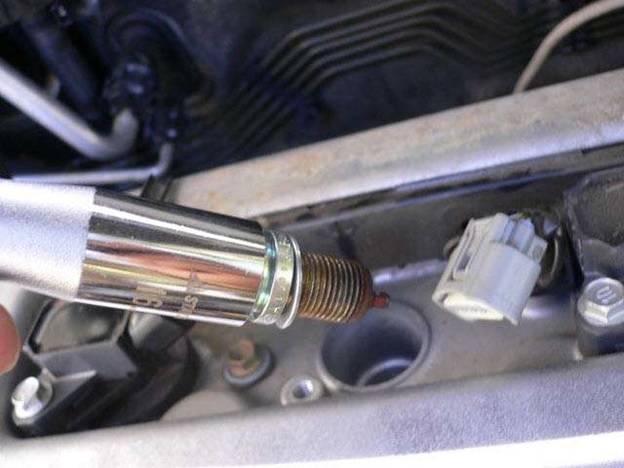

Снятие свечи зажигания

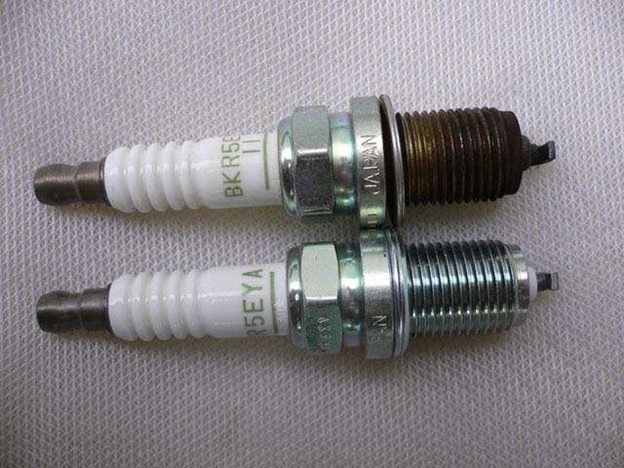

Старая и новая свеча

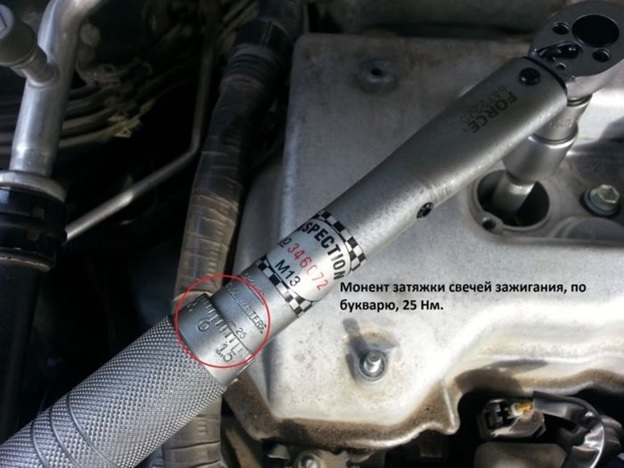

- Вкрутите новую свечу зажигания. В этом случае рекомендуется проверить момент затяжки, который должен составлять 25 Нм.
Вкрутите свечу зажигания с помощью динамометрического ключа
- Собрать все в порядке, обратном снятию.
- Обработайте катушки зажигания диэлектрическим гелем.
Артикул и стоимость оригинальной катушки зажигания на Королла 120 и ее аналогов
Оригинальная катушка зажигания Corolla 120 имеет каталожный номер 9091902262. Стоимость ее составляет примерно 3000 рублей. Поскольку цена на брендовый товар достаточно высока, многие автовладельцы покупают саморазборные катушки.
Стоимость б / у запчасти от 700 до 1000 руб. Альтернативным решением проблемы вышедшей из строя катушки зажигания является приобретение аналога фирменного изделия сторонних производителей. Лучшие марки, по отзывам автовладельцев, представлены в таблице ниже.
Таблица — Катушки зажигания на Королле 120 сторонних производителей
| Производственная компания | Номер статьи | Стоимость, руб |
|---|---|---|
| Фебест | TCP001 | 400–450 |
| Масума | MIC103 | 1600-1800 |
| Магнети Марелли | BAEQ126 | 1000–1200 |
| YEC | IGC104F | 1200-1300 |
| Mobiletron | CT25 | 1400-1500 |
| Тесла | CL555 | 1000-1100 |
| Японские автомобили | K72005 | 1100–1250 |
| EPS | 1970461 | 1600-1900 |
| Delphi | GN1031412B1 | 2100–2300 |
Описание процесса проверки катушки зажигания на Corolla 120
Если есть подозрение, что одна из катушек зажигания вышла из строя, чтобы определить неисправный элемент, следует использовать следующий метод:
- Откройте капюшон.
- Снимите катушки зажигания одну за другой. Если звук двигателя не меняется после снятия катушки, то с большой долей вероятности это свидетельствует о его неисправности. Этот метод сопряжен с риском повреждения ЭБУ, поэтому его следует использовать только в крайнем случае.
- Запускаем электростанцию.
Другой метод выявления неисправной катушки — установка на ее место заведомо исправного изделия. Главный недостаток метода — необходимость в запасном и ремонтируемом змеевике.
- Косвенным признаком неисправности катушки является неудовлетворительное состояние одной из свечей зажигания. Из-за отсутствия нормального розжига на электродах появляется нагар.
Проверку катушки зажигания следует начинать с ее визуального осмотра. Необходимо проверить состояние тела и пальцев ног. На нем не должно быть трещин, коробления, нагара и изменения цвета.

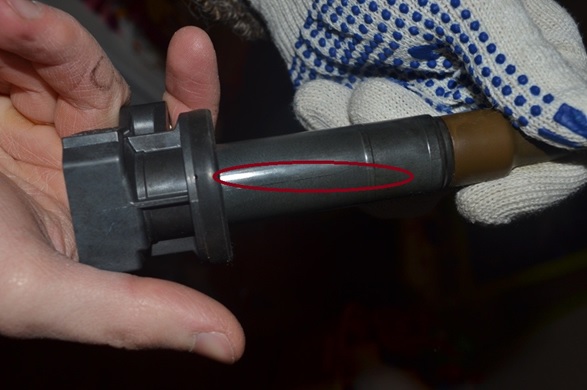

Продольная трещина на теле

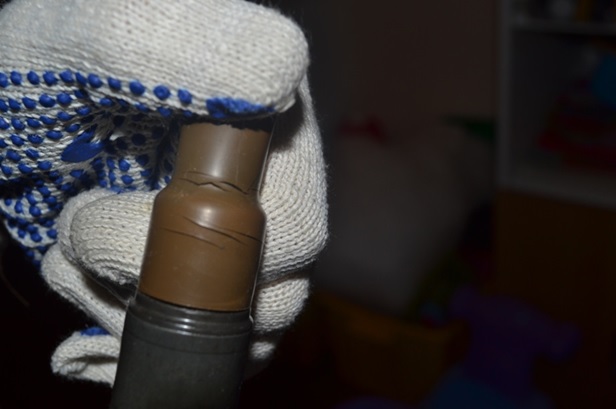

Треснувший наконечник
При обнаружении дефектов не следует пытаться устранить их с помощью изоленты или изоляционной ленты. Их напряжение пробоя намного ниже, чем напряжение катушки зажигания. Единственный способ ремонта — заменить поврежденный участок эпоксидной смолой.

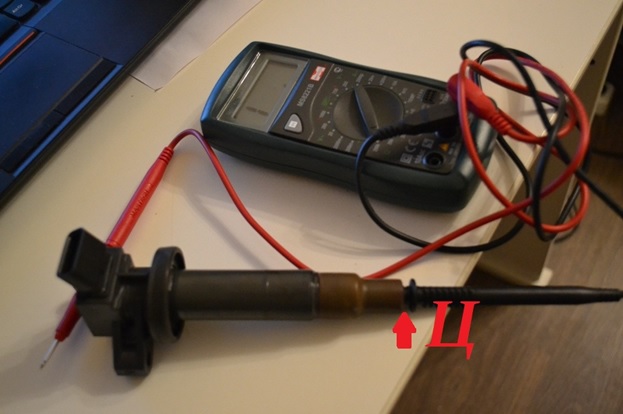

Если визуальный осмотр не выявил дефектов, необходимо проверить состояние змеевика с помощью измерительных инструментов. Им может быть мультиметр или омметр. Необходимо измерить сопротивление в контрольных точках. Это центральный электрод и контакты клеммной колодки.

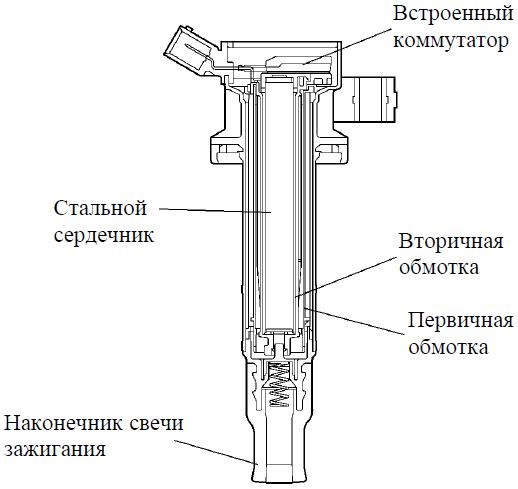

Блок-схема устройства катушки зажигания
Чтобы убедиться в неисправности катушки, необходимо проверить сопротивление между контактами и центральным электродом. Полученные данные необходимо занести в таблицу и сравнить с исправной катушкой. Любые существенные отклонения указывают на неисправность испытуемого объекта.
Процесс управления катушкой

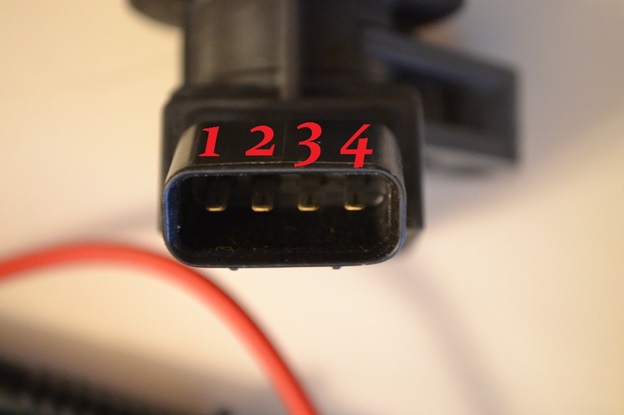

Пример контактной нумерации

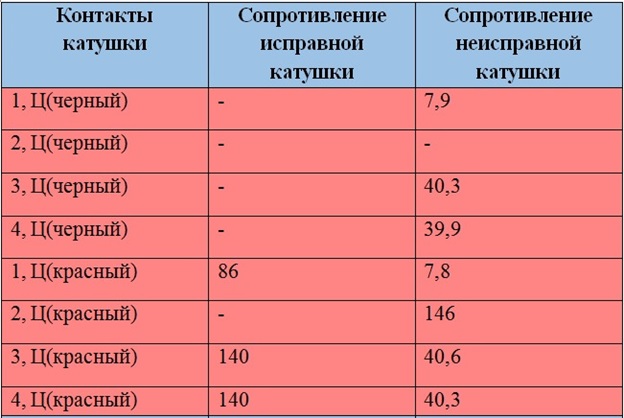

Таблица — Сводка данных для определения неисправной катушки
также необходимо проверить состояние изоляции. Для этого используйте мегомметр или мультиметр. Убедитесь, что между контактами и корпусом нет зазоров.
