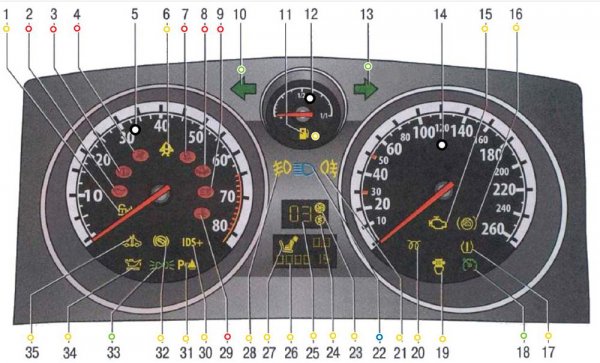

Пиктограммы на комбинации приборов Opel Astra имеют следующее обозначение (см. Рисунки ниже).
1. Лампа с желтым фильтром — указывает на неисправность в системе Open & Start.
Устанавливается не на все автомобили Опель Астра, может постоянно мигать или светиться.
Первый вариант указывает на то, что система считывает данные с электронного ключа, но не распознает их или принимает слабый сигнал. Причины: аккумулятор разряжен, ключ находится не в правильном положении или находится далеко от считывающего устройства, наличие поблизости других металлических ключей или экрана корпуса. Последние должны быть из кожи или пластика.
Второй вариант: руль заблокирован, полностью вышла из строя система Open & Start.
ВАЖНАЯ ИНФОРМАЦИЯ: Не допускайте дальнейшего движения автомобиля, если во время движения загорается свет. Немедленно остановитесь и двигайтесь только после выявления причин и устранения неисправности.
ОБЪЯСНЕНИЕ: Open & Start — это система, позволяющая дистанционно управлять зажиганием и запуском двигателя. Это в чем-то похоже на работу иммобилайзера, так как также выполняет защитные функции, но в отличие от него автоматически распознает и авторизует ключ в своей удаленной системе (из салона.
2. Лампа с красным отливом.
Информирует о показаниях давления масла в двигателе. Он должен гореть после включения зажигания и погаснуть сразу после запуска двигателя. Если он продолжает гореть и не гаснет, значит давление ниже нормы и дальнейшая работа двигателя приведет к его выходу из строя. Это касается и холостого хода, и высоких скоростей, особенно во время движения.

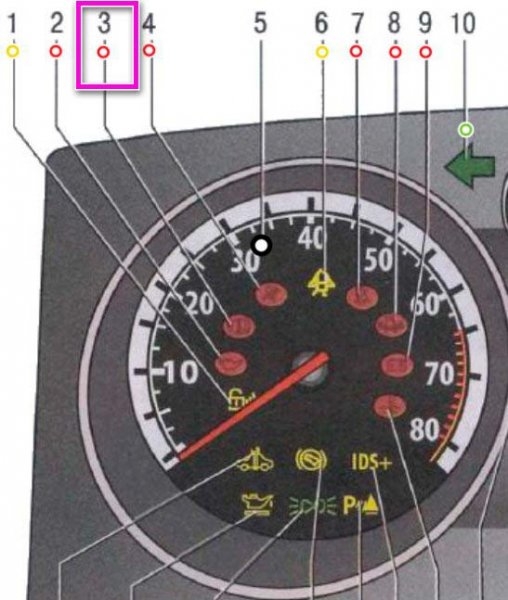

3. Контрольная лампа уровня тормозной жидкости.
Загорается, когда уровень тормозной жидкости в цилиндре главного тормозного цилиндра критически низкий. Он может загореться сразу после включения зажигания или во время движения. Также загорается при включении ручного тормоза.
ВНИМАНИЕ: Запрещается продолжать движение при включенной лампе.
Если на Opel Astra установлена коробка передач Easytronic, если зажигание выключено, а рычаг стояночного тормоза не поднят, сигнальная лампа некоторое время будет мигать, привлекая внимание водителя к этой ситуации.
ОБЪЯСНЕНИЕ: Easytronic — это роботизированная механическая коробка передач без педали сцепления. В роли последних выступают электромеханические приводы. Эта трансмиссия управляется электронным блоком. Помимо Astra, его также устанавливали на Opel Corsa и Zafira.

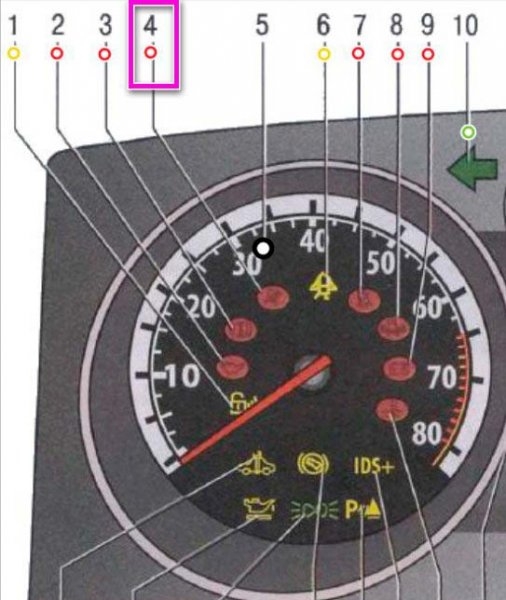

4. Контрольная лампа подушки безопасности).
Когда сигнальная лампа загорается после включения зажигания, она предупреждает о неисправности в системе подушек безопасности. Дальнейшая эксплуатация автомобиля может привести к несанкционированному срабатыванию подушки безопасности во время движения и ее последствиям. Ситуация требует срочного решения в сервисном центре.

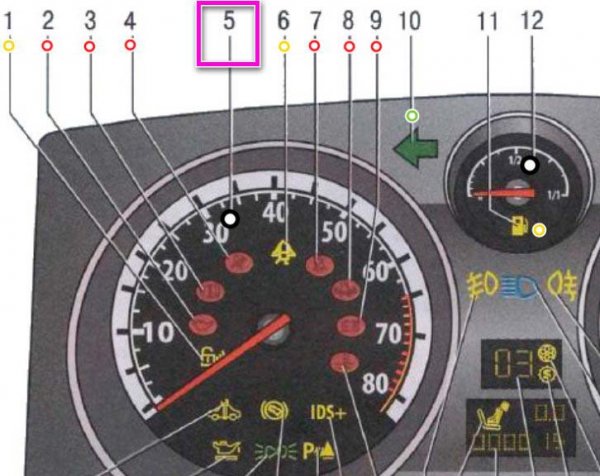

5 — тахометр.
Шкала показывает скорость двигателя от 0 до 8000 об / мин. Цена одного деления — 250 об / мин. Чтобы узнать реальные показания прибора, нужно цифру, на которой расположена стрелка, умножить на 100. Например, 10 — это 1000, 2,5 — это 2500 об / мин. Само устройство электронное и имеет минимум ошибок.

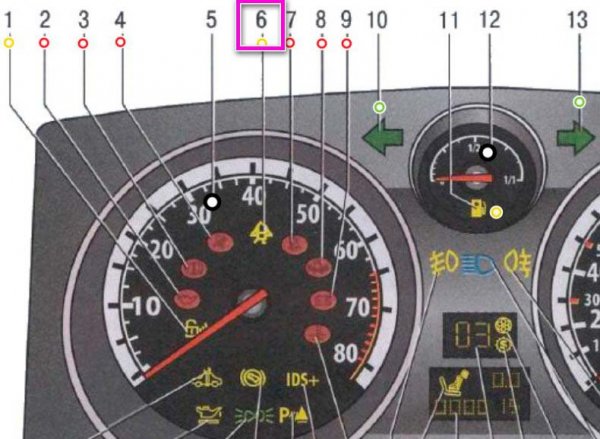

6 — лампа ESP.
Мигающий свет во время движения указывает на то, что система стабилизации обменного курса (ESP) активна. После включения зажигания происходит его самодиагностика, в этот момент включается и гаснет сигнальная лампа. Его постоянное свечение не свидетельствует о неисправности системы ESP.

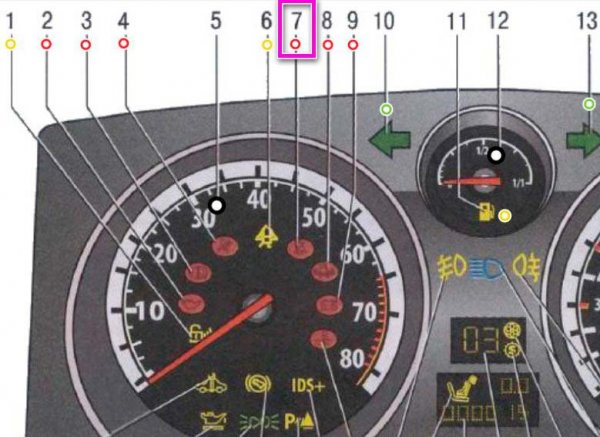

7 — сигнальная лампа непристегнутого ремня безопасности.
Если ремень безопасности не пристегнут, при включении зажигания лампа начинает гореть, но сразу гаснет, если водитель исправит ситуацию. Если ситуация игнорируется и ремень безопасности остается пристегнутым, сигнальная лампа начинает мигать, когда автомобиль находится в движении.
Многие автовладельцы, чтобы не беспокоить мигающий свет, устанавливают специальные ремни безопасности trompe l’oeil (заглушки), которые мы не рекомендуем по известным причинам.

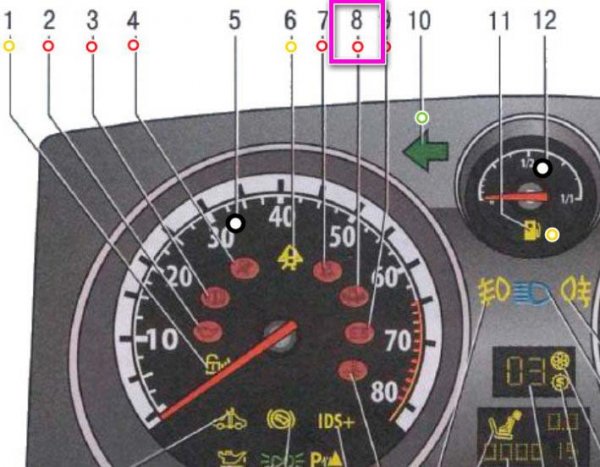

8 — сигнальная лампа не закрытой двери.
Загорается при включении зажигания, если водитель или пассажиры забыли закрыть дверь или багажник.

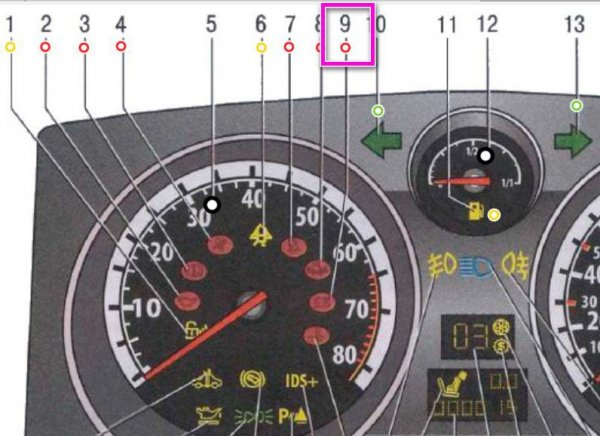

9 — индикатор состояния аккумулятора.
Загорается после включения зажигания и гаснет сразу после запуска двигателя.
Если лампа по-прежнему горит или тускло, это указывает на следующие неисправности:
- Обрыв ремня генератора или недостаточное натяжение;
- Неисправность реле генератора, из-за которой отсутствует зарядный ток или недостаточное напряжение в сети.
- Короткое замыкание в цепи зарядки.
Все эти неисправности приведут к быстрой разрядке аккумулятора, а последняя с большой вероятностью — к возгоранию автомобиля.

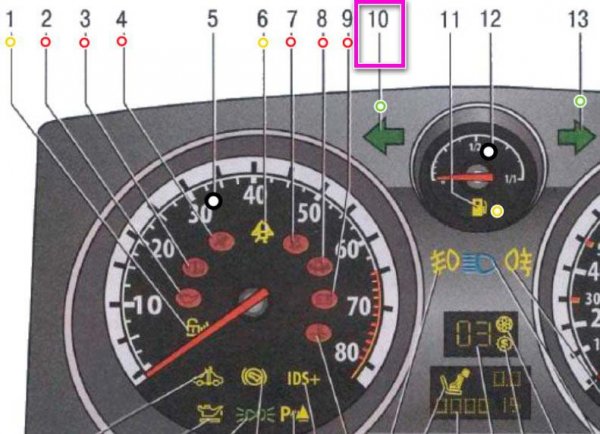

10 — Проверка левого указателя поворота.
Работает синхронно с мигающим левым поворотником. При обрыве цепи, перегоревшем предохранителе или самой лампе она мигает в 2 раза быстрее.

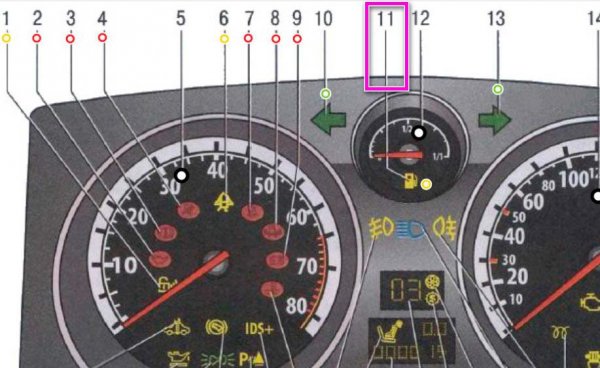

11 — проверка уровня топлива в баке.
Включается, когда в баке остается чуть более 5 литров: это 80 км.
Заправлять рекомендуется сразу, так как при всасывании бензонасоса воздух быстро сгорит. Топливо играет роль смазки и охлаждающей жидкости.

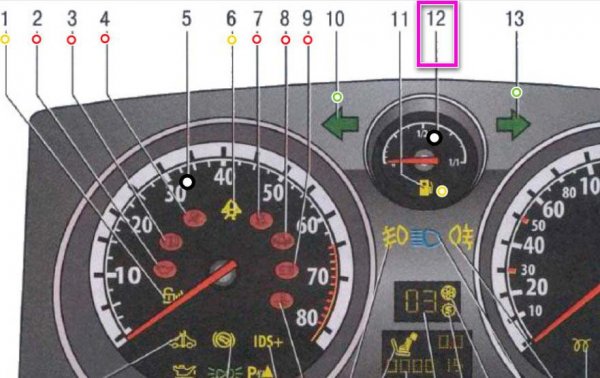

12 — проверка уровня топлива.
Показывает количество общего и резервного топлива (заштрихованная область), оставшегося в баке. Работает по электромагнитному принципу.

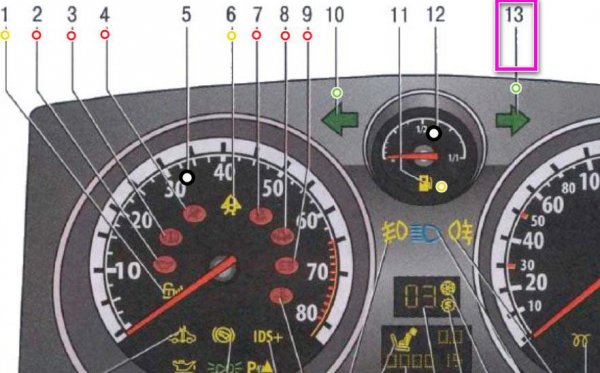

13 — проверка правого указателя поворота.
То же, что и отметка 10, повторяться не будем.

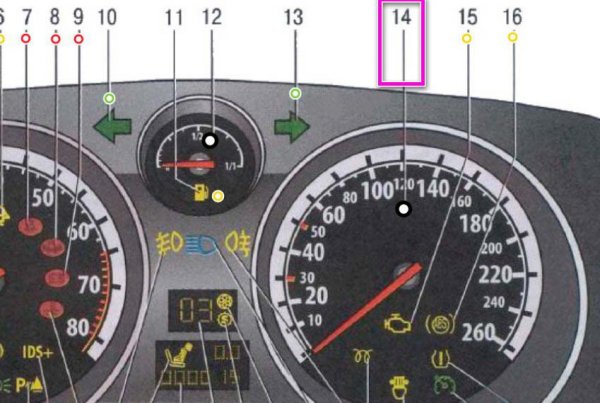

14 — спидометр.
Показывает скорость автомобиля. Диапазон измерения от 0 до 260 км / ч, шаг измерения — 10 км / ч (одно деление).

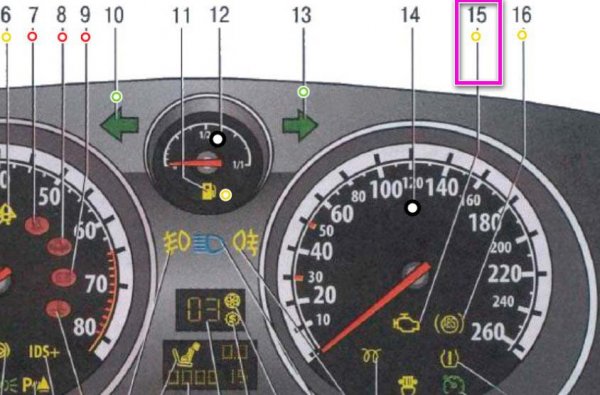

15 — признаки преодоления токсичности выхлопных газов.
Загорается после включения зажигания. После запуска двигателя он гаснет, если каталитический нейтрализатор работает нормально.
В противном случае при работающем двигателе:
- горит постоянно — показатели токсичности газа превышены.
- если мигает — неисправность в катализаторе (нужно срочно обращаться на СТО).

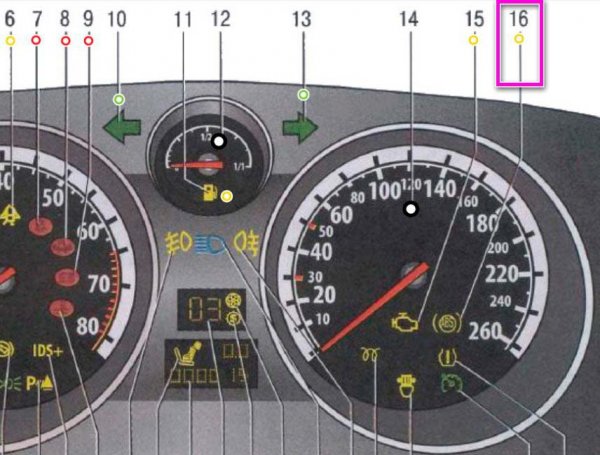

16 — ABC контроль работы.
Горит 3 секунды после включения зажигания и сразу гаснет. Если он горит постоянно до и после запуска двигателя, система АБС неисправна. Стоит сразу обращаться на СТО, так как тормоза будут работать нормально и тормозной путь автомобиля увеличится.

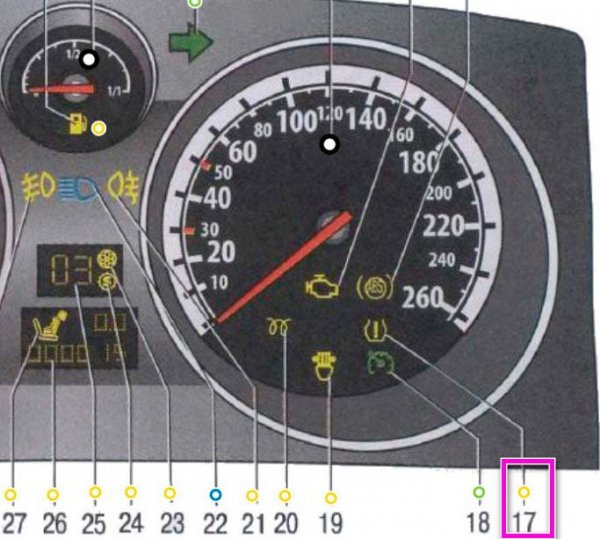

17 — контроль давления в шинах.
Работает только с установленной системой контроля давления в шинах. Загорается красным и желтым. В первом случае критически низкое давление в одной из шин. Во втором случае система дает сбой.

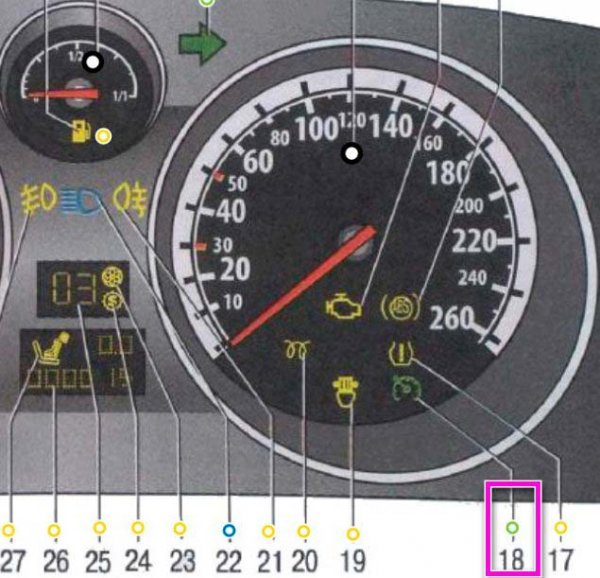

18 — круиз-контроль.
Если эта система установлена на Opel Astra и работает, сигнальная лампа загорается зеленым.

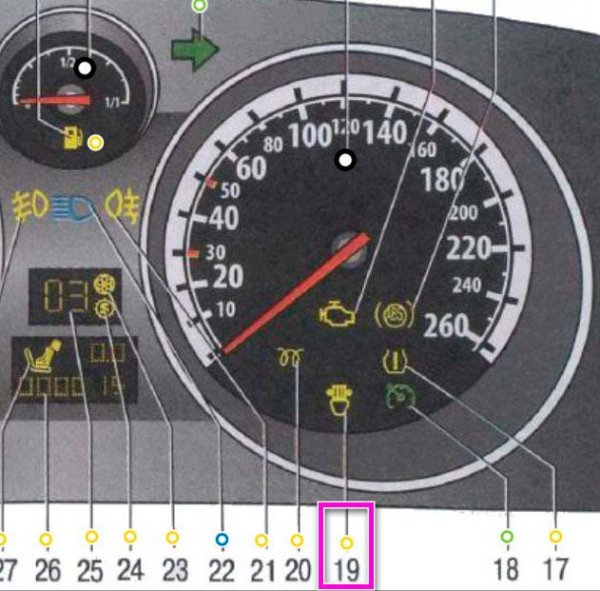

19 — управление системой адаптивного освещения поворотов.
Если система структурно установлена, но неисправна, она постоянно светится желтым. При переходе в симметричный режим ближнего света лампочка мигает.

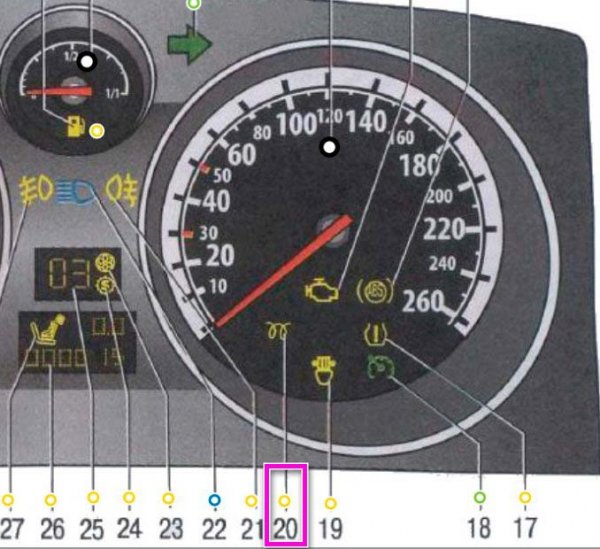

20 — проверка работы свечей накаливания.
Работает на Opel Astra с дизельными двигателями. Загорается после включения зажигания, это означает, что свечи накаливания заработали. После прогрева камеры сгорания последняя перестает работать и лампа гаснет. Если этого не происходит, значит, неисправна одна из свечей зажигания, реле ВКЛ (временное) или ЭБУ.

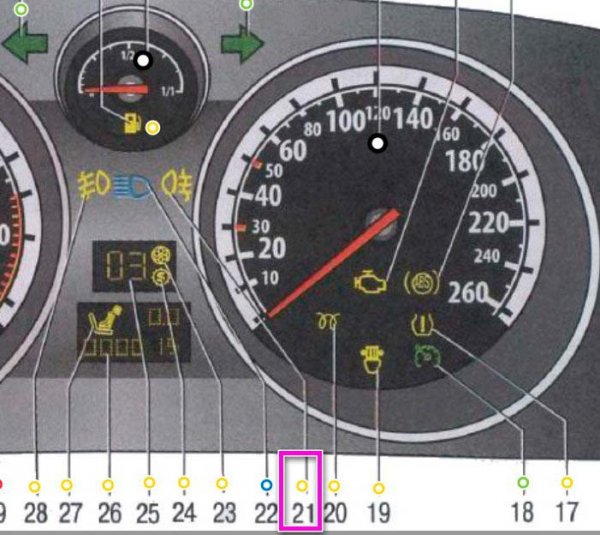

21 — проверка работы задних противотуманных фар.
22 — проверка дальнего света фар. Горит синим.

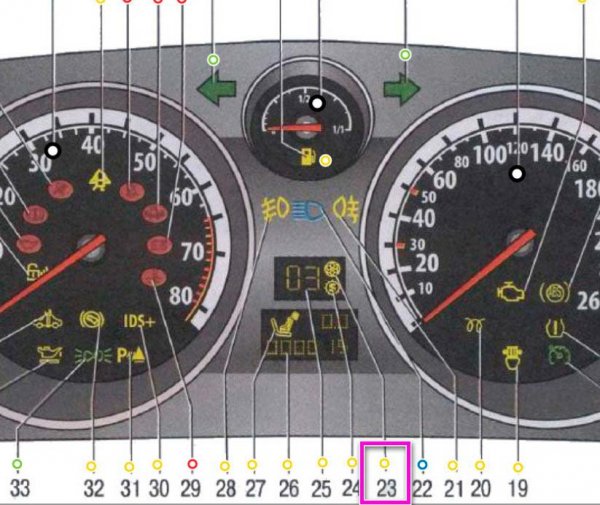

23 — контроль работы зимнего режима в АКПП и ГРМ (роботизированный).
ОБЪЯСНЕНИЕ: Зимний режим отключает работу 1-й передачи, тем самым устраняя пробуксовку колес на ухабистой дороге в начале движения и при дальнейшем переключении на более высокие или более низкие передачи. Движение начинается со 2-й передачи. Активировать этот режим летом противопоказано, так как АКПП будет сильно нагреваться.
24 — контроль работы спортивного режима в АКПП и КПП.
ОБЪЯСНЕНИЕ: Спортивный режим — это режим, который позволяет переключать передачи на более высоких оборотах двигателя. Обеспечивает быстрый трогание с места, динамичное вождение, хорошее ускорение и быстрый обгон. Это делает рулевое управление более точным, а подвеску жестче. Но это значительно увеличивает расход топлива.

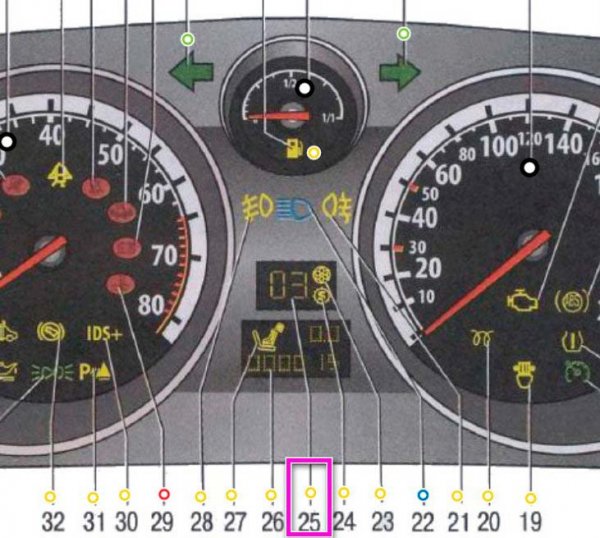

25 — показывает номер включенной передачи или выбранного режима движения.
Мы работаем на автомобилях Opel Astra с автоматической коробкой передач или RCP.

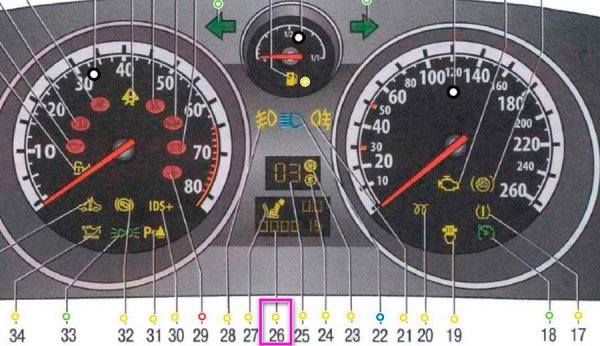

26 — Дисплей с указанием общего и суточного пробега автомобиля и времени.
Верхняя строка показывает суточный пробег и время (если функция предусмотрена), нижняя строка показывает общий пробег. Переход от считывания времени к суточному пробегу осуществляется с помощью кнопки, расположенной справа внизу. Для этого нажмите на 0,5 секунды.
Чтобы сбросить пробег за один день, нажмите и удерживайте кнопку около 1 секунды. А чтобы установить текущее время, нажмите кнопку на 2 секунды. Полоса времени начнет мигать. Поочередное нажатие на кнопку с последующим удержанием ее в течение 2 с позволит вам установить время.
27 — проверка установки детского кресла на сиденье переднего пассажира.
Эта функция не является обязательной. Установка детского кресла спереди с транспондером Opel отключает передние подушки безопасности.
Мигающий свет указывает на неправильную установку детского кресла, неисправность детского кресла или неисправность в системе.

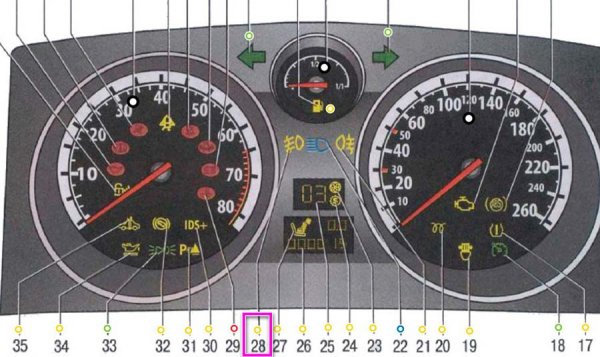

28 — проверка работы передних противотуманных фар.
Горит зеленым.
29 — проверка двигателя на перегрев.
Горит красным: температура охлаждающей жидкости выше нормы. Дальнейшая эксплуатация Опель Астра запрещена до выяснения причин перегрева двигателя. Как правило, это воздушная пробка в системе охлаждения, низкий уровень охлаждающей жидкости, неработающий вентилятор радиатора или клапан термостата.

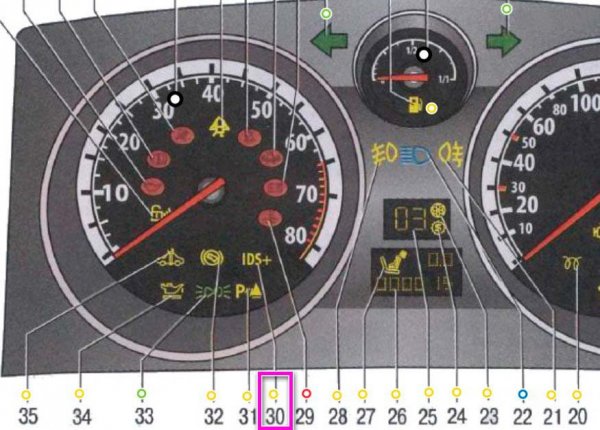

30 — контроль работы систем управления амортизаторами и динамической ездой.
Эти системы устанавливаются опционально. Горящая желтая лампа указывает на неисправность.

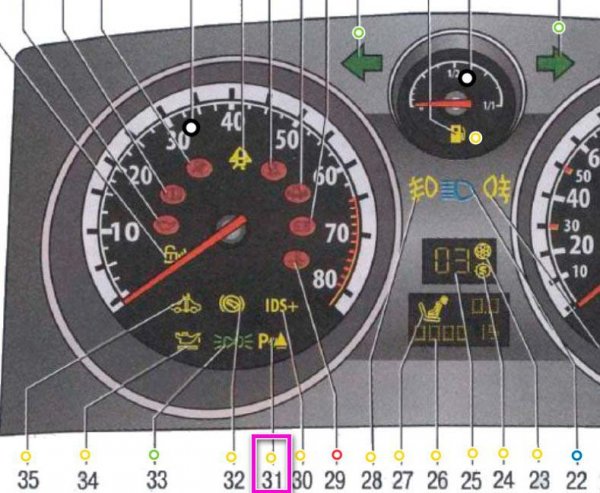

31 — контроль работы системы «парктроник».
Горит желтым в случае неисправности системы.

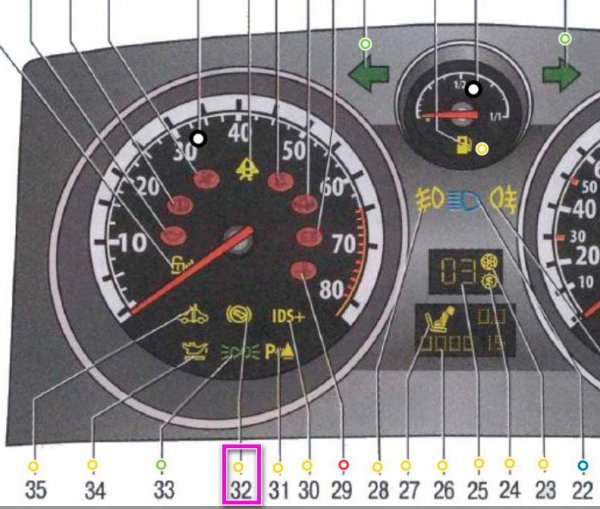

32 — сигнализирует о правильном запуске двигателя.
Горит желтым. Предназначен для Opel Astra с Easytronic RCP. При запуске двигателя нужно нажать на педаль тормоза, чтобы лампочка не загорелась.

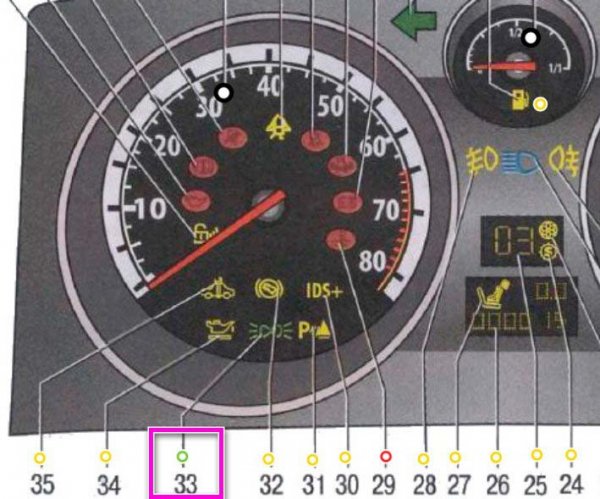

33 — проверка габаритных огней. Горит зеленым.

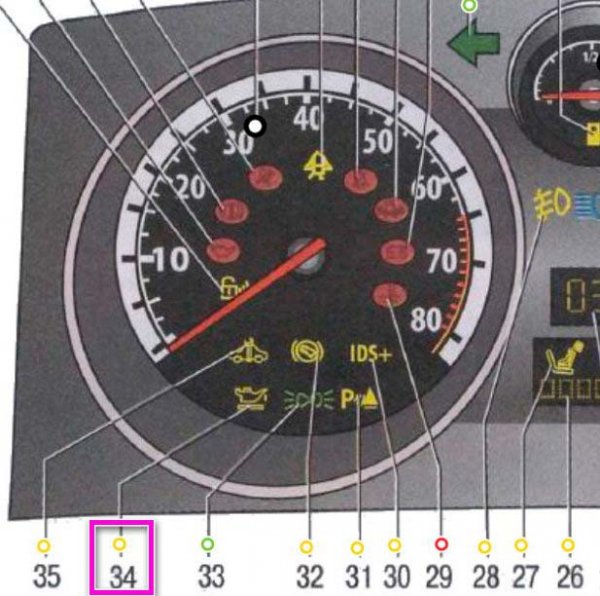

34 — проверка уровня моторного масла.
Горит желтым при недостаточном уровне. Дальнейшая эксплуатация автомобиля запрещена. Необходимо выяснить причины снижения уровня и долить масло.

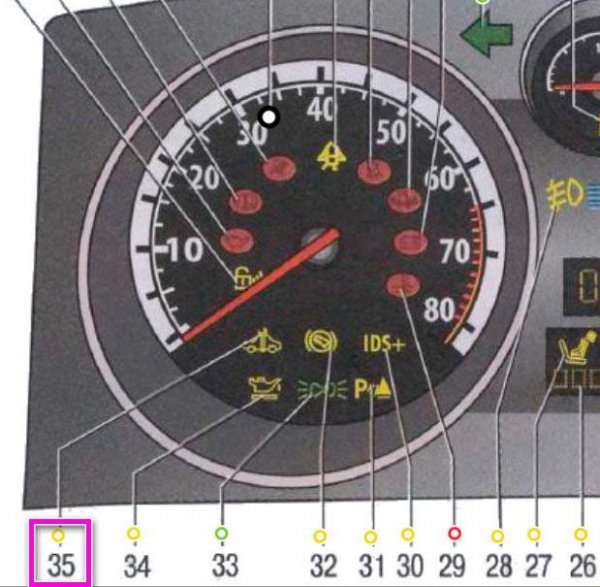

35 — проверка правильности работы системы управления двигателем и АКПП.
Загорается желтым после включения зажигания. Гаснет после запуска двигателя.
Постоянно горящая лампа указывает на неисправность одной из систем. Автомобиль работает с программой резервного копирования. Это делается для того, чтобы добраться до СТО для диагностики компьютера и устранения неисправности. При этом длительная эксплуатация Опель Астра в такой ситуации не рекомендуется, так как это может привести к более серьезным поломкам.
Если лампочка начинает мигать после включения зажигания, неисправна система блокировки запуска двигателя. Вы не сможете завести машину.
Что касается отдельных модификаций Опель Астра H, G, J, то приборная панель, расположение значков могут отличаться, но сама суть значений последних от этого не меняется.
Панель Opel Astra G.
Панель Opel Astra J.
