Назначение приборной панели — информирование водителя о текущем состоянии автомобиля, индикаторах узлов, агрегатов, отображение системных ошибок, неисправностей.
Сочетание звука, света, способов оповещения. У каждого механизма есть свое сигнальное устройство.
Содержание
Все о панели приборов
Получив уведомление, водитель принимает решение о срочности профилактического обслуживания неисправного участка. Ремонт проводится самостоятельно, обратитесь за помощью к специалистам сервисного центра.
Индикаторы сигнализируют (уведомляют) в фазе включения зажигания, запуска двигателя, в процессе проверки Шевроле Лачетти. На каждом этапе водитель считывает данные, оценивает общее техническое состояние автомобиля.

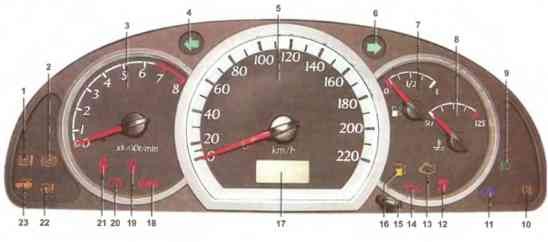

| п / пн | Имя / обозначения |
|---|---|
| один. | Индикатор контроля тяги. Активация происходит поворотом ключа в сердечнике замка зажигания. После запуска двигателя на три секунды он отключается. В противном случае можно предположить, что агрегат неисправен, требуется профилактика с помощью диагностического оборудования Шевроле Лачетти. |
| 2. | Индикатор контроля антиблокировочной тормозной системы. После запуска двигателя приборка отключается на три секунды. Сигналы при движении — симптом неисправности. Диагностика с помощью специального сервисного оборудования. |
| 3. | Стрелка спидометра. В онлайн-режиме информирует водителя о частоте вращения коленчатого вала. Найдите стрелку в зеленом сегменте — рекомендуемый диапазон, переместитесь в красную область — превышение допустимого значения оборотов. Запрещается длительная эксплуатация Шевроле Лачетти на оборотах выше 6500 об / мин. |
| 4. | Управление левым поворотником. Он приводится в действие механическим воздействием на рычаг. Он автоматически возвращается в исходное положение, возвращая рулевое колесо. |
| 5. | Механический спидометр. Стрелка в строке указывает текущую скорость Chevrolet Lacetti. Допускается погрешность в 1-2 км / ч, а также на скоростях ниже 20 км / ч. Когда Шевроле Лачетти находится в режиме холостого хода, стрелка неактивна. Не работает спидометр — проверьте качество крепления блока проводами. |
| 6. | Управление указателем правого поворота. Принцип работы и описание приведены выше. |
| 7. | Датчик уровня топлива в баке. Механико-электрическое устройство. Первая часть находится в баке, вторая — под панелью приборов. Ряд датчиков интерпретируют показания, после чего они отображаются. Активация происходит после поворота ключа в сердечнике замка зажигания. До выключения зажигания датчик систематически показывает уровень топлива. Инженеры не рекомендуют использовать топливный бак ниже 25% от его максимальной емкости. Бензин также действует как охлаждающая жидкость для насоса. Недостаточное количество приводит к перегреву, преждевременному износу. Чтобы не нарушать правила эксплуатации, чтобы не снижать ресурс, всегда заполняйте бак менее 75%. |
| восемь. | Индикатор температуры антифриза в системе охлаждения. Не используйте Chevrolet Lacetti при температуре выше 125 ℃. Рекомендуемый диапазон — край красной отметки. Не рекомендуется использовать Chevrolet Lacetti на высоких оборотах, пока он не нагреется до 50 ℃, так как стрелка спидометра превышает 3000-4000 об / мин. |
| девять. | Контрольный индикатор включения противотуманных фар. При активации передняя панель подсвечивается индикатором. |
| 10. | Контрольный индикатор включения задних фонарей. |
| одиннадцать. | Индикатор включения дальнего света. |
| 12. | Индикатор контроля неисправности подушек безопасности в автомобиле. В течение трех секунд после запуска двигателя индикатор гаснет в хорошем состоянии. |
| 13. | Индикатор контроля работы энергоблока. |
| 14. | Проверить манометр моторного масла. |
| пятнадцать. | Механическая кнопка переключения режимов отображения. |
| шестнадцать. | Запас топлива в топливном баке. Датчик сигнализирует об уровне 7,5 литра, что соответствует пробегу 95 км. |
| 17. | Отображение суточного пробега. Пиктограммы предупреждают на панели до остановки двигателя, выключения зажигания. |
| 18. | Индикатор управления тормозной системой и ручным тормозом. |
| 19. | Индикатор непристегнутого ремня безопасности. |
| ветры. | Индикатор заряда аккумулятора. |
| 21. | Индикатор контроля открывания боковых дверей Шевроле Лачетти. |
| 22. | Контрольный индикатор изменения усилия на рулевой колонке. |
| 23. | Контрольный индикатор открывания крышки багажника. |
Как снять приборную панель на Шевроле Лачетти
Последовательность действий при разборке панели:
- замена, установка новой приборной панели, готово.
- приборная панель питается от себя, отключаем колодки с проводами, вилками, разъемами, проводкой;
- Шевроле Лачетти устанавливается на ровной платформе, предусмотрен доступ к водительскому сиденью, рулевой колонке, центральной консоли;
- откручиваем верхний винт — крепления панели приборов, еще через два;
- опустите руль в крайнее нижнее положение, снимите две пластиковые накладки, чтобы снять информационную панель;
Завершающий этап: запустить силовой агрегат, повернуть ключ в сердце замка, проверить люк.
