Приводной ремень используется для передачи механической энергии от двигателя к агрегату. Его поломка или ненадлежащее состояние делает невозможным эксплуатацию автомобиля, поэтому крайне важно своевременно производить замену приводного ремня и использовать только качественные расходные материалы.
В противном случае автомобиль может отказаться от движения в самый неподходящий момент, например, по шоссе далеко за городом.
Стабильность напряжения в бортовой сети Тойота Королла 120 зависит от состояния генератора, после его выхода из строя автомобиль способен проехать лишь небольшое расстояние за счет заряда аккумулятора. В то же время ненадлежащее состояние генератора вызывает скачки и провалы напряжения бортовой сети, что может привести к повреждению электроники Toyota Corolla 120.
Содержание
Артикул и примерная цена на оригинальный приводной ремень Тойота Королла 120 и его аналоги
Оригинальный приводной ремень Corolla 120 имеет артикульные номера 9091602546, 9091602545, 9091602509, 9091602487. Его цена колеблется от 3000 до 7000 рублей. Это высокая стоимость, поэтому автовладельцы ищут альтернативы у сторонних производителей. Лучшие аналоги оригинального продукта представлены в таблице ниже.
Таблица — Хорошие аналоги оригинального приводного ремня Королла 120
| Режиссер | Код продавца | Ориентировочная стоимость, руб |
|---|---|---|
| Донгил | 6PK1692 | 500-550 |
| SKF | ВКМВ6ПК1690 | 650-700 |
| Ворота | 6PK1693 | 760-830 |
| Bosch | 1987947951 | 940–1000 |
| Мейл | 500061420 | 440-470 |
Требуемые инструменты
Для успешной замены приводного ремня Королла 120 вам потребуются инструменты, указанные в таблице ниже.
Таблица — Список инструментов, необходимых для замены приводного ремня
| Имя | Примечание |
|---|---|
| Ключ | «в пределах 19» |
| Расширение | Можно использовать кусок трубы длиной 40 см |
| Голова | «в пределах 19» |
Процесс замены приводного ремня своими руками
Следуйте приведенным ниже инструкциям, чтобы заменить приводной ремень.
- Очистить болт натяжителя от грязи.
- Откройте капюшон.

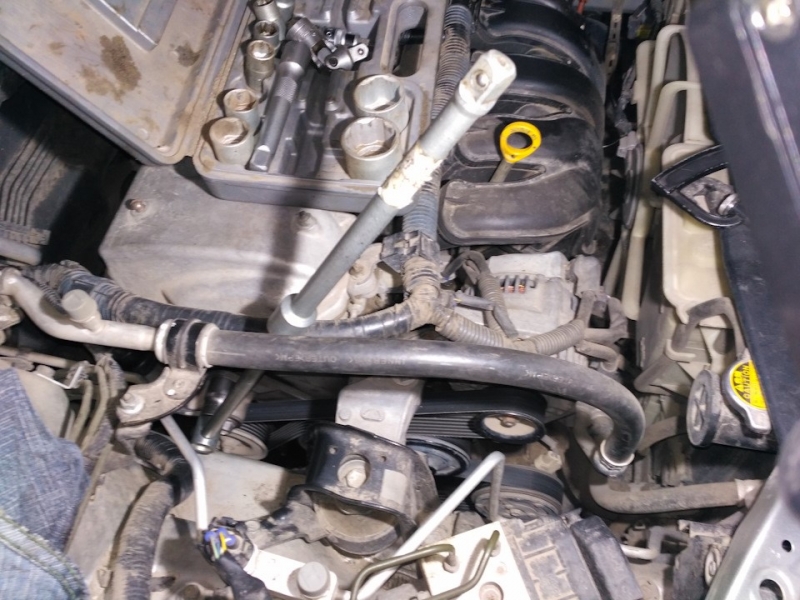

- Поверните болт натяжителя по часовой стрелке. Для этого нужно приложить немало усилий. Поэтому рекомендуется использовать удлинительный кабель.

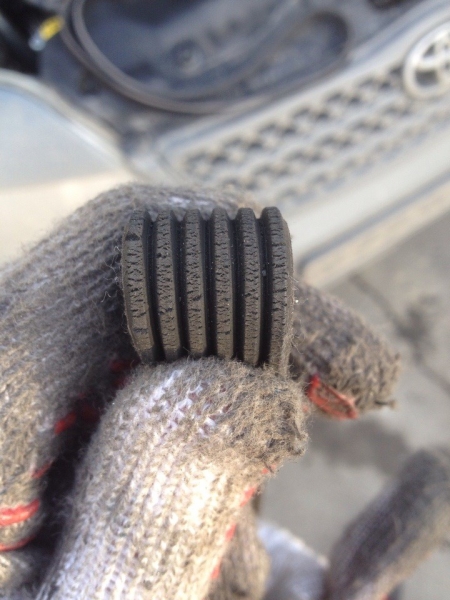

- Ослабленный ремень необходимо сначала снять с одного из шкивов, а затем полностью ослабить.
- Установите новый приводной ремень. В этом случае ремень необходимо накинуть на шкив, доступ к которому наиболее удобный, в последнюю очередь. Для успешного завершения этой операции ослабьте натяжной ролик гаечным ключом на 19 дюймов».
- Вынуть ключ «19». Это автоматически натянет ремень.
Артикульный номер и стоимость оригинального генератора Toyota Corolla 120 и его аналогов
Артикульный номер родного генератора Corolla 120 — 2706022030, 270602706084, 2706027090, 2706064080, 270606408084, 2706064200. Стоимость от 8 до 16 тысяч рублей. Опытные автовладельцы советуют, если нет возможности купить оригинал, покупать аналоги у сторонних производителей. Ниже представлен список лучших.
Таблица — Рекомендуемые аналоги оригинального генератора Королла 120
| Режиссер | Код продавца | Ориентировочная стоимость, руб |
|---|---|---|
| Bosch | 986040461 | 6500–6900 |
| As-pl | A6009 | 4900-5300 |
| Нагрузка | 111518 | 11700-12900 |
| Starline | AX1225 | 6500-7100 |
| Дельта Автотехник | L40460 | 12300–13200 |
Требуемые инструменты
Для ремонта и замены генератора на Corolla 120 подготовьте инструменты, перечисленные в таблице ниже
Таблица — Список инструментов для ремонта и замены генератора
| Имя | Примечание |
|---|---|
| Ключ | «в пределах 10», «в пределах 12», «в пределах 22″ |
| Голова | «10» |
| Отвертка | Через |
| Съемник винтовых подшипников | Необходимо в случае выхода из строя подшипника |
| Молоток | Чтобы вставить новый подшипник |
| Калибры | Чтобы измерить размер кистей |
| Мультиметр | Для непрерывности цепочки. Также можно использовать омметр. |
| Мегаомметр | Следить за состоянием изоляции |
Процесс замены генератора
Замена генератора проводится по следующей инструкции.
- Снимите приводной ремень.

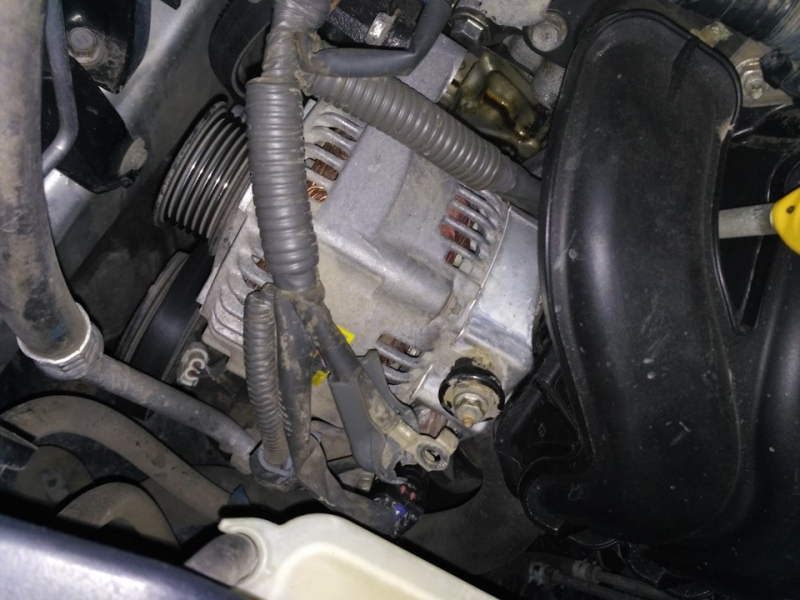

- Откручиваем «+» от генератора.
- Отсоедините аккумулятор. В противном случае, если шнур питания упадет на кузов, электрические компоненты автомобиля могут быть повреждены.

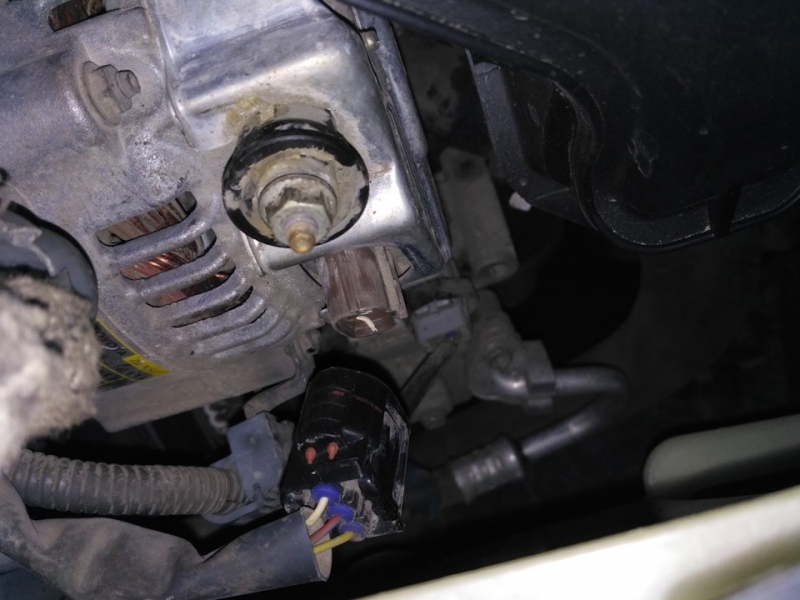

- Отсоедините клеммную колодку.

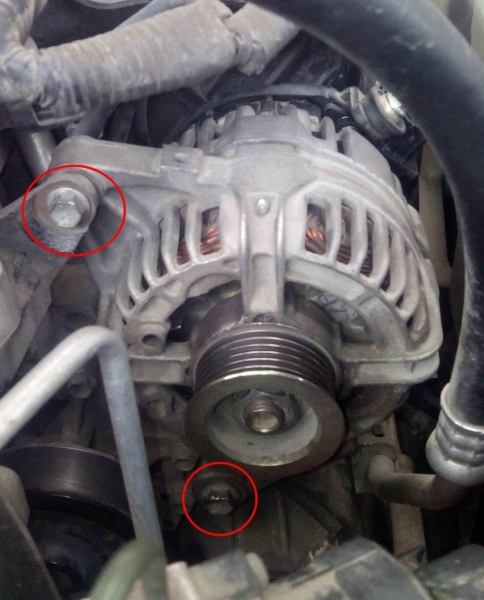

- Откручиваем два крепления, удерживающих генератор.
- Установите новый узел в порядке, обратном снятию.
- Выньте генератор из моторного отсека.
Ремонт генератора Toyota Corolla 120
Если генератор выходит из строя, не всегда необходимо заменять его новым изделием. Во многих случаях проблему можно решить путем ремонта электрических или механических частей. В этом случае удастся избежать покупки дорогостоящего агрегата, а отремонтированный генератор прослужит несколько десятков тысяч километров. Алгоритм восстановления операций показан ниже.
- Снимите щеткодержатель.
- Проверить состояние изоляции.
- Проверьте исправность выпрямителя. Для этого подключите один щуп к земле выпрямителя, а вторым прикоснитесь к выходу диода. Блок должен пропускать или не пропускать ток.
- Откручиваем 2 винта, фиксирующие щеткодержатели.
- Снимите втулку, расположенную на силовом контакте генератора. Изолирующая прокладка не должна иметь трещин или других механических повреждений.
- Если во время работы генератора вы слышите посторонние шумы или замечаете заедание при вращении вала, необходимо заменить подшипники.
- Откручиваем три гайки, которыми крепится защитный кожух.
- Проверить сопротивление обмотки ротора. Для этого нужно подключить к контактным кольцам мультиметр в режиме омметра. Номинальное значение сопротивления колеблется от 2,3 до 2,7 Ом. Небольшое отклонение не является поводом для беспокойства, так как оно указывает только на ошибку прибора. Если мультиметр показывает бесконечность, значит, внутри обмоток ротора имеется обрыв. В этом случае его необходимо заменить, так как очень немногие генераторы заботятся о перемотке обмоток.
- Щетки очищаются во время работы. Если оставшаяся выступающая часть меньше 4,5 мм, узел щеткодержателя необходимо заменить.
- Снимаем заднюю крышку.
- Измерьте диаметр контактных колец. Они также изнашиваются в процессе эксплуатации и если намеренное значение меньше 14 мм, ротор необходимо заменить.
- Разобрать генератор.
- Для снятия выпрямительного блока необходимо открутить 5 винтов.
- Нажмите на кисть. Он должен двигаться легко, без заклинивания. В случае заедания необходимо заменить щеткодержатель в сборе.
- Поменяйте местами зонды. Значение на мультиметре должно измениться. Хороший диод пропускает ток только в одном направлении. Если ток течет в обоих направлениях, выпрямитель необходимо заменить.

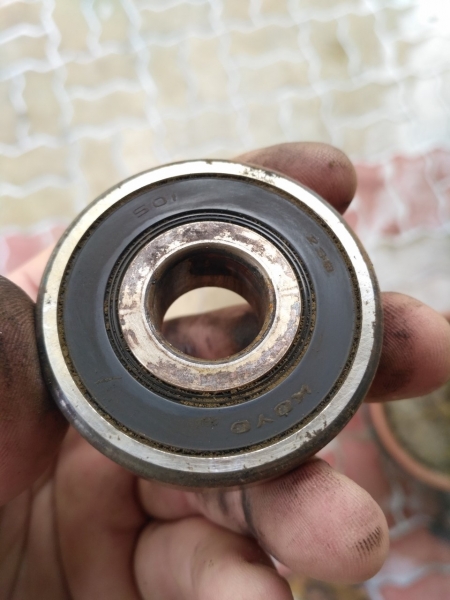

Задний подшипник

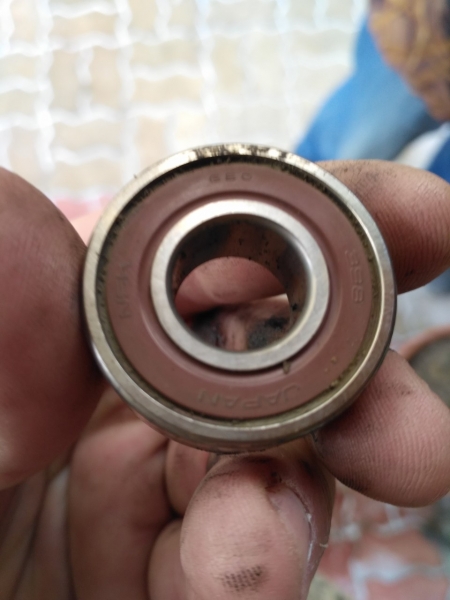

Передний подшипник

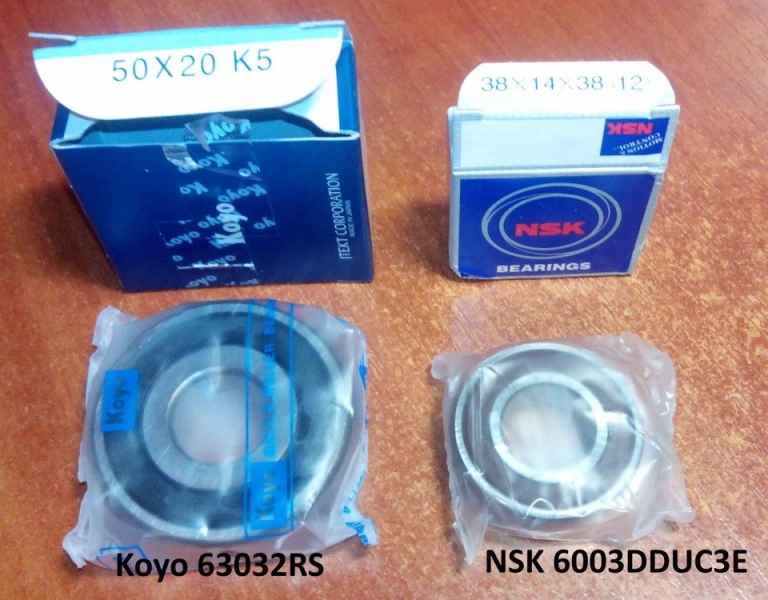

Новый комплект подшипников
- Соберите генератор в порядке, обратном разборке, и установите его на автомобиль.
