Предохранители, установленные в Toyota Camry 40, служат для защиты бортовой сети автомобиля от коротких замыканий и длительных перегрузок. Перегоревшая перемычка отключит цепь. Последствия этого могут быть разными, в зависимости от того, какое оборудование обесточено.
Выход из строя предохранителя может сделать дальнейшее движение на автомобиле невозможным, но в большинстве случаев обесточиваются системы, обеспечивающие комфорт использования автомобиля, такие как подогрев сидений или зажигание прикуривателя.
Частые перегорания предохранителей могут быть тревожным знаком для автовладельца. Например, возможно повреждение изоляции и разрывы кузова. Запрещается по неосторожности менять перемычки, не выяснив причину их поломки, так как впоследствии это может привести к возгоранию автомобиля.
Перегорел предохранитель, его можно отремонтировать
Содержание
Расположение блоков предохранителей
В Toyota Camry 40 есть два места, где расположены предохранители:
- в моторном отсеке.
- на машине;

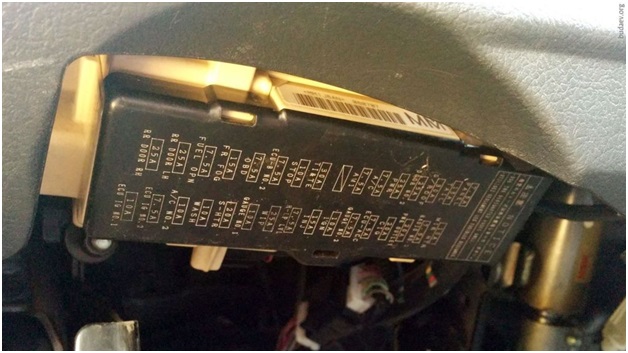

В салоне автомобиля блок предохранителей находится слева от рулевой рейки. Недалеко находится рычаг открывания капота. На изображениях ниже показано расположение блока салона в Camry 40 2007 года выпуска.
Расположение блока предохранителей в салоне
Внутренний блок предохранителей с крышкой

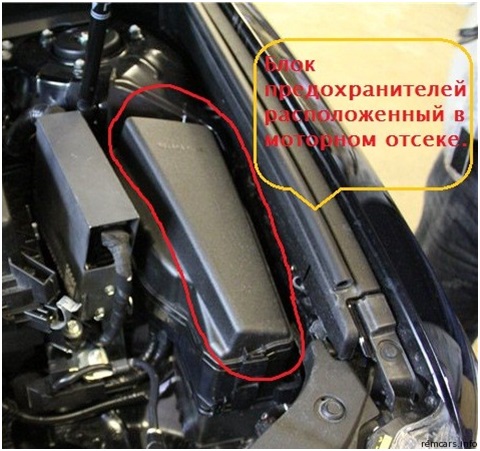

В моторном отсеке монтажный блок находится рядом с воздушным фильтром, аккумулятором и бачком тормозной жидкости. На рисунке ниже блок предохранителей и реле обозначен цифрой 7.
Расположение монтажного блока в моторном отсеке
Предохранители расположены внутри пластикового корпуса. Чтобы получить к нему доступ, нужно снять крышку.
Монтажный блок корпуса
Назначение предохранителей автомобиля Тойота Камри 40 и схема их размещения в блоках

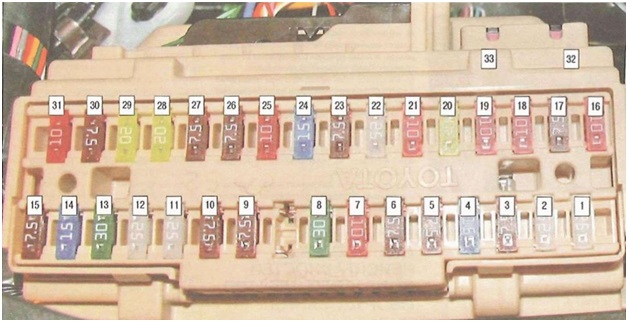

Расположение предохранителей в салоне в сборе показано на рисунке ниже.
Внутренний монтажный блок

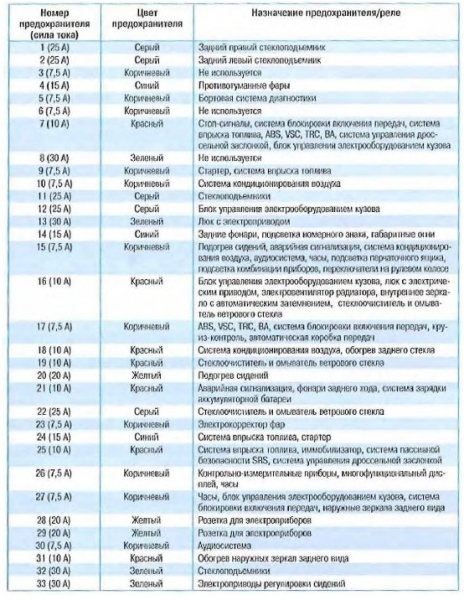

Назначение предохранителей в соответствии с номерами, указанными на рисунке выше, показано в следующей таблице.
Таблица — Назначение, цвет и номинальный ток предохранителей салона

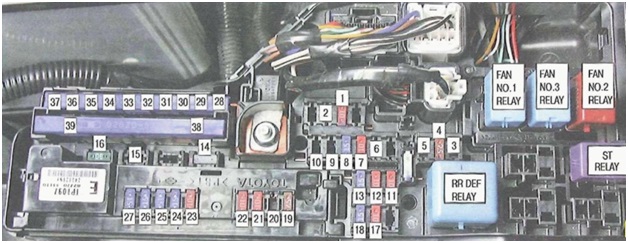

Монтажный блок, расположенный в моторном отсеке, помимо предохранителей содержит реле.
Реле и предохранители в монтажном блоке, расположенном в моторном отсеке
Расшифровка назначения предохранителей, которые находятся в моторном отсеке Тойота Камри 40, дана в таблице ниже.
Таблица — Назначение, номинальный ток и цвет элементов монтажного блока, расположенных в моторном отсеке
Процесс замены предохранителя
Замена предохранителей на автомобилях Тойота Камри 40 с двигателями 2,4 и 3,5 л проводится в такой же последовательности. Чтобы сменить перемычку, необходимо воспользоваться приведенной ниже инструкцией.

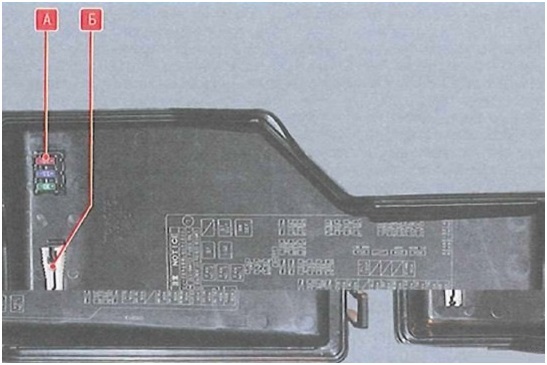

- Независимо от того, в каком из монтажных блоков вышел из строя предохранитель, необходимо разобрать корпус блока, находящегося в моторном отсеке. На его крышке находятся три запасные перемычки и специальный пластиковый пинцет, облегчающий извлечение предохранителей.
- Откройте капот и отсоедините отрицательную клемму от аккумуляторной батареи.
- Выключите все электроприборы и зажигание.
Расположение запасных предохранителей и пластиковых пинцетов

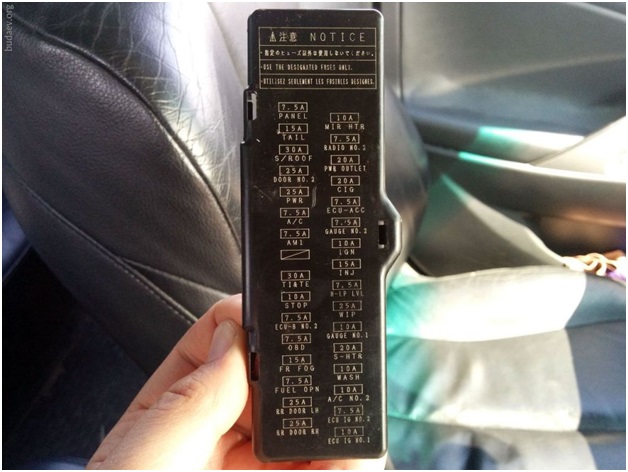

- Далее нужно найти перемычку, отвечающую за обесточенную цепь, например, топливный насос. Для этого вы можете обратиться к руководству по эксплуатации Toyota Camry asv 40 или получить информацию, требуемую пояснениями на крышках монтажных блоков. Так, например, синий предохранитель No. 14 с номинальным током 15 А, расположенный в салоне, отвечает за размерную цепь. Эту информацию можно получить на крышке Camry 40, расположенной ниже, 2008 года выпуска.
Информация на обложке
- После определения предохранителя, подлежащего замене, необходимо захватить его за корпус с помощью специального пластикового пинцета, как показано на рисунке ниже. Не рекомендуется раскачивать, раскачивать и поворачивать перемычку при ее снятии. Это приведет к повреждению сиденья, и вновь установленный предохранитель не будет надежно закреплен внутри него. Ненадежный контакт впоследствии приведет к искрам и нестабильному питанию цепи, например, системы блокировки трансмиссии.

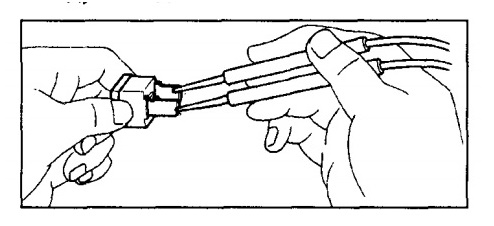

Удаление предохранителя пластиковыми плоскогубцами

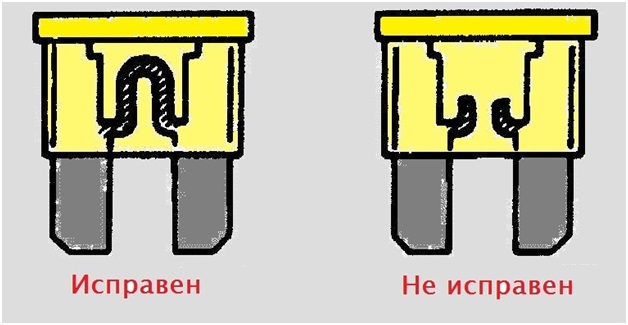

- После удаления предохранителя убедитесь, что он неисправен. Самый простой способ — визуальный осмотр. Функциональность перемычки определяется согласно следующему рисунку.
Определение исправности предохранителей визуальным осмотром
- Если при осмотре не удается найти обрыв, то нужно поиграть перемычкой с помощью мультиметра. Отсутствие звукового сигнала при проверке свидетельствует о повреждении предохранителя.
Процесс «прозвонки» предохранителя с помощью омметра или мультиметра
- Плавным движением предохранитель встанет на место. Запрещается использовать перемычки с расчетным током, отличным от номинального в наибольшем направлении. Это может привести к повреждению оборудования, нарушению работы бортовой сети и вызвать возгорание машины.
- При выборе нового предохранителя питания необходимо проверить, какие нагрузки по току питания он выдерживает. Например, для работы ближнего света есть перемычки на 15 А. Рекомендуется также соблюдать цветовое обозначение, но это не так критично, как номинальный ток.
