Приборная панель автомобиля — это основной орган для управления параметрами автомобиля во время движения. Неисправности панели приводят к искажению и потере информации о состоянии основных систем автомобиля, скорости, пройденном расстоянии и других важных характеристиках автомобиля.
Содержание
Причины неисправностей приборных панелей Camry v40
К основным причинам неисправности приборной панели в автомобилях Camry 40 можно отнести:
- повреждение из-за коррозии и механического воздействия (в случае аварии) путей ординаты;
- нарушение электропроводки, качества разъемных соединений.
- истощение световых индикаторов;
- неисправность отображения контрольной информации;
- выход из строя устройств индикации циферблата;
Обозначения на приборной панели
Внешний вид приборной панели
Обозначение, расшифровка и назначение элементов контроля и управления приборной панелью, устройств.
| Номер позиции | Название устройства управления |
|---|---|
| один | Контроль температуры охлаждающей жидкости |
| 2 | Индикатор открытой двери |
| 3 | Проверка крепления ремня |
| 4 | Индикатор размера |
| 5 | Частота вращения коленчатого вала, * 100 об / мин (тахометр) |
| 6 | Управление положением дроссельной заслонки АКПП |
| 7 | Работа левого указателя поворота |
| восемь | Индикатор дальнего света |
| девять | Указатель правого поворота |
| 10 | Индикатор скорости автомобиля (спидометр) |
| одиннадцать | Дисплей сообщений бортового компьютера |
| 12 | Контроль тумана |
| 13 | Управление задними противотуманными фонарями |
| 14 | Указатель уровня топлива в баке |
| пятнадцать | Индикатор работоспособности АБС |
| шестнадцать | Индикатор состояния системы управления двигателем |
| 17 | Индикатор предупреждения о низком уровне топлива |
| 18 | Индикатор работоспособности антипробуксовочной системы |
| 19 | Кнопка для сброса текущего пробега одометра, регулировки подсветки приборки |
| ветры | Световой индикатор эффективности курсовой устойчивости |
| 21 год | Индикатор стояночного тормоза, эффективность торможения |
| 22 | Индикатор пассивной безопасности |
| 23 | Состояние аккумулятора системы зарядки |
| 24 | Индикатор работоспособности блока управления потоком фар |
Демонтаж приборной панели
Снять заказ на Камри 40 несложно. Для этого нужно выполнить следующую последовательность работ:
- Снимите поддельные панели, размещенные под приборной панелью.
- Выкрутите два винта, которыми нижняя часть панели приборов крепится к кузову.
- Выкрутите два винта, расположенные над приборной панелью.
- Снимаем декоративную накладку с панели приборов.
- Переместите панель приборов так, чтобы можно было отсоединить разъем.
- Снимаем приборную панель.
Расположение креплений приборной панели:
Схема расположения элементов крепления приборной панели
Особенности схемотехнического исполнения приборных панелей
Перед разборкой и разборкой элементов приборной панели, для ремонта необходимо проверить серийный номер заказа на совместимость фурнитуры и распиновку разъема для подключения к электрооборудованию автомобиля. В большинстве случаев распиновка компоновки американского автомобиля не соответствует европейской и тем более азиатской. Фото схемы приборной панели показано ниже

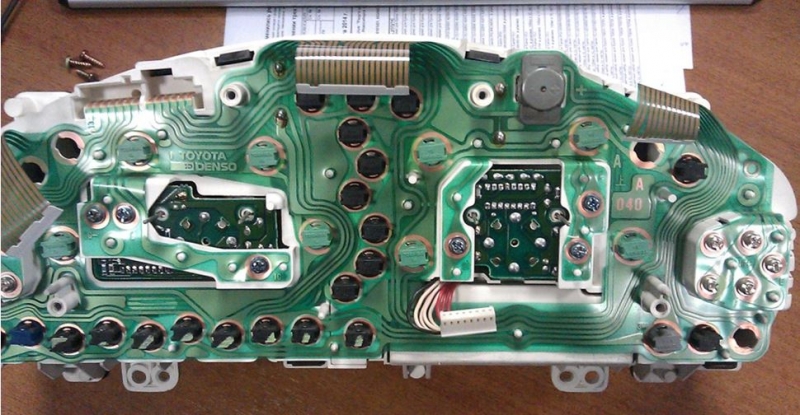

Монтажная пластина на приборной панели
Серийный номер разработки платы расположен на правой стороне платы. Для карты, представленной на фото, он соответствует 040. То есть эта карта полностью совместима только с картами с таким же номером. При покупке устройства на вторичном рынке нужно выбирать карты с таким же номером. В противном случае придется попробовать изменить распиновку разъема подключения, иначе отдельные значки индикации или элементы управления не будут работать.

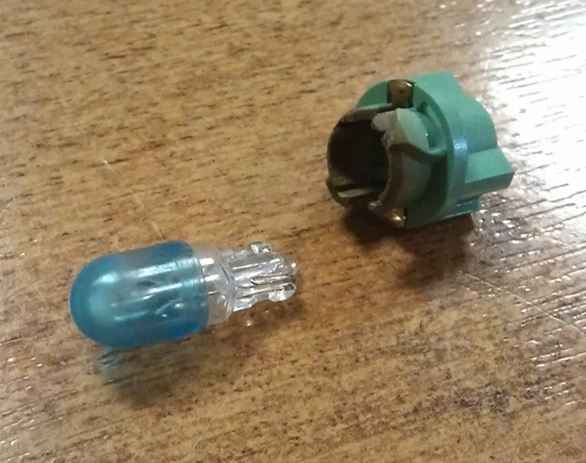

Контрольные лампы на панели приборов выполнены в традиционном исполнении. Они представляют собой традиционные лампы накаливания.
Индикатор света
На панели приборов есть микросхема, в которой хранится информация об общем пробеге автомобиля (одометр). Чтобы «сжать» эту информацию до нужных значений, также необходимо размонтировать ординату.
В процессе ремонта приборной панели часто требуется замена оборудования компаратора. Разобрать их несложно, однако следует проявлять особую осторожность при снятии инструмента стрелки.

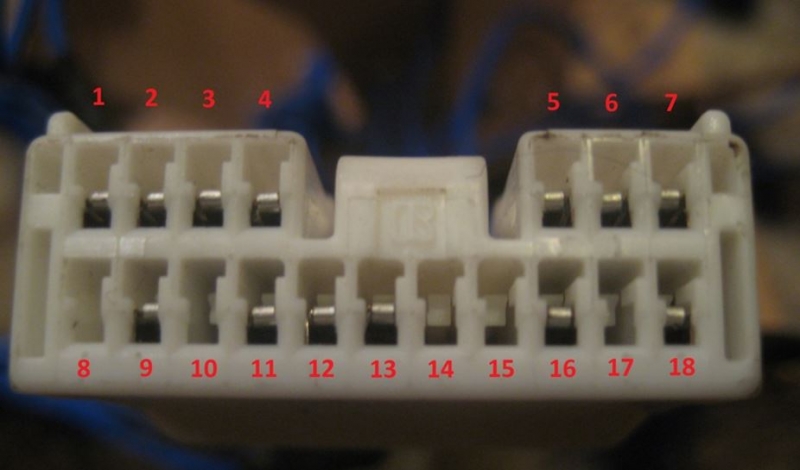

Распиновка одного из вариантов подключения разъема представлена на рисунке:
Схема подключения к электросети автомобиля представлена на рисунке:
Схема подключения электрооборудования автомобиля
Если у автомобиля другая распиновка разъема, соединения необходимо перемонтировать согласно электросхеме данной модели автомобиля Camry 40.
Цена приборных панелей Camry 40
2006-2011 Camry V40 Factory Dash Item — 2922294,
Серийный номер 83800-06F20.
На вторичном рынке такую модель можно найти по цене от 1500 до 2000 рублей. Новая приборная панель может стоить от 25000 рублей.
