Безопасность и комфорт вождения автомобиля зависят от состояния тормозной системы. Некоторые из самых важных частей — колодки, диски и суппорты. Их неправильное состояние может привести к невозможности вовремя остановить машину.
Поэтому необходимо следить за состоянием ключевых элементов тормозной системы Тойота Королла 120 и своевременно проводить плановое обслуживание и заменять изношенные или поврежденные детали.

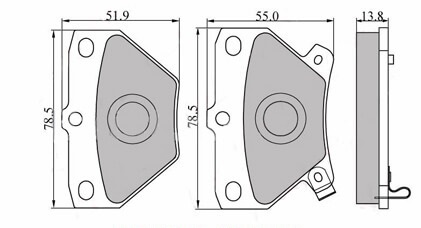

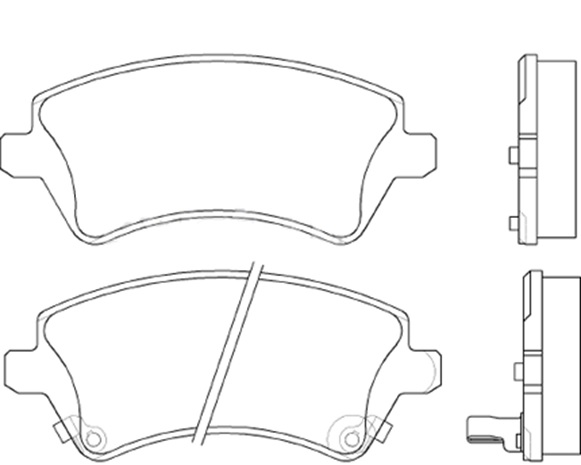

Колодки тормозные 04465-13050
Артикул оригинальных передних тормозных колодок зависит от года выпуска Toyota Corolla 120. Таким образом, автомобили, выпущенные до мая 2004 года, комплектовались расходными материалами с каталожным номером 04465-13050. Цена их колеблется от 800 до 1700 рублей. В 05.2004 модернизированы тормозные колодки.

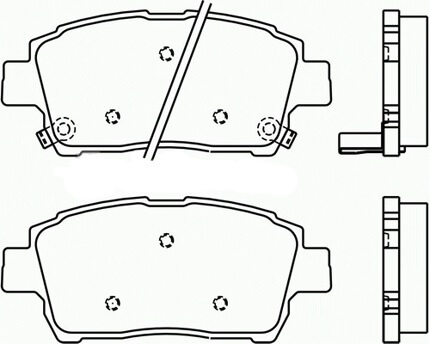

Тормозные колодки 04465-02130
Усовершенствованные изделия стали устанавливать на автомобили с бензиновым двигателем. Они получили артикульный номер 04465-02130. Их форма и размер отличаются от предыдущих колодок, поэтому взаимозаменяемости нет. Колодки нового типа не устанавливались на автомобили с дизельными двигателями, поэтому такие автомобили комплектуются только расходными материалами с артикульным номером 04465-13050.
Колодки 04465-02130, устанавливаемые с мая 2004 года, имеют высокую цену, которая может превышать 3000 рублей. Владельцы автомобилей обнаружили, что у этих расходных материалов есть аналогичный владелец Toyota с каталожным номером 04465-YZZDC. Цена на таблетки около 1500 рублей.
Колодки 04466-52030
Колодки задних дисковых тормозов, устанавливаемые на Corolla 120, также имеют артикульный номер, который варьируется в зависимости от года выпуска. До мая 2004 г расходники устанавливались под номером 04466-52030 и стоили от 800 до 2000 руб.
Новые модернизированные задние ступичные подшипники получили номер детали 04466-02160. Цена на оригинал от 1800 до 3500 руб. У Toyota есть колодки марки 04466-YZZD9, которые подходят для Corolla 120 по более низкой цене. Цена их варьируется от 800 руб.
04466-YZZD9 колодки
Автопроизводитель выпустил автомобили Corolla 120, оснащенные задними барабанными тормозами. Это конструктивное решение мало использовалось, так как на машину такой тормозной системы было мало. Несмотря на это, все еще есть автомобили, требующие замены колодок заднего барабана. Для них Тойота выпускает оригинальный расходник под артикулом 4654020080. Его цена 600-1000 руб.
Содержание
Артикул и стоимость хороших передних тормозных колодок для Toyota Corolla 120 от сторонних производителей
Отзывы бывалых автолюбителей говорят о том, что лучше ставить оригинал, но для экономии можно использовать аналоги от сторонних производителей. Их хорошие варианты, не уступающие по качеству и характеристикам брендовой продукции, представлены в таблице ниже.
Таблица — Хорошие аналоги оригинальных колодок передних 04465-13050
| Режиссер | Код продавца | Ориентировочная стоимость, руб |
|---|---|---|
| Запчасти-Молл | PKF003 | 430–550 |
| Ремса | 097102 | 820–980 |
| TRW | GDB3317 | 1100–250 |
| Bosch | 0986495242 | 900-1100 |
| Delphi | LP1896 | 1300-1500 |
Таблица — Похожие ваучеры 04465-02130
| Режиссер | Код продавца | Ориентировочная стоимость, руб |
|---|---|---|
| Планиметрия | ADT342133 | 880-1130 |
| СЪЕЛ | 13046058152 | 2300–2700 |
| ABE | C12101 | 660-710 |
| Nipparts | J3602101 | 1000–1200 |
| Камока | JQ1013146 | 800-930 |
Таблица — Лучшие аналоги оригинальных колодок задних 04466-52030
| Режиссер | Код продавца | Ориентировочная стоимость, руб |
|---|---|---|
| Bosch | 0986424630 | 600-680 |
| Мейл | 0252352114W | 590-650 |
| Мышцы живота | 37136 | 770-850 |
| Delphi | LP1447 | 490-550 |
| Ашика | 5102203 | 510-630 |
Таблица — Похожие ваучеры 04466-02160
| Режиссер | Код продавца | Ориентировочная стоимость, руб |
|---|---|---|
| LPR | 05P1068 | 600-650 |
| Привет-q | SP1503 | 700-720 |
| Bosch | 0986424790 | 1100-1350 |
| Планиметрия | ADT342131 | 850-930 |
| Уличный дом | 287402 | 1050-1370 |
Таблица — Рекомендуемые аналоги оригинальных колодок заднего барабана 4654020080
| Режиссер | Код продавца | Ориентировочная стоимость, руб |
|---|---|---|
| СЪЕЛ | 03013704592 | 1900-2450 |
| Nipparts | N3502086 | 930-1070 |
| Мейл | 30145330007 | 890–1000 |
| TRW | GS8723 | 1200-1500 |
| Behr-Hella | 8DA355050651 | 1390-1620 |
Требуемые инструменты для замены передних колодок
Для замены передних тормозных колодок вам понадобятся инструменты, указанные в таблице ниже.
Таблица — Список инструментов, необходимых для замены передних тормозных колодок
| Имя | Примечание |
|---|---|
| Ключ | «в пределах 14» |
| Разъем | При отсутствии лифта |
| Груша | Его можно заменить шприцем |
| Ключ от воздушного шара | Снять колесо |
| Зажим | Нажать тормозной поршень |
Замена передних колодок на Королла 120
Чтобы заменить передние накладки, следуйте приведенным ниже инструкциям.
- Поднимите переднюю часть автомобиля
Поднятое колесо

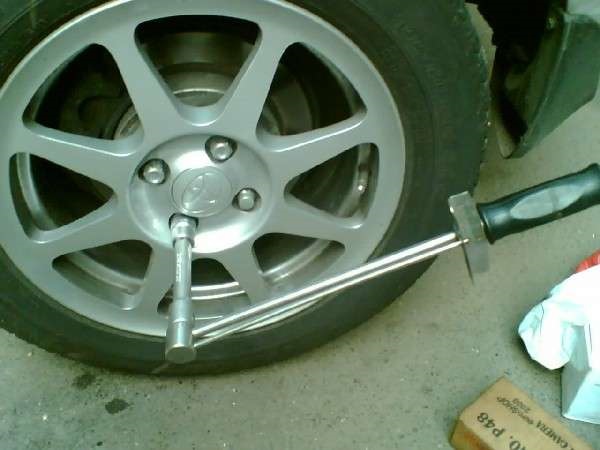

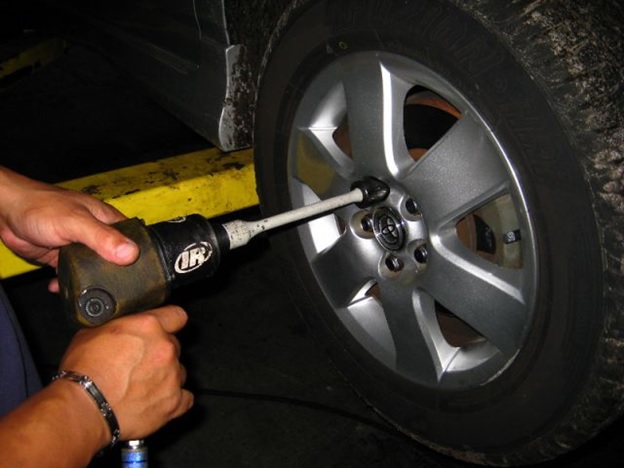

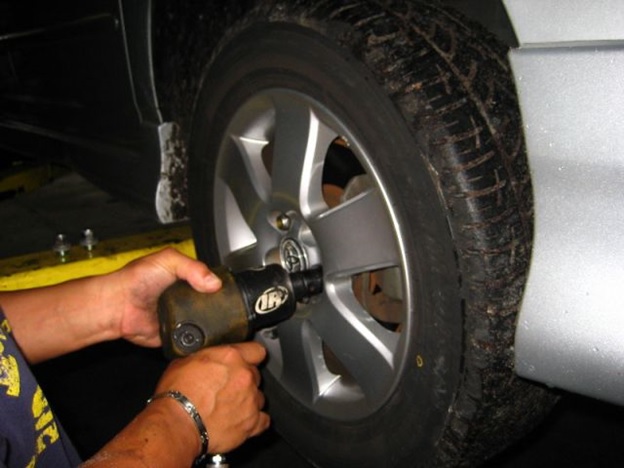

- Откручиваем колесо от ступицы.
Снятие колеса

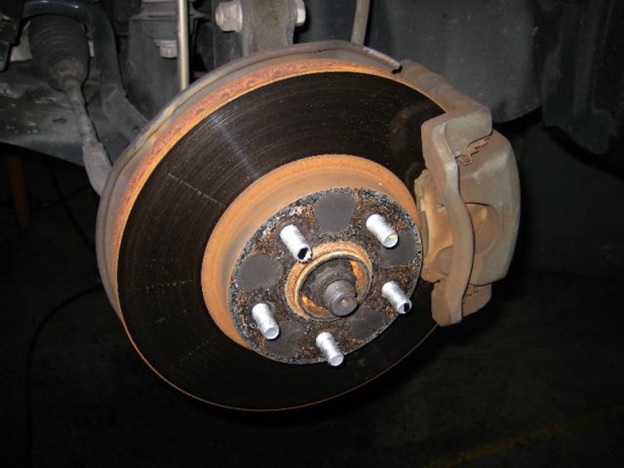

Вид после снятия колеса

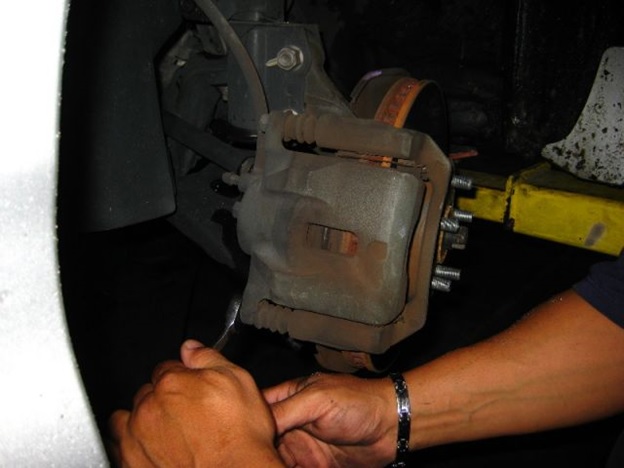

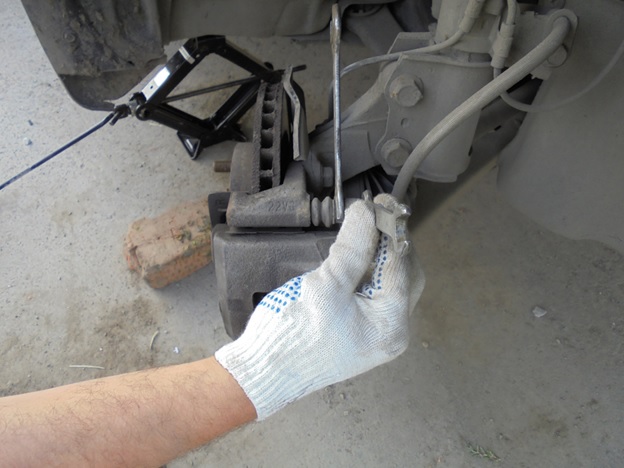

- Откручиваем нижний опорный кронштейн.
Процесс откручивания крепления суппорта

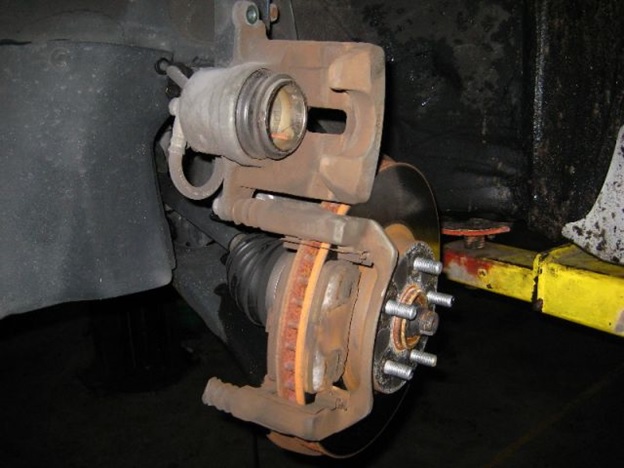

- Поднимите суппорт.
Повышенный калибр
- Снимите тормозные колодки.
Старые тормозные колодки

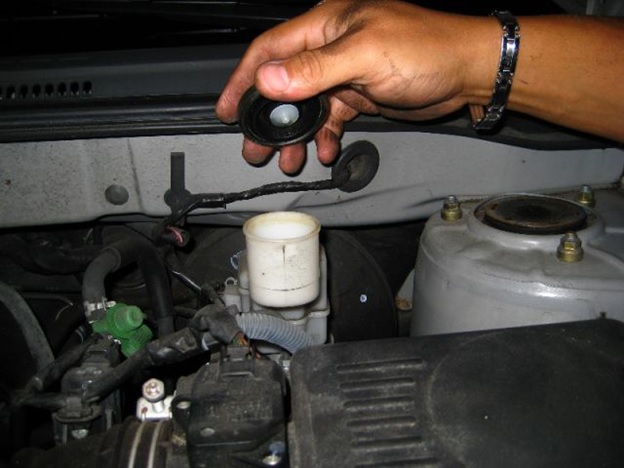

- Откройте крышку бачка с тормозной жидкостью.
Процесс открытия крышки бачка тормозной жидкости

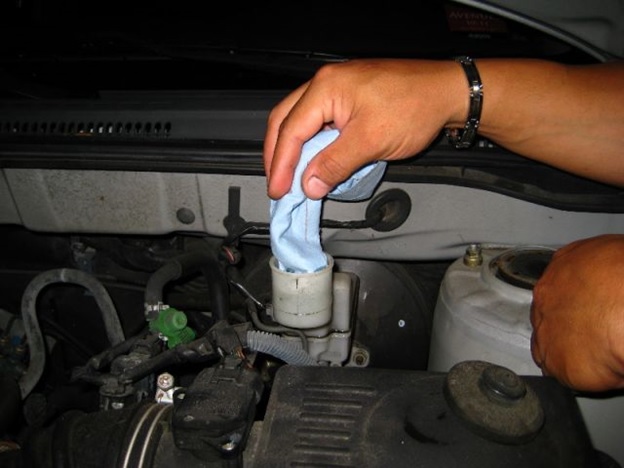

- Проверить уровень тормозов. Если она близка к максимальной отметке, необходимо перекачать жидкость. В противном случае он может вылезти при нажатии на плунжер.
Прокачка тормозной жидкости

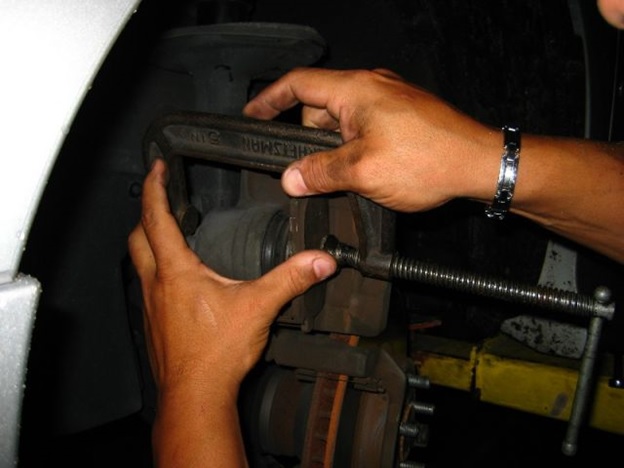

- Нажмите на поршень суппорта.
Утопленный поршень

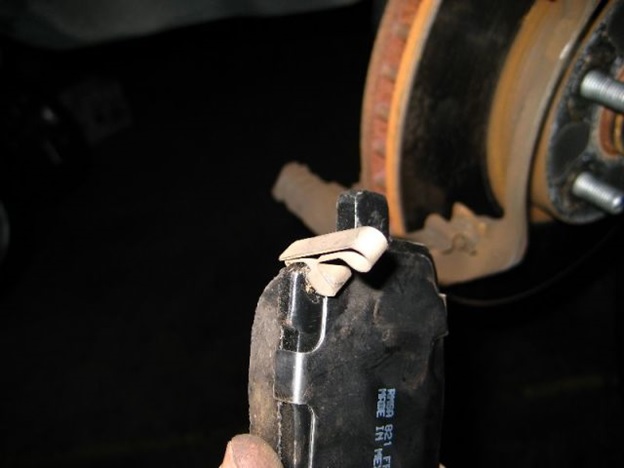

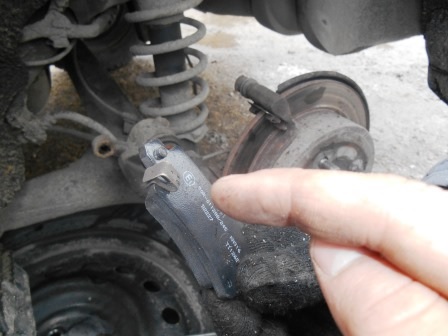

- Снимаем датчик износа со старых колодок.

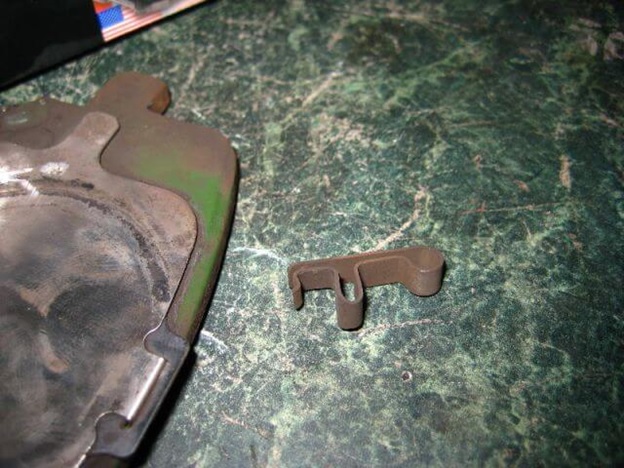

Датчик износа
- Установите датчик износа на новую колодку.
Датчик износа колодок

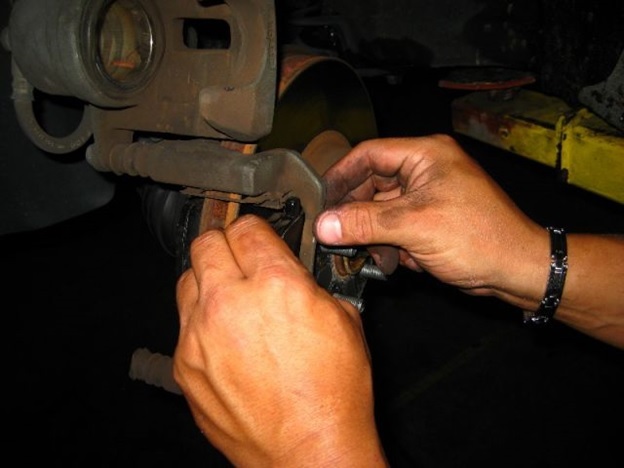

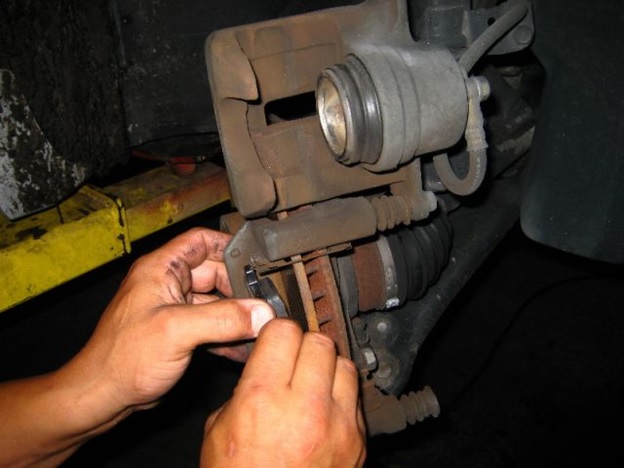

- Установите новые колодки.
Установка обуви
Новая внешняя накладка
- Установите вторую колодку.
Сборка обуви

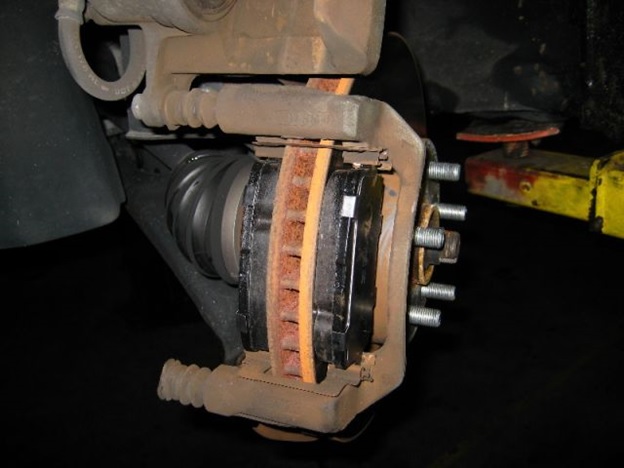

Установленные колодки

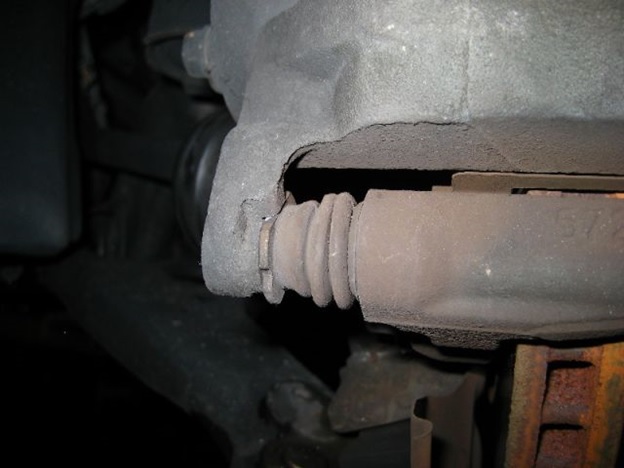

- Пыльник, защищающий рельсы, должен быть совмещен с ушком зажима.
Пыльник
- Затяните болт.
Строительный процесс
- Закройте бак.
- Добавьте жидкость в емкость. Запрещается использовать для этих целей перекачиваемую жидкость, так как она очень гигроскопична. При зарядке следите за тем, чтобы в корпус не попадала жидкость.

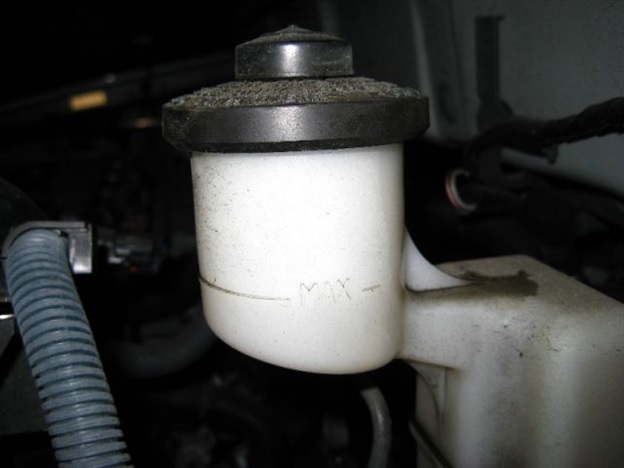

Бачок тормозной жидкости

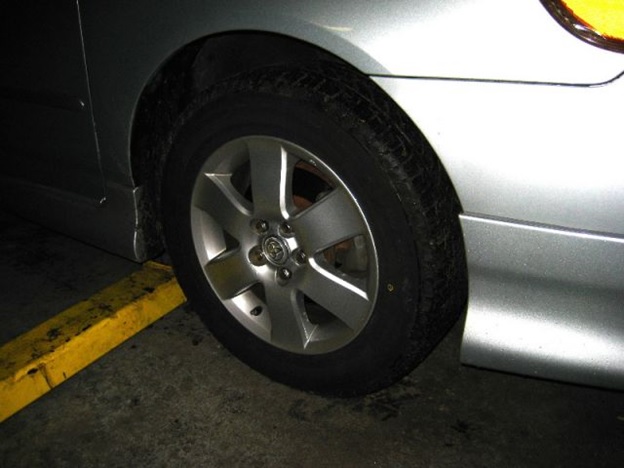

- Установите колесо.
Установка колеса
- Проверить работу тормозной системы.
Требуемые инструменты для замены задних колодок
Для успешной замены задних тормозных колодок требуются инструменты, указанные в таблице ниже.
Таблица — Инструменты для замены задних колодок
| Имя | Примечание |
|---|---|
| Ключ | «до 12» |
| Отвертка | Плоское лезвие |
| Лом | Его можно заменить на прочный стержень |
| Ключ от воздушного шара | Снять колеса |
| Разъем | Не требуется с лифтом |

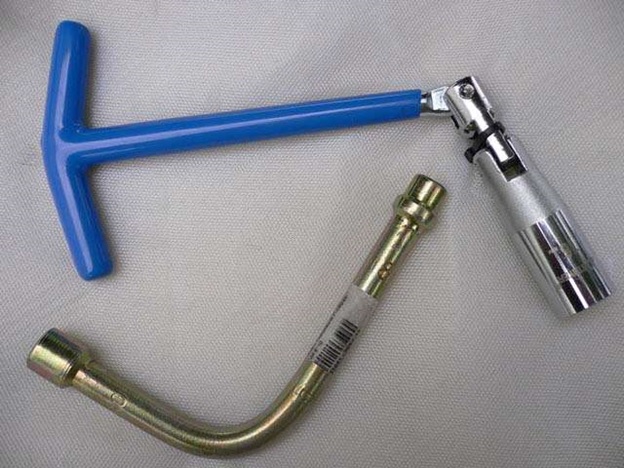

Инструменты
Пошаговая замена задних колодок на Corolla 120
Чтобы заменить колодки заднего диска, следуйте приведенным ниже инструкциям.
- Снимаем заднее колесо.
- Поднимите автомобиль.
Снятие колеса

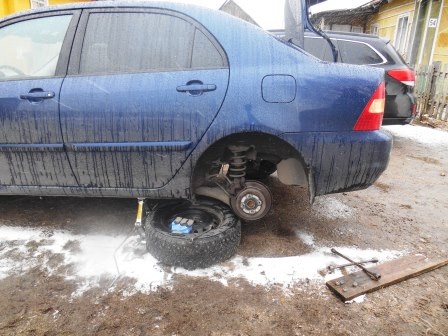

- Установите опоры, например снятое колесо.

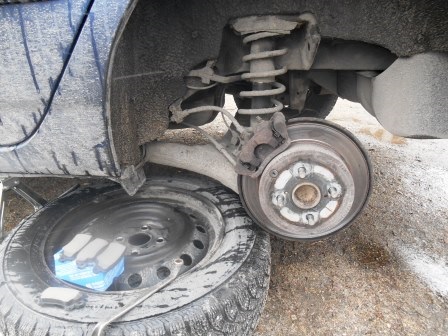

Автомобиль на подставке
- Бесплатное рабочее место.

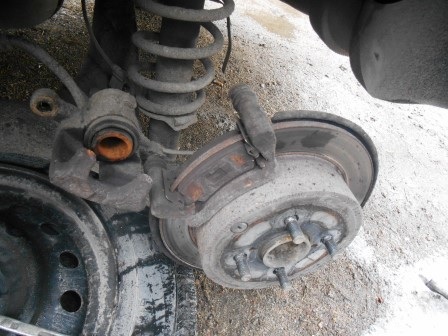

Вид со снятым колесом

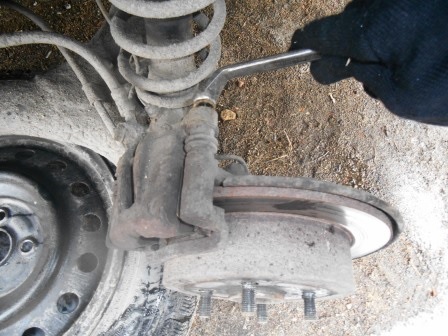

- Снимите верхний болт суппорта.
Откручиваем крепление суппорта

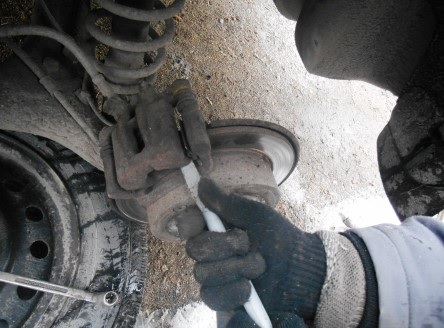

- Поверните датчик.

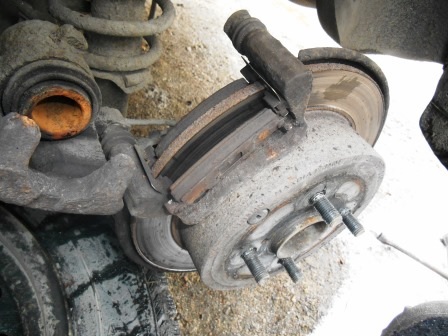

Процесс «открытия» захвата
Получите доступ к колодкам

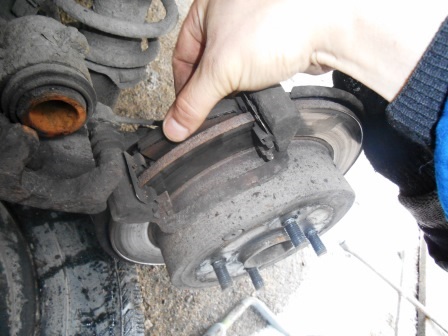

- Снимите старые тормозные колодки.
Старые тормозные колодки
Удаление подушечек
- Установите новые колодки.
Установка колодок
- Собрать все в порядке, обратном снятию.
Замена задних барабанных колодок
Некоторые Corollas 120 для рынка США имеют задние барабанные тормоза. Для замены колодок рекомендуется заранее приобрести новый комплект пружин и проставку.

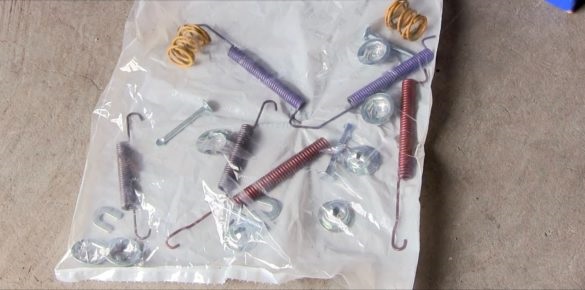

Пружинный набор
Инструкция для замены задних барабанных колодок

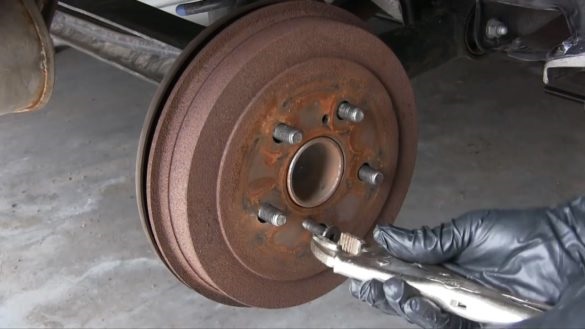

- Снимите барабанный диск. Поскольку он часто прилипает, предусмотрены два резьбовых отверстия для облегчения разборки.
Разборка барабана

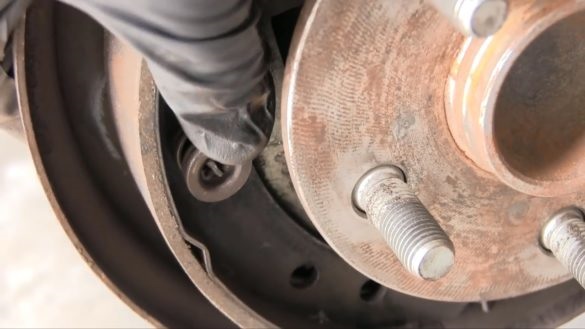

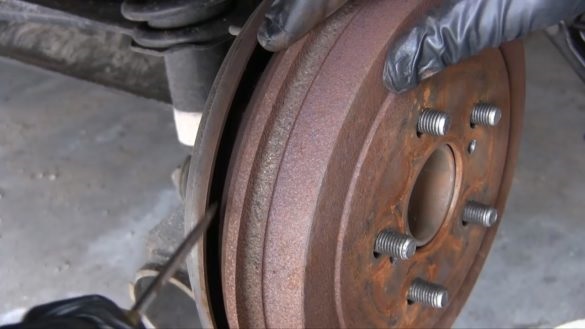

- Чтобы барабан не застрял, вставьте отвертку в прорезь и надавите на башмак.
Нажмите отверткой

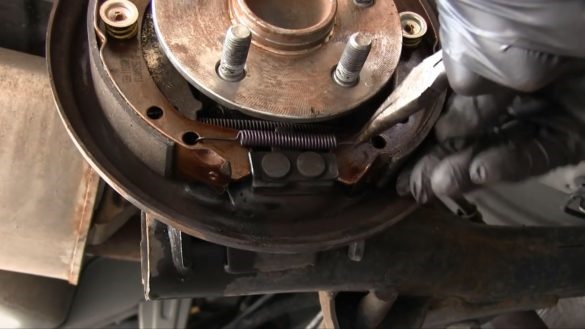

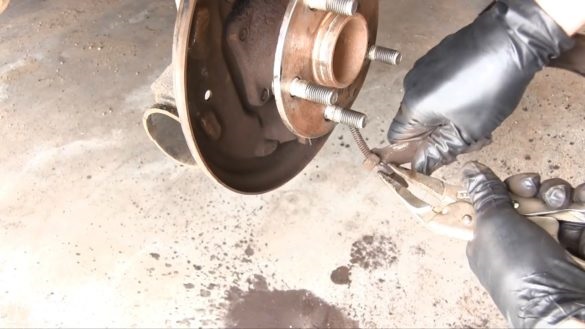

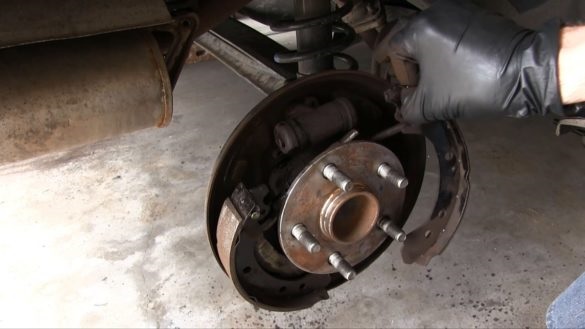

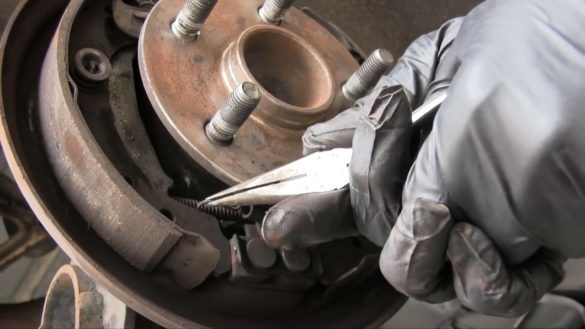

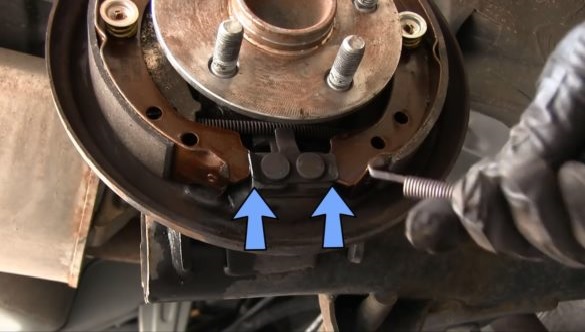

- Снимите нижнюю пружину.
Снятие пружины

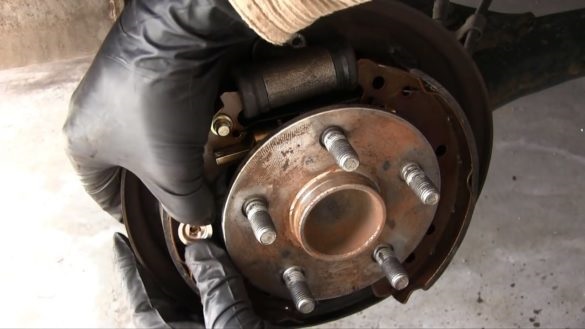

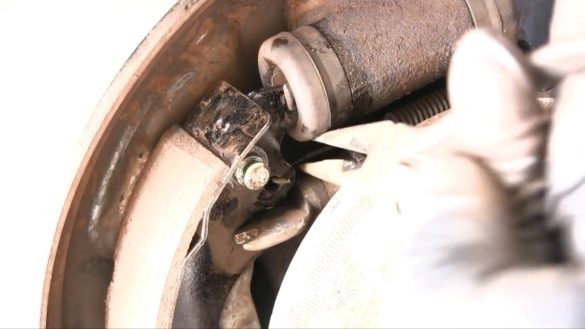

- Снимите два зажима.
Остановлен
Удаление защелки

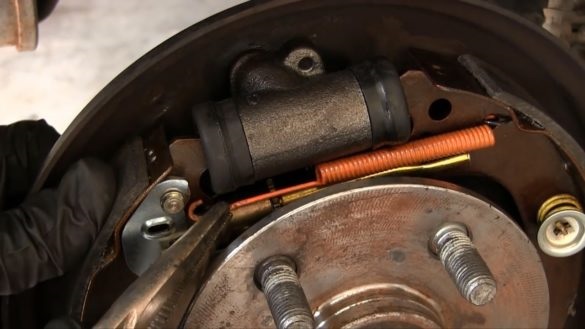

- Отсоедините верхнюю пружину.
Снятие верхней пружины
- Снимите крышки.
Удаление покрытий

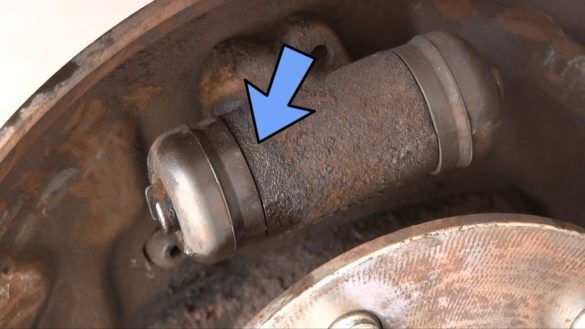

- Проверьте состояние тормозного цилиндра.
Негерметичный тормозной цилиндр
- Отсоедините трос стояночного тормоза.
Отсоединение троса стояночного тормоза

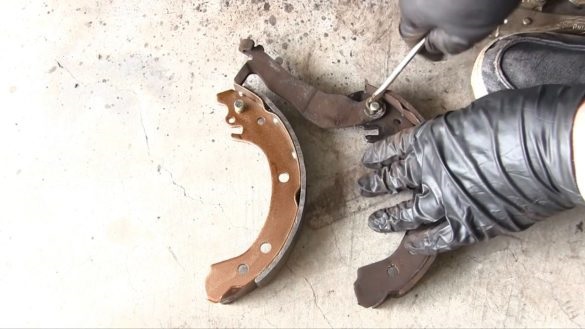

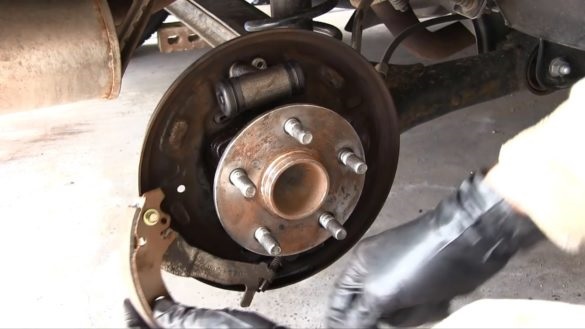

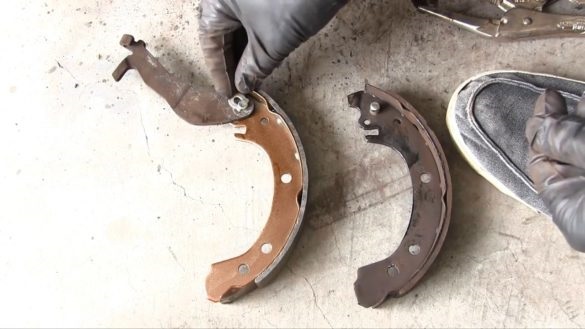

- Снимите рычаг управления ручным тормозом.
Положение рычага трансмиссии
Снятие рычага
- Установите рычаг привода на новую колодку.
Крепление рычага
- Подсоедините провод стояночного тормоза.
Подключение троса стояночного тормоза

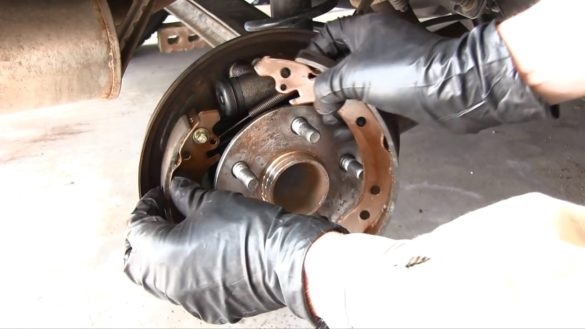

- Установите колодки на место.
- Соедините колодки с верхней пружиной.
Установка колодок
- Установите зажимы.
Крепление защелки
- Проверьте положение нижних концов подушек в сиденьях.
Проверка установки колодок
- Установите нижнюю пружину.
Пружинное соединение колодок
- Заблокировано.
Установка пружинной пластины

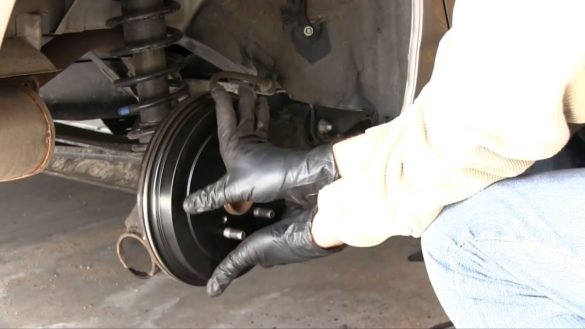

- Отрегулируйте посадку колодок на барабане. Ставим на барабан.
Завершение замены колодки
Товар и стоимость оригинальных суппортов Corolla 120 и их аналогов
Оригинальные суппорты, которые стоят 7500-12000 рублей, имеют артикулы:
- левая задняя — 4775002110.
- правый задний — 4773002110;
- левый передний — 4775002190;
- правый передний — 4773002190;
Их аналоги представлены ниже.
Таблица — Перечень аналогов суппорта переднего правого марки Corolla 120
| Производственная компания | Номер статьи | Стоимость, руб |
|---|---|---|
| FTE | RX579860A0 | 5200 |
| TRW | BHX391E | 6500 |
Таблица — Список аналогов оригинальной Короллы 120 левый передний суппорт
| Имя бренда | Номер статьи | Стоимость, руб |
|---|---|---|
| FTE | RX579859A0 | 5000 |
| Мышцы живота | 727161 | 4100 |
Таблица — Список аналогов оригинального суппорта Королла 120 задний правый
| Производственная компания | Код продавца | Стоимость, руб |
|---|---|---|
| NTY | HZTTY011 | 2500 |
| Мышцы живота | 721342 | 3900 |
Таблица — Список аналогов оригинального суппорта Королла 120 задний левый
| Производственная компания | Номер каталога | Стоимость, руб |
|---|---|---|
| TRW | BHQ305 | 3500 |
| Мышцы живота | 721341 | 4000 |
Оригинальный ремкомплект, цена которого 1100-1500 рублей, имеет артикул:
- задний — 0495609020.
- передний — 0495202030;
Таблица — Перечень аналогов ремкомплекта суппорта переднего Королла 120
| Производственная компания | Номер статьи | Цена, руб |
|---|---|---|
| СУББОТА | ST0495202230 | 550 |
| Фебест | 0174ZZE120F | 850 |
Таблица — Перечень аналогов ремкомплекта заднего суппорта Королла 120
| Производственная компания | Номер каталога | Цена, руб |
|---|---|---|
| ERT | 410028 | 660 |
| Френкит | 810002 | 680 |
Описание замены суппортов на Corolla 120
Замена суппорта проводится по инструкции.
- Снимите колесо и поверните рулевое колесо до упора.

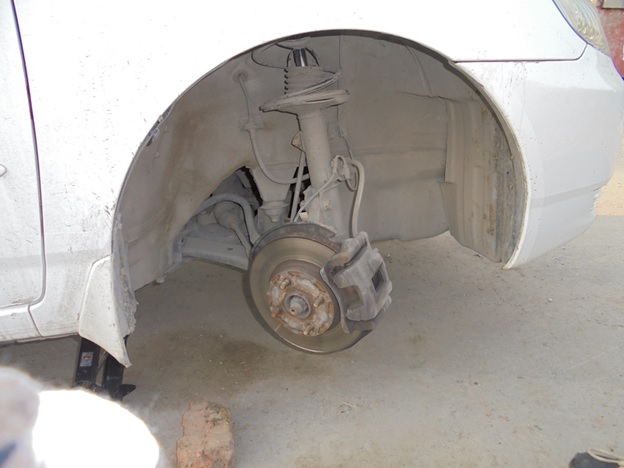

Вид после снятия колеса
- Откручиваем суппорт.
- Пережать тормозной шланг.
- Погрузите поршень в цилиндр.
Снятие суппорта
- Установите новый суппорт в порядке, обратном снятию.
Описание ремонта суппортов на
Преждевременная замена ТА приводит к накоплению влаги в системе. Из-за этого на поршне ржавеет и образуются клинья. Для устранения проблем с коррозией требуется ремонт путем очистки старого поршня или установки новой детали.
Ржавый поршень
Заклинивание тормозов помогает удалить жир с рельсов.

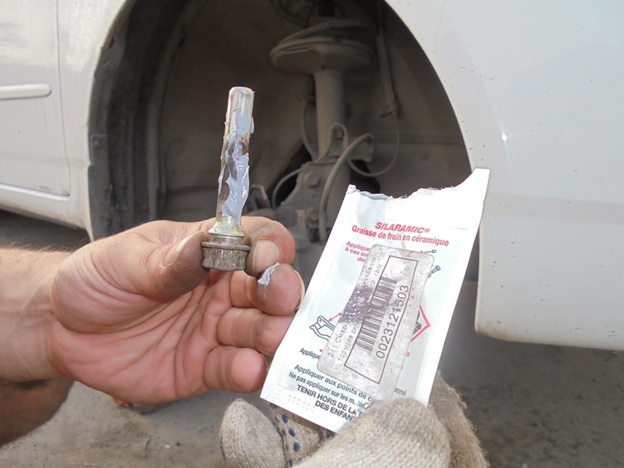

Смазка направляющей
Поломка гильзы тормозного цилиндра устраняется установкой нового изделия из ремкомплекта.

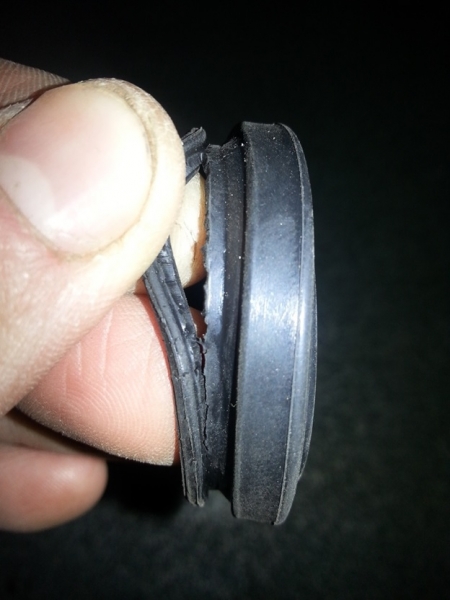

Сапог порван
Артикул и цена на оригинальные задние и передние тормозные диски и их аналоги
Оригинальные тормозные диски:
- задний — 4243102080, цена которого 3400 руб.
- передний — 4351213030, стоимостью 2900 рублей;
Их аналоги представлены ниже.
Таблица — Аналоги оригинальных передних тормозных дисков Королла 120
| Производственная компания | Код продавца | Стоимость, руб |
|---|---|---|
| LPR | T2001V | 1500 |
| Ремса | 674210 | 1300 |
Таблица — аналоги задних тормозных дисков Corolla 120
| Имя бренда | Номер статьи | Стоимость, руб |
|---|---|---|
| ABE | C42044ABE | 900 |
| Bosch | 986479149 | 1550 |
Замена передних и задних тормозных дисков на Королла 120
Инструкция по замене передних дисков:
- Установите новый диск.
- Вверните два болта в отверстие для разборки диска, пока они не будут сняты.
- Снимаем суппорт и колодки.
- Снимаем колесо.
Замена заднего тормозного диска выполняется таким же образом, однако необходимо выполнить несколько дополнительных действий:
- После замены диска разведите и разровняйте колодки.
- Используйте отвертку, чтобы разгладить колодки стояночного тормоза.
- Опустить ручник.
