Некоторые модели головных устройств Honda Accord 7 не имеют входов для подключения внешних аналоговых и цифровых источников звука: входы AUX и USB. Наличие этих входов значительно расширяет возможности штатных функций автомагнитолы, а именно:
- организация громкой связи;
- подключение основного блока к усилителю низкого уровня.
- возможность подключения мобильной связи для воспроизведения музыкальных файлов;
- воспроизведение цифровых аудиофайлов с различных носителей;
Организовать подключение штатных автомагнитол Honda Accord 7 через разъемы AUX и USB можно несколькими способами. К основным методам относятся:
- приобретение и установка специальных переходных модулей (переходников) с входами AUX и USB;
- доработка принципиальной схемы автомагнитолы, установка на радиоплату дополнительных радиоэлементов, проводников и переходников.
- установка FM-передатчиков, преобразующих цифровой поток в частотно-модулированный сигнал, принимаемый FM-приемником основного блока на определенной частоте;
У каждого из этих методов есть свои преимущества и недостатки. Рассмотрим подробнее, как подключить входы к головному устройству Accord 7.
Содержание
FM-трансмиттер
Многие автомобильные стереосистемы OEM не позволяют подключать USB-накопитель. Некоторые записывающие устройства с USB-входом не могут воспроизводить цифровые аудиофайлы, расположенные на носителях со сложной иерархией файловой системы. В таких ситуациях самый простой способ решить проблему — приобрести универсальный FM-передатчик. Он передает цифровой аудиопоток информации в сигналы спектра с частотной модуляцией в диапазоне FM.
FM-передатчики имеют встроенный адаптер питания, подключенный к гнезду прикуривателя, пульт дистанционного управления, цифровой дисплей. В зависимости от качества исполнения, потребительских и функциональных характеристик, репутации производителя стоимость таких передатчиков варьируется от 300 до 3000 рублей.
Основные преимущества использования FM-передатчиков для подключения к штатной магнитоле:
- простота эксплуатации и настройки (достаточно установить передатчик в прикуриватель, настроить на свободную частоту);
- когда вы продаете свой автомобиль, вы можете легко удалить FM-передатчик.
- нет необходимости вводить в схему штатную магнитолу, разбирать и разбирать ее, устанавливать в машину нестандартные дополнительные модули;
Недостатки использования FM-передатчика:
- низкая надежность недорогих FM-передатчиков;
- низкая помехозащищенность (особенно в условиях высокого уровня радиопомех в крупных городах и промышленных центрах).
- недостаточное качество воспроизведения сигнала;
- экранирование канала связи FM элементами корпуса;
- наличие дополнительного потребителя в розетке прикуривателя;
- возможная необходимость восстановления канала связи при длительных поездках (в регионе посещения канал связи может быть занят местной радиостанцией);
Приобретение и установка специальных модулей-переходников
Купить переходник можно на aliexpress. Стоимость одной из моделей около 3000 рублей.

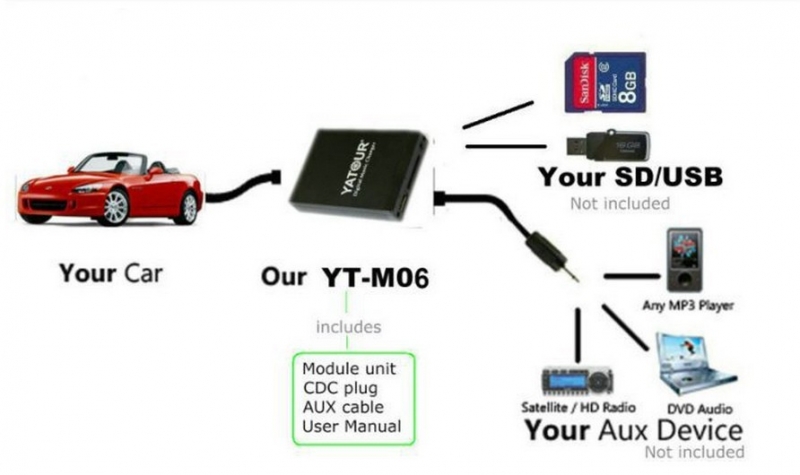

Схема подключения

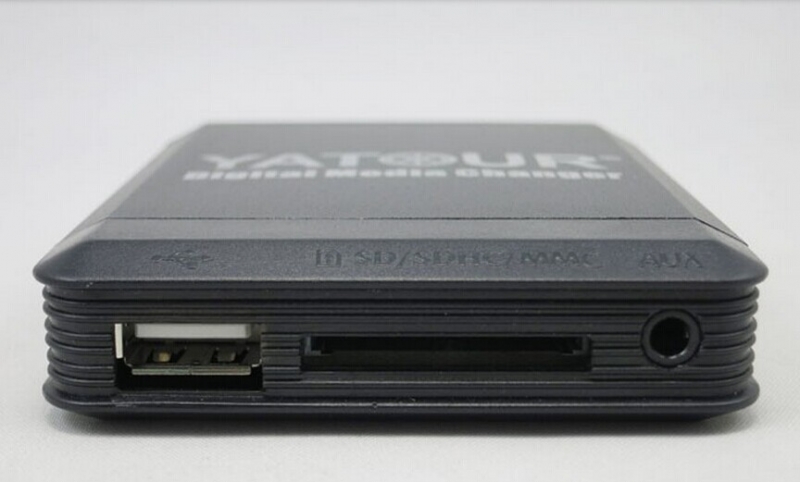

На переходнике установлены разъемы aux и yusb.
Адаптер

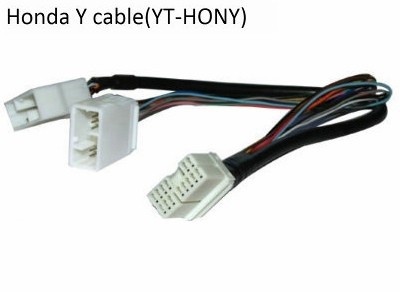

Для подключения к штатной автомобильной стереосистеме HONDA в комплект входит набор кабелей для подключения к автомобильной стереосистеме.
Преимущества использования адаптера:
- обеспечивается качественное воспроизведение цифровых аудиофайлов;
- высокая помехозащищенность при соблюдении инструкций по установке.
- это устройство легко подключить своими руками;
- устройство универсально для подключения к другим магнитолам (при наличии соответствующего переходного кабеля), легко разбирается;
К недостаткам адаптера можно отнести:
- необходимость установки нестандартного дополнительного устройства;
- для подключения переходного кабеля необходимо разобрать автомагнитолу и коробку панели, что является трудоемкой операцией.
- высокая стоимость адаптера;
Последовательность демонтажных работ
Приведен видеоотчет о последовательности разборки штатной автомагнитолы и установки адаптера
При выполнении работ нужно обращать внимание на следующие особенности:
- работы необходимо производить в теплом помещении, чтобы не сломать хрупкие пластиковые конструкции;
- в некоторых случаях необходимо дополнительно защитить адаптер для повышения помехоустойчивости.
- доступ к некоторым застежкам затруднен, чтобы не повредить его, нужно использовать специальные удлинители;
- адаптер должен крепиться к внутренним деталям, а не просто навешиваться;
Установка дополнительного AUX разъема путем установки разъема, изменение принципиальной схемы автомагнитолы
Чтобы установить дополнительный вход AUX, необходимо внести некоторые изменения в стандартную плату автомобильного радиоприемника. Это требует определенных знаний и навыков в области радиотехники.

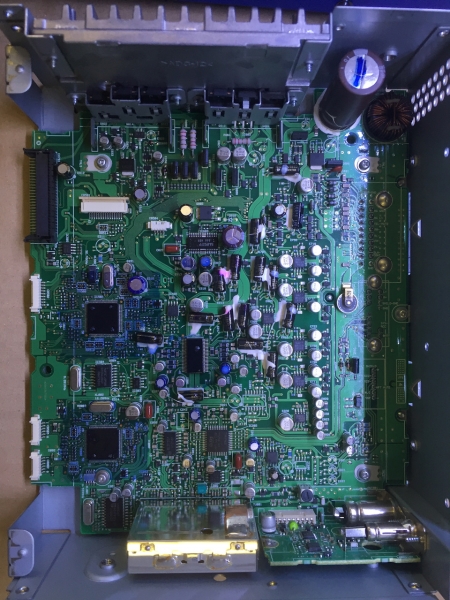

Внешний вид платы

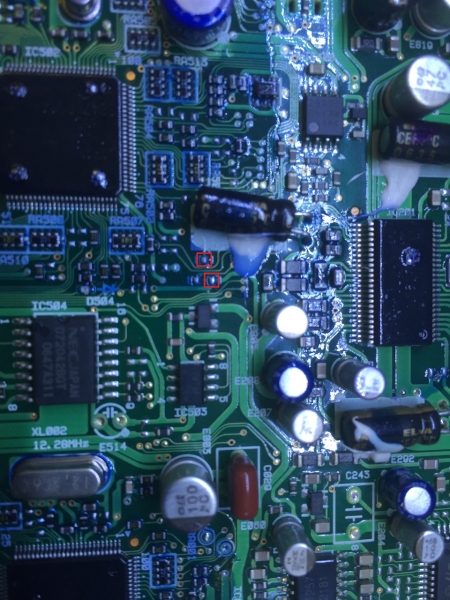

вам необходимо найти точки соприкосновения, показанные на рисунке ниже

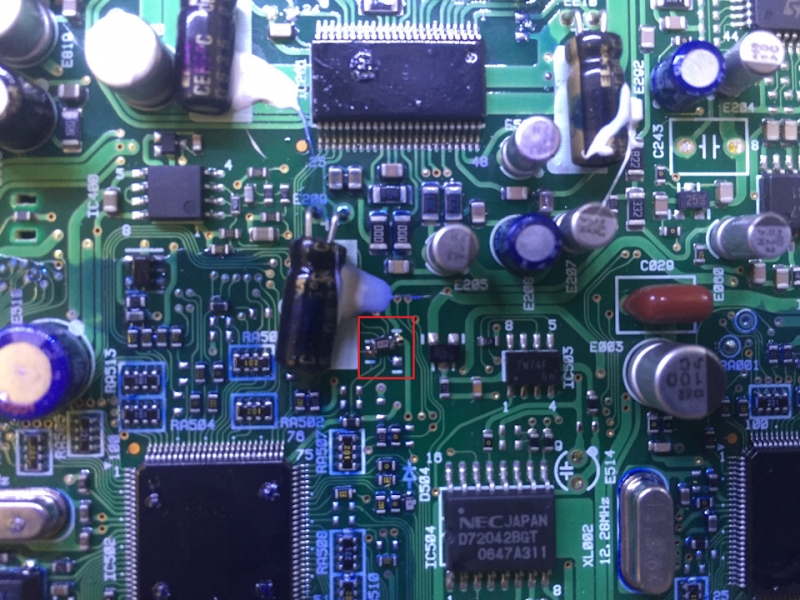

для исследования лучше всего использовать увеличительное стекло. Далее нужно залудить места пайки и припаять купленный ранее резистор на 10 кОм, как показано на фото ниже

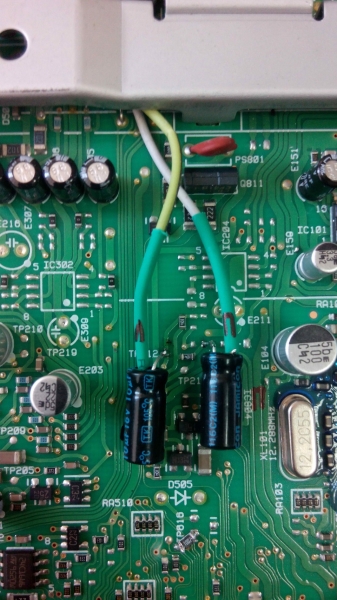

Затем найдите точки подключения электролитических конденсаторов для левого и правого аудиоканала, как показано на следующей фотографии
Точки подключения электролитического конденсатора
Номинальные размеры конденсаторов 10 мкФ X 16 В. Подключите отрицательные клеммы конденсаторов к соответствующим клеммам приобретенного разъема AUX.
Главное преимущество такого способа установки — минимальная стоимость. Минусов больше:
- высокие требования к навыкам работы;
- возможность повреждения автомагнитолы.
- необходимость разбирать и разбирать магнитолу;
