Безопасность и комфорт вождения Toyota Corolla 150 зависит от состояния тормозной системы. Его основные составляющие — диски, колодки и суппорты. Чрезмерный износ или поломка этих элементов может привести к остановке автомобиля.
По этой причине водитель рискует попасть в аварийную ситуацию. Поэтому важно следить за состоянием основных элементов тормозной системы, строго соблюдать интервалы технического обслуживания и приобретать для замены только качественные расходные материалы.

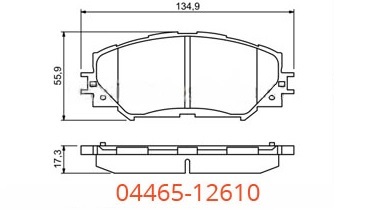

Оригинал 04465-12610
Toyota Corolla 150 комплектуется передними тормозными колодками разного типоразмера, которые различаются в зависимости от модели силовой установки. На автомобилях с бензиновыми двигателями есть расходники с артикульным номером — 04465-12610. Их цена 1400-2000 руб.
На автомобили с 1,4-литровым дизелем до февраля 2010 года устанавливались колодки 04465-02210, которые стоили 2500-4000 руб. Впоследствии была проведена модернизация, и с августа 2011 года Королла 150 стала комплектоваться только изделиями, артикульный номер которых 04465-02370. У этого оригинала есть фирменная замена 04465-YZZEC, которая дешевле. Так что цена на первые колодки 4000-6000 рублей, а на вторые 1500-2200 рублей.

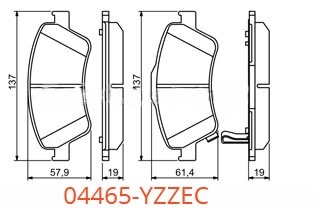

04465-YZZEC колодки
Королла 150 с 1,6-литровым дизелем до ноября 2008 года комплектовалась исключительно колодками 04465-02190, стоимостью 2-3 тысячи рублей. После усовершенствования расходных материалов производитель автомобилей с сентября 2009 года начал оснащать автомобили колодками артикулов 04465-02280 и 04465-0F010. От стоимости от 2000 до 2200 руб.

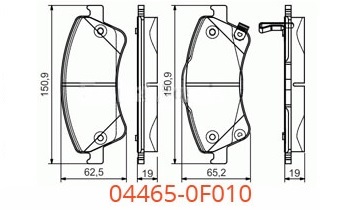

Размер обуви 04465-0F010
На Corolla 150 размер и код задних тормозных колодок также различаются в зависимости от типа трансмиссии. Автомобили с бензиновыми двигателями изначально оснащались колодками 04466-12130.
В ноябре 2011 года было произведено небольшое обновление и расходник получил артикул 04466-12140. Каталожный номер также был изменен в июне 2012 года. Колодкам был присвоен новый артикульный номер 04466-12150. При этом типоразмер расходных материалов одинаковый, поэтому они полностью взаимозаменяемы. Стоимость их варьируется от 1600 до 2400 рублей.

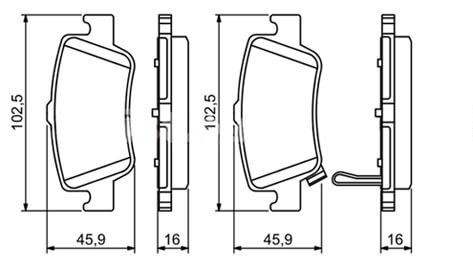

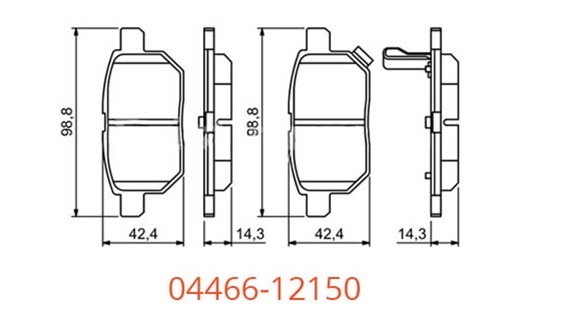

Задние колодки
На дизельных версиях Короллы 150 устанавливаются одинаковые колодки вне зависимости от объема силовой установки. До июня 2009 года устанавливались расходные материалы 04466-02180, а после — 04466-02181. Они взаимозаменяемы. Цена на прокладки порядка 2000-2300 рублей.
Колодки задние для автомобилей с дизельным двигателем
Содержание
Артикул и стоимость хороших передних и задних тормозных колодок для Toyota Corolla 150 от сторонних производителей
Поскольку цена оригинала завышена, многие автовладельцы считают, что аналоги лучше покупать у сторонних производителей. Ссылаясь на отзывы опытных водителей, в следующих таблицах представлен список рекомендуемых брендов.
Таблица — Хорошие аналоги оригинальных передних колодок 04465-12610
| Режиссер | Номер статьи | Ориентировочная стоимость, руб |
|---|---|---|
| ABE | C12121ABE | 780-830 |
| Привет-q | SP2093 | 900-990 |
| Выгода | 50002012 | 820-870 |
| Ремса | 123200 | 600-650 |
| Glober | 451454 | 300–310 |
Таблица — Похожие ваучеры 04465-02210
| Имя бренда | Код продавца | Ориентировочная цена, руб |
|---|---|---|
| Мышцы живота | 37544 | 1060–1200 |
| Ашика | 5002250 | 720-800 |
| Части Японии | PA250AF | 930-1070 |
| Запчасти-Молл | PKF038 | 890-960 |
| LPR | 05P1316 | 840-900 |
Таблица — Лучшие аналоги оригинальных колодок 04465-02370
| Режиссер | Номер каталога | Ориентировочная стоимость, руб |
|---|---|---|
| ABE | C12131ABE | 550-600 |
| Denckermann | B111189 | 840-880 |
| Я отправляю | MPT08 | 820-860 |
| Кашияма | D2286M | 960-1040 |
| Уличный дом | 2123200 | 1250-1500 |
Таблица — Аналоги 04465-02190
| Производственная компания | Код продавца | Ориентировочная стоимость, руб |
|---|---|---|
| Nipparts | N3602133 | 980–1200 |
| Планиметрия | ADT342174 | 1210-1300 |
| Нибк | PN1837 | 1800-2100 |
| Привет-q | SP1580 | 1200–1250 |
| Дако | 323903 | 690-800 |
Таблица — Рекомендуемые аналоги 04465-02280
| Производитель обуви | Код продавца | Ориентировочная цена, руб |
|---|---|---|
| Камока | JQ1018094 | 980-1050 |
| Сангсин | SP1580 | 1240–1350 |
| Уличный дом | 2134102 | 1460-1680 |
| Delphi | LP2104 | 1190-1370 |
| Мейл | 0252420419W | 850-900 |
Таблица — Хорошие аналоги оригинальных колодок задних 04466-12130, 04466-12140 и 04466-12150
| Режиссер | Номер каталога | Ориентировочная стоимость, руб |
|---|---|---|
| BRP | BRP2105 | 550-670 |
| Ремса | 128602 | 750-30 |
| Ашика | 5102214 | 640-690 |
| Nipparts | J3612033 | 680-800 |
| TRW | GDB3454 | 1150-1300 |
Таблица — Рекомендуемые аналоги 04466-02180 и 04466-02181
| Имя бренда | Номер каталога | Ориентировочная стоимость, руб |
|---|---|---|
| Выгода | 50004048 | 690-900 |
| Мышцы живота | 37616 | 930-1050 |
| Части Японии | PP220AF | 780-850 |
| Кашияма | D2299M | 800-860 |
| Нибк | PN1835 | 1260–1480 |
Пошаговая замена задних и передних колодок на Corolla 150
Ниже приведены инструкции по замене передних тормозных колодок.
- Открутите колесо от ступицы и снимите его.
- Отвинтите упор суппорта, расположенный внизу.
- Откройте капюшон.
- Поднимите машину.
- Отвинтите крышку бачка с тормозной жидкостью. Если его уровень близок к максимальному, суспензию необходимо прокачать.

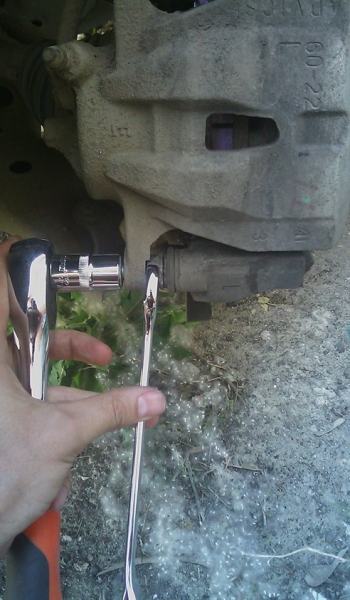

Расположение ключа и головки при откручивании нижнего держателя суппорта
- Поднимите суппорт.

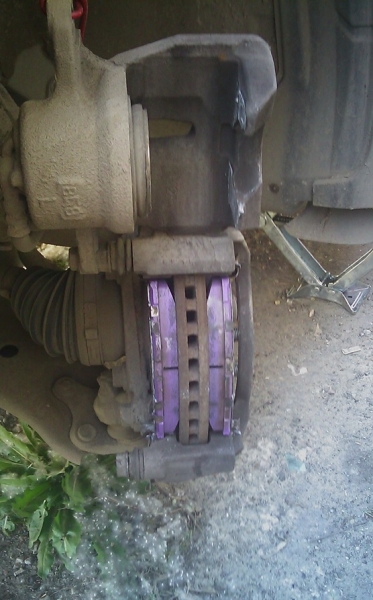

Поддержка повышена
- Вдавите поршень в тормозной цилиндр с помощью зажима.

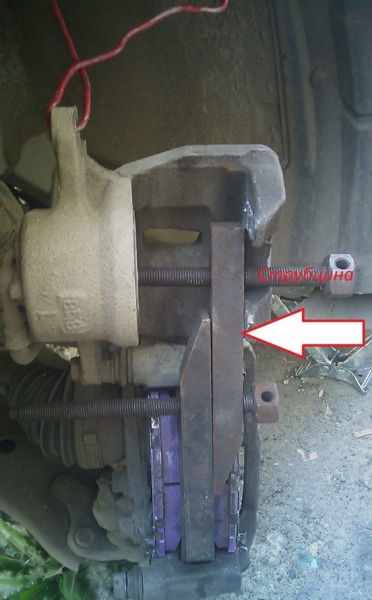

Депрессия поршня с суппортом
- Прижав скобы отверткой, нужно потянуть фиксатор на себя. Это позволит вам разобрать его.

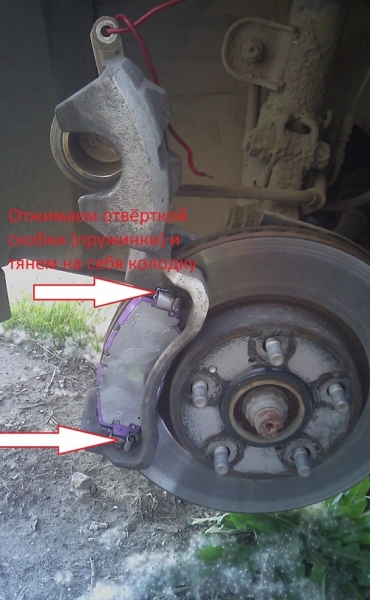

Удаление подушечек
- Разобрать снятый блок. Для дальнейшей сборки потребуются антискрипная пластина и датчики износа.

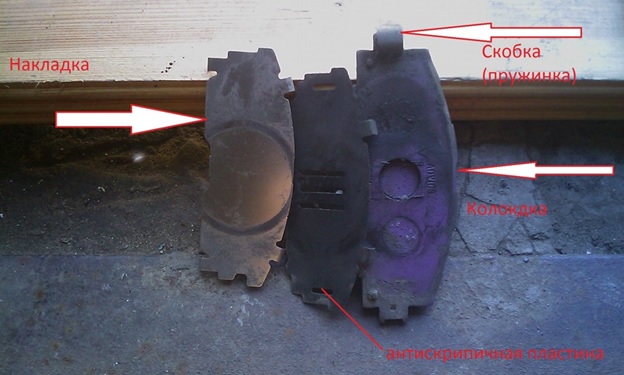

Разобранный блок
- Перенесите датчики износа и антискрипную пластину на новую колодку.

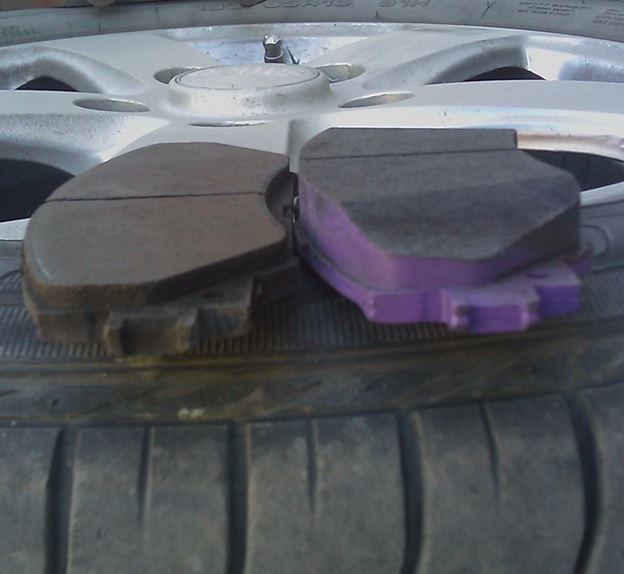

Старый и новый блок
- Затяните крышку бачка с тормозной жидкостью.
- Проверить работу тормозной системы.
- Установите замок в сиденье.
- Заполните тормозной бачок свежей жидкостью. Запрещается использовать для этих целей перекачиваемую жидкость. Он гигроскопичен, поэтому его нельзя использовать повторно. При перезарядке тормоза нужно следить, чтобы он не задевал корпус.
- Собрать все в порядке, обратном снятию.
Замена задних тормозных колодок производится по аналогичному алгоритму. Единственное отличие — это необходимость полностью снимать суппорт, так как трос стояночного тормоза не дает ему подняться.
Артикул и стоимость оригинальных суппортов Королла 150 и их аналогов
Номера деталей и приблизительные цены на новые оригинальные суппорты указаны в таблице ниже.
Стол — плоскогубцы марки Corolla 150
| Позиция | Номер статьи | Ориентировочная стоимость, тыс. Руб |
|---|---|---|
| Правая передняя | 4773012A10 | 10-32 |
| Левый фронт | 4775002340 | 10-32 |
| Правый задний | 4783002100 | 8–16 |
| Левый задний | 4785002100 | 8–16 |
Поскольку стоимость оригинальных суппортов довольно высока, многие автовладельцы отдают предпочтение сторонним производителям. Лучшие бренды перечислены в таблицах ниже.
Таблица — Список аналогов суппорта переднего правого марки Corolla 150
| Производственная компания | Номер статьи | Стоимость, руб |
|---|---|---|
| NK | 2145278 | 2400–300 |
| TRW | BHS1109E | 7500-9000 |
Таблица — Список аналогов оригинальной Короллы 150 левый передний суппорт
| Имя бренда | Номер статьи | Стоимость, руб |
|---|---|---|
| MSG | TY6152R-L | 3500-4500 |
| Apec торможение | LCA688 | 4800-6000 |
| Калибр Budweg | 344236 | 2300–3400 |
| Тормозная техника | CA2960 | 2500-3900 |
| FTE | RX5798151A0 | 4000-6000 |
Таблица — Список аналогов оригинального суппорта Королла 150 задний правый
| Производственная компания | Код продавца | Стоимость, руб |
|---|---|---|
| Элсток | 872101 | 4600-5500 |
| Лаубер | 772805 | 3900–7600 |
| Bosch | 986135054 | 6500–8900 |
| Мышцы живота | 624082 | 6600-8500 |
| Фебест | 0177ADE150RRH | 5200-6500 |
Таблица — Список аналогов оригинального суппорта Королла 150 задний левый
| Производственная компания | Номер каталога | Стоимость, руб |
|---|---|---|
| Элсток | 862101 | 4600-5200 |
| Bosch | 986134054 | 6200–6700 |
| Мышцы живота | 624081 | 6700-7900 |
| Фебест | 0176ZRE151RKIT | 2400–2800 |
| NK | 2145259 | 11000-13500 |
Помимо замены тормозной системы, можно восстановить работоспособность тормозной системы в случае выхода из строя суппорта путем ее ремонта. Для этих случаев Toyota производит оригинальные ремонтные комплекты, каталожные номера которых:
- задний — 0447912230.
- передний — 0447802160;
Стоимость переднего ремкомплекта 1400-4000 руб. За фирменный комплект для ремонта заднего суппорта автовладельцу придется заплатить от 1200 до 3400 рублей. Ремкомплекты также доступны от сторонних производителей. Для переднего суппорта автовладельцы рекомендуют использовать только комплект Febest. Выпускает свою продукцию для Corolla 150 по артикулу 0175ZRE151F и стоит 500-900 руб. Список лучших ремонтных комплектов для заднего суппорта сторонних производителей приведен в таблице ниже.
Таблица — Список аналогов ремкомплекта заднего суппорта Королла 150
| Производственная компания | Номер каталога | Цена, руб |
|---|---|---|
| ERT | 401601 | 180–250 |
| Автоматический тормоз | D41626 | 320–380 |
| Фебест | 0175ZZE150R | 450-520 |
| Френкит | 238063 | 205-225 |

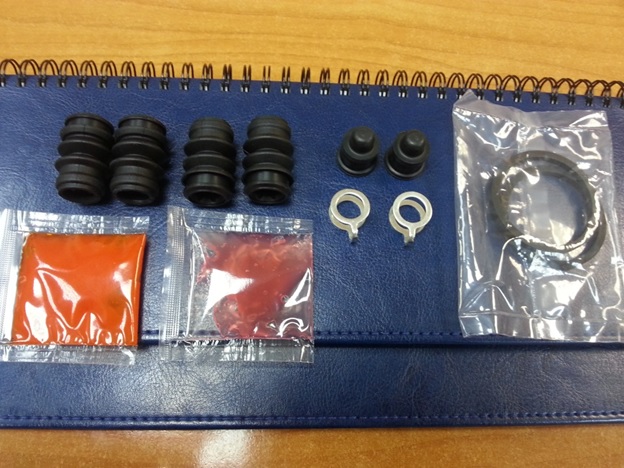

Стандартный ремонтный комплект
Описание замены суппортов на Corolla 150
вы можете заменить суппорты на Королле 150, следуя приведенным ниже инструкциям.
- Снимаем колесо.
- Поднимите автомобиль.
Вид после снятия колеса
- Откручиваем держатель суппорта.
- Устанавливайте в порядке, обратном снятию.
- Полностью поверните руль. Это упростит снятие суппорта.
- Пережмите шланг тормозной магистрали, чтобы предотвратить утечку жидкости и проветрить систему.
Описание ремонта суппортов на Королла 150
В процессе эксплуатации автомобиля пыльники суппорта разрушаются. Чтобы не производить дорогостоящую замену, у автовладельца есть возможность приобрести специальный комплект и произвести ремонт.

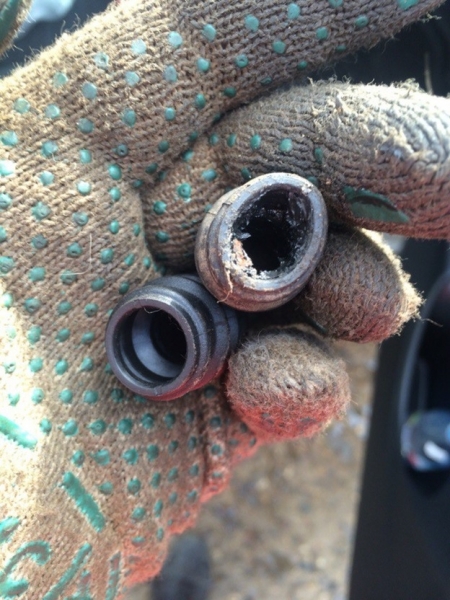

Пыльники направляющих

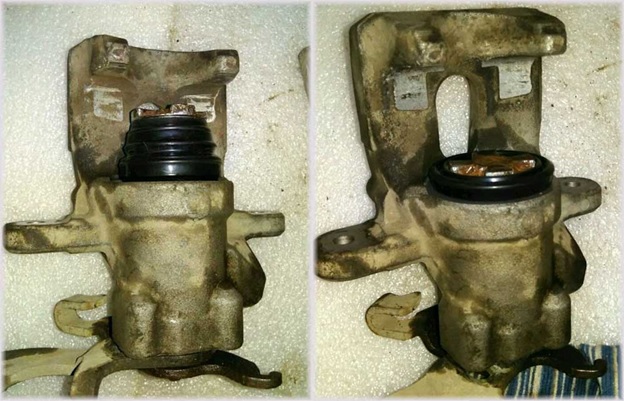

Порвался пыльник тормозного поршня

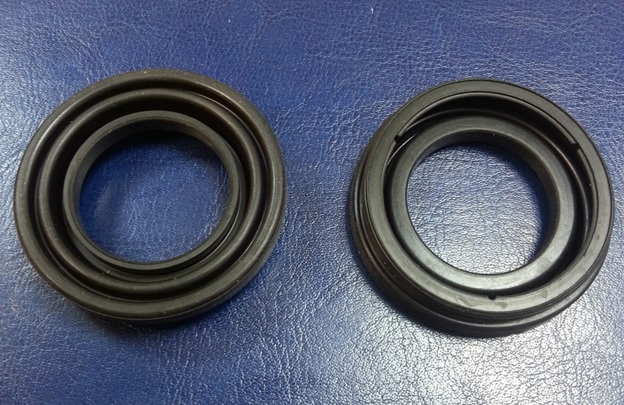

Новые резиновые манжеты
При замене порванного пыльника необходимо сначала слегка надеть его на поршень, а затем на цилиндр. При сборке в обратном порядке высока опасность разрыва резинки.

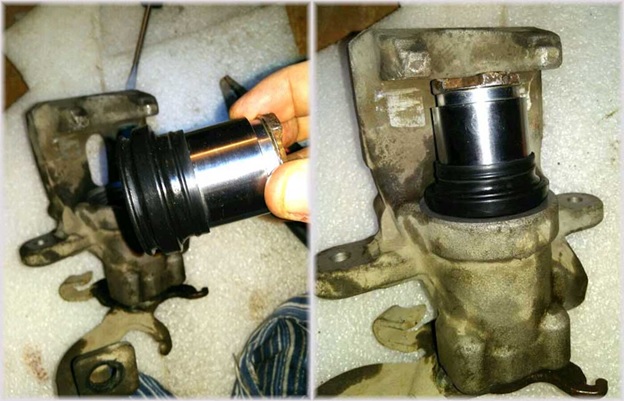

Другой процесс сборки
Завершение замены багажника
Захват постоянно подвергается агрессивным воздействиям окружающей среды. Из-за этого на его поверхности образуется коррозионный слой. Его можно очистить металлической щеткой и специальными инструментами.

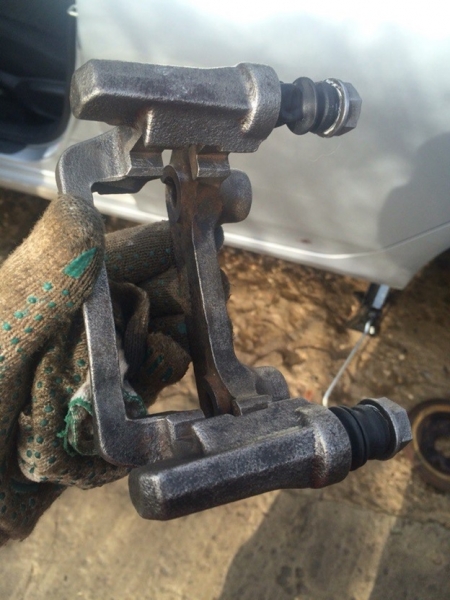

Антикоррозийный кронштейн
При ремонте суппорта обязательно смазать направляющие. В этом случае на трубе должна быть указана информация о термостойкости. В противном случае при первом прогреве тормозов смазка разрушится, и направляющие заклинат.

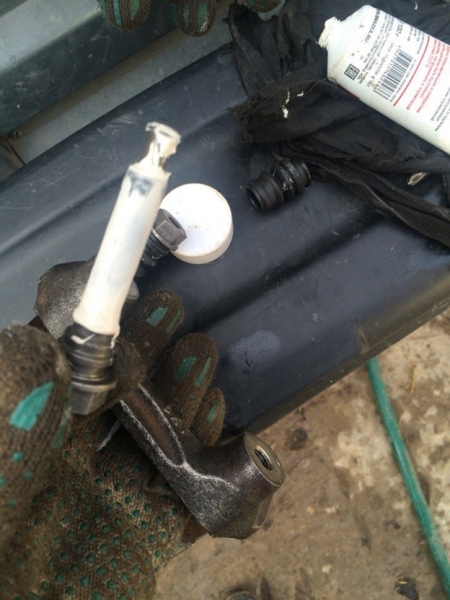

Смазка направляющей
Артикул и цена на оригинальные задние и передние тормозные диски и их аналоги
Оригинальные передние тормозные диски имеют коды 4351202180 и 43512YZZAC. Стоимость их варьируется от 4000 до 5200 рублей. Фирменные задние колеса имеют коды 4243102170 и 42431YZZAE. Цена их колеблется от 2000 до 4000 рублей. Помимо оригиналов есть хорошие аналоги, список которых приведен в таблицах ниже.
Таблица — Аналоги оригинальных передних тормозных дисков Королла 150
| Производственная компания | Код продавца | Стоимость, руб |
|---|---|---|
| СЪЕЛ | 24012601481 | 2000-2500 |
| Nipparts | J3302159 | 1400–2000 |
| Brembo | 09A86514 | 2050-2400 |
| Планиметрия | ADT343279 | 1600-1950 |
Таблица — Аналоги задних тормозных дисков марки Королла 150
| Имя бренда | Номер статьи | Стоимость, руб |
|---|---|---|
| TRW | DF4830 | 1100–1450 |
| ABE | C42055ABE | 800-970 |
| Ремса | 6104400 | 1400-1880 |
| СЪЕЛ | 24011003371 | 1320-1670 |
Пошаговая инструкция по замене задних и передних тормозных дисков на Королла 150
Замена тормозных дисков производится по следующему алгоритму.
- Смажьте седло медной смазкой.
- Установите новый диск.
- Снимаем колесо.
- Удалите диск. Для этого на нем есть два резьбовых отверстия, в которые нужно вкрутить болты. Это упростит размонтирование заблокированного диска.
- Поднимите машину.
- Снимаем суппорт и колодки.
Монтаж диска
- Проверьте посадку диска. Под ней не должно быть мусора, иначе в будущем она вызовет биение.

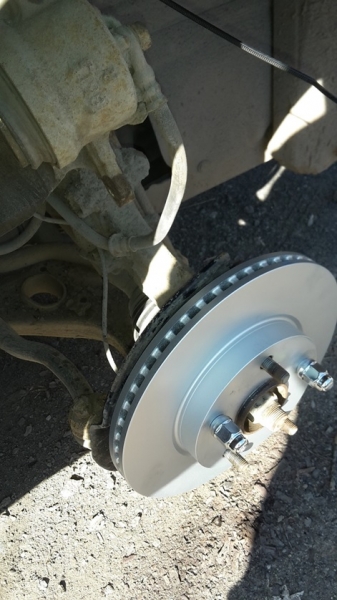

Установленный диск
- Собрать все в порядке, обратном снятию.
Крепление заднего диска такое же, как и переднее. Основное отличие — сначала нужно опустить ручник.
Процесс установки заднего диска
