Любой автомобиль имеет систему защиты. Предохранители предназначены для предотвращения короткого замыкания электрических цепей автомобиля. У Chevrolet Lacetti два места: в моторном отсеке и в салоне. Отказ одного из элементов означает, что цепь разомкнута и отвечающий элемент требует замены.
Содержание
Предохранители в подкапотном пространстве

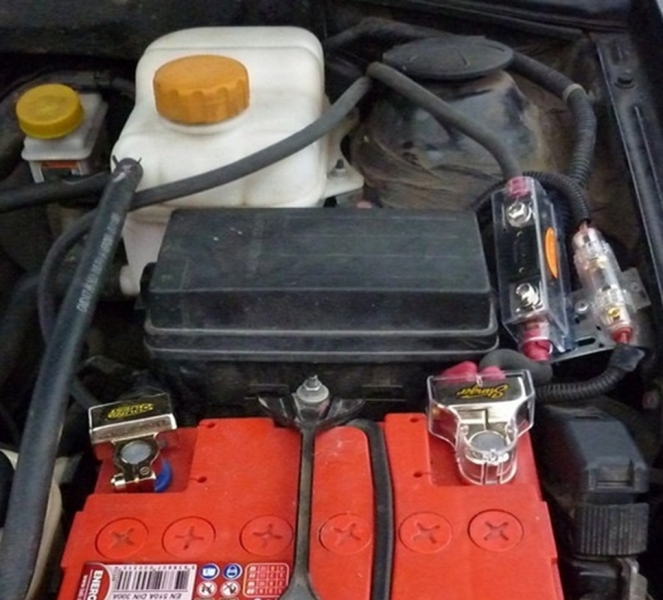

Блок предохранителей в моторном отсеке расположен между аккумуляторной батареей и бачком с антифризом. Это черный ящик с крышкой, под которой расположены реле и предохранители.

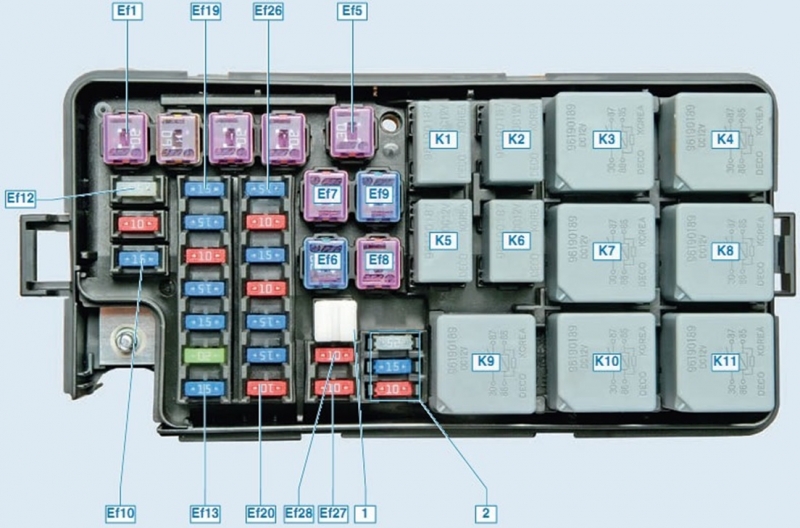

Расположение предохранителей в монтажном блоке, который находится под капотом Лачетти:
EF1 (30 А) — работа основного источника тока.
EF2 (60 А) — отвечает за АБС.
EF3 (30 А) — работа вентилятора внутреннего отопителя.
EF4 (30 А) — работа системы зажигания и запуска.

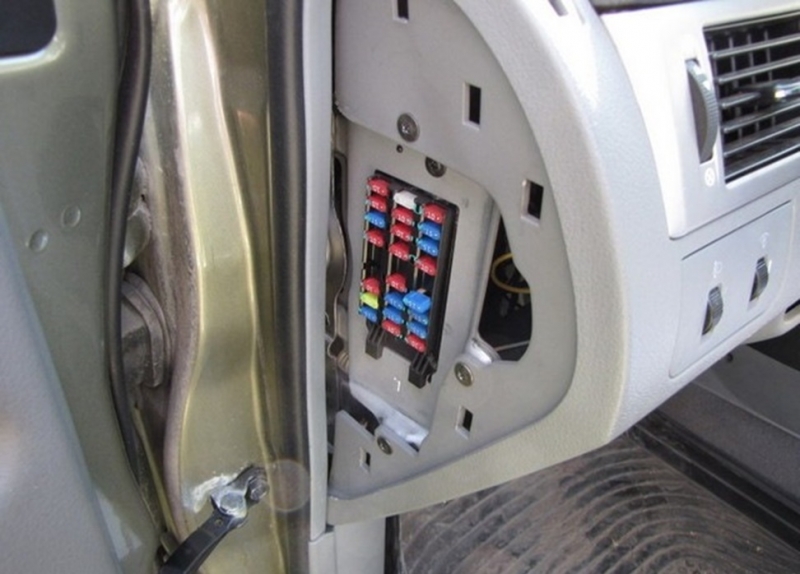

Если не работает стартер, не крутится, стоит проверить реле под № 4, который находится в салоне сбоку от панели приборов со стороны водителя. Для этого нужно проверить аккумулятор, поставить коробку на нейтраль и замкнуть контакты реле соленоида. Если стартер начинает раскручиваться, значит в проводке обрыв. Другой способ проверки — прямая подача тока от батареи к триггеру.
EF5 (30 А) — отвечает за систему зажигания. Реле управления № K3.
EF6 (20 А) — короткое замыкание в цепи вентилятора системы охлаждения.
Если после замены предохранителя вентилятор снова не начинает работать, желательно также проверить предохранители EF8, EF21 и реле N.K9, N.K11.
EF7 (30 А) — контур обогрева заднего стекла.
EF8 (30 А) — неисправность, повышенная частота вращения вентилятора системы охлаждения (радиатора).
EF9 (20 А) — срабатывание цепи электрического стеклоподъемника, который находится в правой передней двери и во всех задних дверях.
EF10 (15 А) — Нарушение связи: электронный блок управления двигателем (ЭБУ), катушки зажигания, клапан рециркуляции выхлопных газов.
EF11 (10 А) — главное реле, обеспечивает работу контроллера электронных систем управления двигателем.
EF12 (25 А) — предохранитель габаритных огней и фар.
Если с правой стороны нет индикатора размера, проверяем EF23 или EF28. Отсутствие работы основных габаритов или дальнего света при включенном переключателе означает, что стоит проверить контактные площадки проводов, которые могут окислиться или плохо прилегать.
EF13 (15 А) — цепь питания стоп-сигнала. Также стоит проверить предохранитель F4. В том случае, если загорается и включается дополнительный стоп-сигнал, все дело в лампочках фар, которые следует заменить.
EF14 (20 А) — работа цепи электрического стеклоподъемника в левой передней двери.
EF15 (15 А) — лампы, отвечающие за дальний свет в фарах. Если не работает дальний свет, также стоит проверить № реле. К4 и измерьте входное напряжение.
EF16 (15 А) — предохранитель клаксона, сирены, концевого выключателя капота.
EF17 (10 А) — отвечает за замыкание электрической цепи компрессора кондиционера.
EF18 (15 А) — цепь топливного насоса. Кроме того, предохранитель кабины с маркировкой F2 отвечает за работу топливного насоса. Если после замены никаких изменений не произошло и помпа по-прежнему не работает, стоит прозвонить проводку к самому элементу. Конечно, для этого необходимо снять задний диван, так как топливный насос находится в самом баке.
EF19 (15 А) — предохранитель, отвечающий за многие элементы. Управление включает в себя управление приборной панелью, электронное управление складывающимися зеркалами заднего вида, замыкание цепи внутреннего освещения, общее освещение салона, включение и работу света в багажном отделении, концевой выключатель положения туловища.
EF20 (10 А) — цепь, отвечающая за свет в левой фаре и ближний свет. В случае неработоспособности стоит проверить обрыв проводки, идущей от монтажного блока непосредственно к лампочкам.
EF21 (15 А) — исправность электронного блока управления двигателем (ЭБУ), продувочного клапана адсорбера, датчиков концентрации кислорода, фазового датчика, главного вентилятора охлаждения силового агрегата (радиатора).
EF22 (15 А) — предохранитель топливного насоса, форсунок, клапана рециркуляции ОГ.
EF23 (10 А) — управление цепью лампы левого габаритного огня, лампа состояния подсветки номерного знака, предупреждающий знак.
EF24 (15 А) — предохранитель противотуманных фар. История с противотуманными фарами такая же, как и с ближним / дальним светом.
EF25 (10 А) — работа электропривода зеркал заднего вида.
EF26 (15 А) — цепь центрального замка.
EF27 (10 А) — предохранитель, который соответствует срабатыванию и включению правой фары, а также ближнего света.
EF28 (10 А) — срабатывание цепи освещения. К ним относятся: подсветка и габариты с правой стороны, подсветка панели приборов и центральной консоли из пластика, подсветка автомагнитолы и секундомера.
EF29 (10 А), EF30 (15 А), EF31 (25 А) — запасные предохранители для ремонта, при неисправности элементов монтажного блока.
Распиновка реле в монтажном блоке.
1 — подсветка комбинации приборов, а также центральной консоли.
2 — работоспособность рожка.
3 — главное реле системы зажигания. Также рекомендуется проверить предохранитель с маркировкой EF5.
4 — голова фары.
5 — работа цепи противотуманной фары.
6 — отвечает за работу реле муфты компрессора кондиционера.
7 — работа топливного насоса, катушки зажигания.
8 — электрические стеклоподъемники.
9 — пониженная скорость вентилятора СО (радиатора).
10 — обогрев заднего стекла.
11 — регулятор скорости вентилятора охлаждающей жидкости (радиатора).

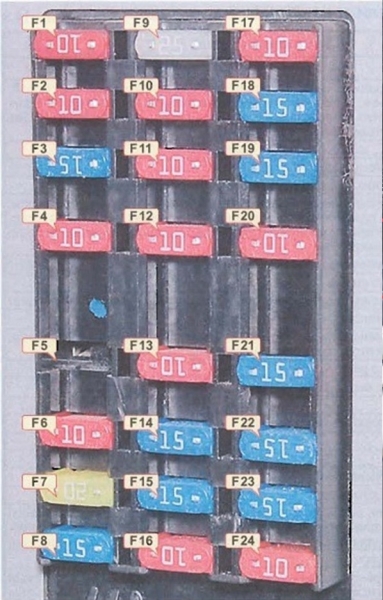

Кроме того, необходимо следить за тем, чтобы блок реле работал под ногами водителя в салоне.
Распиновка реле кабины под ногами водителя:
1 — отвечает за работоспособность и защиту аккумулятора
2 — переключатель указателей поворота
3 — работа задних ПТФ
4 — пусковой блок
Вывод
У Шевроле Лачетти есть два монтажных блока, которые расположены в моторном отсеке и кабине. Все предохранители и реле отвечают за работу электрических элементов, а также предотвращают короткие замыкания в системе, которые могут вызвать пожар или другие серьезные последствия.
