Автосканер — это устройство, предназначенное для диагностики различных электронных систем в автомобиле. С появлением автоматических сканеров диагностика автомобилей стала довольно быстрым и простым процессом. Современные автосканеры на базе контроллера ELM327 очень компактны, удобны в использовании и дают достаточно точные результаты.
С помощью автосканера ELM327 можно на раннем этапе выявить и решить некоторые проблемы двигателя, что в последующем предотвратит серьезные поломки и существенно сэкономит семейный бюджет.
Ниже мы расскажем вам о функциях автосканера ELM327, платных и бесплатных программах для диагностики автомобилей на русском языке, а в конце статьи вы можете посмотреть видеоинструкцию по работе с диагностическим автосканером ELM327 Bluetooth OBD-II.
Также стоит отметить, что, в отличие от классической диагностики, автосканер ELM327 может использоваться людьми, не имеющими профессиональных знаний в этой области. Благодаря простоте использования в Интернете можно найти тысячи положительных отзывов об этом устройстве.
Содержание
Описание и основные характеристики автосканера ELM327
Автосканер на базе контроллера ELM327 — это устройство, которое представляет собой диагностический адаптер, предназначенный для считывания информации с электронного блока управления автомобиля и устранения мелких проблем в его «мозгу».
Автосканер ELM327, в частности, может помочь решить следующие задачи:
- Считывание значений датчиков двигателя и других электронных систем автомобиля;
- Выявление неисправных датчиков и диагностика устройств на предмет их исправного функционирования;
- Считывание и отображение кодов неисправностей;
- Стирание ошибок в памяти ЭБУ (лампочка CHEK ENGINE гаснет).
Подробнее о возможностях автосканера мы расскажем ниже в обзоре диагностических программ.

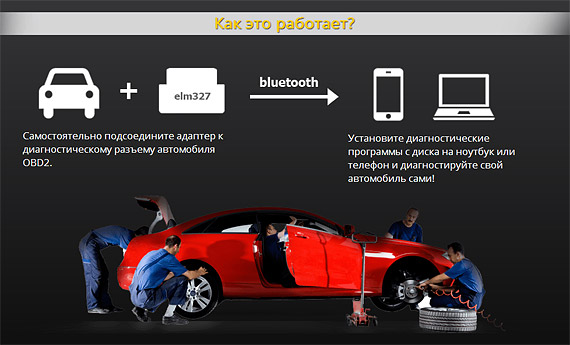

Автосканер ELM327 подключается к специальному диагностическому разъему, который часто прячется под крышкой блока предохранителей, в коробке или под приборной панелью водителя. Диагностический адаптер связывается с компьютером автомобиля по протоколу OBD-II (бортовая диагностика), но в Интернете он чаще всего встречается под названием OBD2.
Стандарт OBD-II поддерживается почти всеми американскими автомобилями, выпущенными с 1996 года, и европейскими автомобилями с 2001 года (дизельные с 2004 года). Но иногда бывает, что автосканер не работает даже на автомобилях, выпущенных до 2003 года — это связано с тем, что не все автопроизводители сразу начали внедрять этот стандарт.
Для работы с автосканером ELM327 необходим считыватель с установленным диагностическим ПО. Таким устройством может быть смартфон или планшет на системе Android, ноутбук или настольный компьютер. Программное обеспечение обычно идет в комплекте с автосканером.
В зависимости от исполнения подключение автосканера ELM327 к считывателю возможно через:
- Блютус;
- Вай-фай;
- USB-кабель.
Диагностические адаптеры доступны как в стандартном размере (прибл. 5×3 см), так и в мини-версии (почти вдвое меньше стандартного).
Наибольшей популярностью пользуются автосканеры bluetooth на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров простотой, надежностью и невысокой стоимостью. К тому же они подходят большинству современных марок автомобилей.
На этом сайте рекомендуем покупать оригинальные автосканеры.
Также в последнее время можно встретить диагностические сканеры на базе микросхемы ELM327 версии 1.6 или 2.1 — перед покупкой таких моделей автосканеров уточните у продавца, подходит ли он вашему автомобилю.
Вы можете узнать, как пользоваться автосканером, из подробных видеоинструкций в конце этой статьи. От себя можем добавить, что такой переходник однозначно стоит купить любому автомобилисту, который хоть изредка сам заглядывает под капот — это сэкономит вам много денег.
Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2
Автосканер ELM327 совместим с довольно большим количеством программ диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим только три самых популярных приложения, работающих в операционной системе Android и поддерживающих передачу данных по протоколу Bluetooth.
Обычно программное обеспечение (как для Android, так и для Windows) поставляется с автосканером на компакт-диске, но его также можно без проблем загрузить на планшет или смартфон из Google Play.

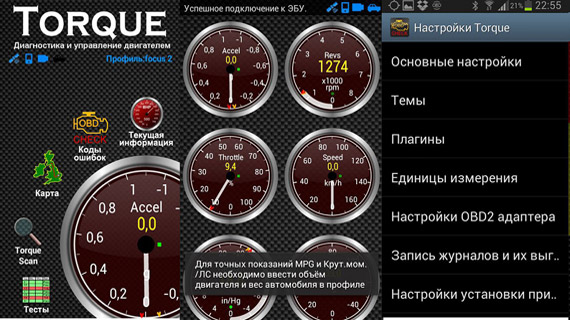

1. Torque (версии Lite и Pro)
Torque доступен в Google Play в двух версиях: Free Lite и Full Pro. С точки зрения функциональности возможности Torque Pro более интересны, но бесплатную версию также можно использовать для проверки работоспособности автосканера и его совместимости с вашим автомобиль, тем более что он также может показывать множество параметров и сбрасывать ошибки.
Основные характеристики Torque:
- Диагностика ошибок Check-Engine;
- Отображение параметров в реальном времени на виртуальной приборной панели;
- Диагностика кислородного датчика;
- Уведомление о критических значениях параметров;
- Запись с широким диапазоном параметров;
- Примерный расчет стоимости поездки, расхода бензина;
- Видеозапись путешествия с наложением карты и показаниями датчиков (с помощью плагина TrackRecorder);
- Telnet-сервер для прямого взаимодействия с адаптером (для разработчиков).
К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но, несмотря на это, у этого приложения самые положительные отзывы в сервисе Google Play.
Видеоурок по использованию приложения Torque см. В конце этой статьи.
2. OBD Авто Доктор
Принцип работы приложения OBD Auto Doctor, как и всех подобных программ, заключается в считывании динамических и сохраненных параметров с блока управления двигателем (ЭБУ) автомобилей, поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественных, так и зарубежных, с помощью автосканера ELM327.
Особенности приложения OBD Auto Doctor:
- Ошибки чтения и их расшифровка (память DTC);
- Стирание ошибок (выключить лампочку MIL — Check Engine), а также других сохраненных параметров;
- Считывание параметров в реальном времени:
- Скорость мотора;
- Нагрузка на двигатель;
- Температура охлаждающей жидкости;
- Состояние энергосистемы;
- Скорость автомобиля;
- Длительный расход топлива;
- Абсолютное давление воздуха;
- Опережение зажигания;
- Температура всасываемого воздуха;
- Массовый расход воздуха;
- Положение дроссельной заслонки;
- Лямбда-зонд (коррекция моторного режима);
- Давление топлива;
- И еще кое-что зависит от конкретной машины.
- Считывание VIN-номера кузова.
Приложение полностью на русском языке, имеет около 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.
3. OpenDiag Mobile
OpenDiag Mobile — мобильное приложение проекта OpenDiag, разработанное для Android. Оно предназначено для диагностики автомобильных систем инжекторных автомобилей российского производства с помощью адаптеров ELM 327. По функциональности приложение OpenDiagMobile, на наш взгляд, имеет самые широкие возможности по сравнению с аналогичными программами.
Список блоков, поддерживаемых OpenDiag Mobile через Bluetooth:
NS:
- BOSCH M1.5.4 R83
- BOSCH M1.5.4 E2
- BOSCH MP7.0 E3
- BOSCH MP7.0 E2
- BOSCH M7.9.7 MI3 / MI4
- BOSCH M7.9.7 E2
- BOSCH ME17.9.7
- 5 января R83
- 5 января E2
- 7.2 января E2
- Ительма VS5.1 E2
- Ительма VS5.1 R83
- Ительма / Avtel M73 E3
- Ительма М74
- Itelma M74K (Классик)
- Ительма M74CAN
- Itelma M74 CAN КАРТА
- Ительма М75
ГАЗ / УАЗ:
- Микас VS8 E2
- Микас 11 E2
ЗАЗ:
- Микас 10.3 / 11.3
- Микас 7.6
Приложение полностью на русском языке, имеет несколько тысяч положительных отзывов в Google Play и бесплатно распространяется разработчиком.
Видео-инструкция по работе с автосканером ELM327 bluetooth ODB2
