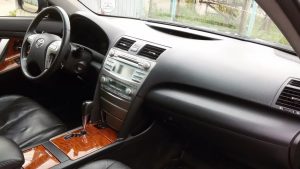

AUX может отображаться на головном устройстве Toyota Camry 40 только при внесении определенных системных изменений.
Вы можете сделать это самостоятельно, если знаете определенную технику, и в данной статье этот вопрос будет рассмотрен более подробно. Итак, начнем.
При работающем двигателе автомобиля коробку передач необходимо перевести в крайнее нижнее положение, после чего двигатель необходимо выключить. Это необходимо сделать для снятия и разборки панели приборов. Дальше:
- тогда нижняя консоль снимается очень просто и без особых усилий, в это время нужно отсоединить ведущие к ней разъемы, их обычно два;
- далее нужно поддеть руками панель, окружающую ручку переключения передач, снять ее несложно, особых усилий не требуется;
- затем вам нужно поднять панель влево вокруг ручки переключения передач. Также есть подстаканник;
- там нужно отсоединить разъем прикуривателя;
- потом надо открутить два болта снизу, под магнитолой.
- затем верхняя пластина для выхода воздуха;
- далее необходимо использовать головку под ключ на 10, им нужно открутить два болта, расположенные наверху магнитолы, там же, где располагалась решетка для выхода воздуха кондиционера и печки;
- сначала снимаются боковые накладки;
- там же необходимо отсоединить разъем обогрева сидений;
- после снятия пепельницы, если это предусмотрено комплектацией;
- необходимо отсоединить разъем часов и аварийного освещения;
На этом разборка магнитолы с центральным блоком заканчивается.
Содержание
Подключение вывода AUX

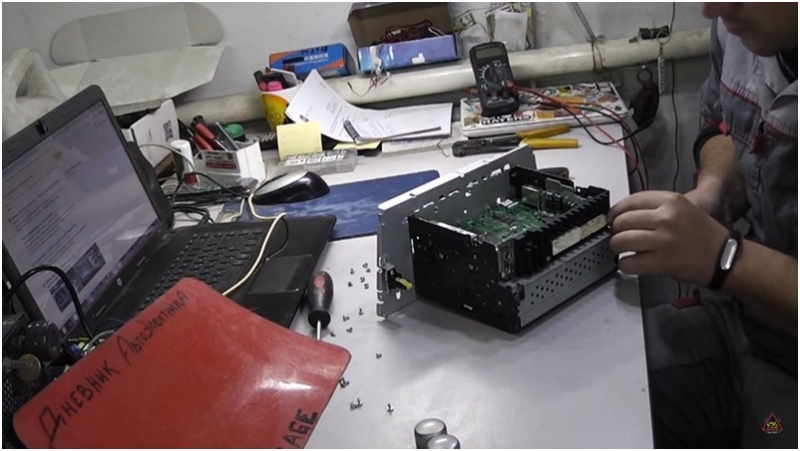

После удаления радио выполните следующие действия:

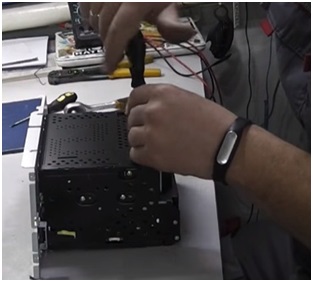

- все видимые шурупы необходимо открутить, после чего откроется передняя панель устройства, к тому же ее необходимо разобрать, а еще там огромное количество шурупов;
- в первую очередь необходимо отключить микросхемы (с помощью отвертки сделать это проще), антенны;
- далее начинается разбор самой магнитолы: необходимо снять крепеж с корпуса;
- затем снимаем саму плату, она держится боковыми винтами, но перед снятием платы необходимо отсоединить все шлейфы;
- поэтому для доступа к карте необходимо откручивать проигрыватель компакт-дисков;
- далее займемся разъемами на плате:

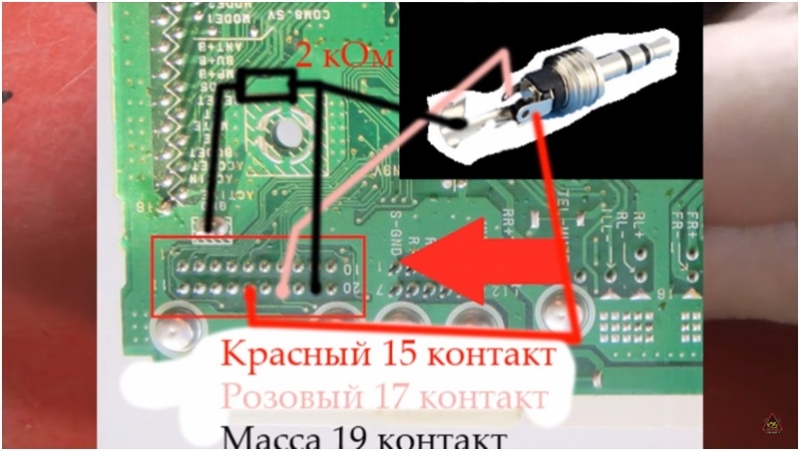

- итоговая работа должна выглядеть так:
- к девятнадцатому контакту припаян резистор;
- а 15 и 17 будут иметь левый и правый каналы соответственно;
- обычный AUX, который продается в магазине, открывается с одной стороны, а его контакты припаяны к каналам;
- все контакты уже отмечены и нам нужны номера 15, 17 и 19;

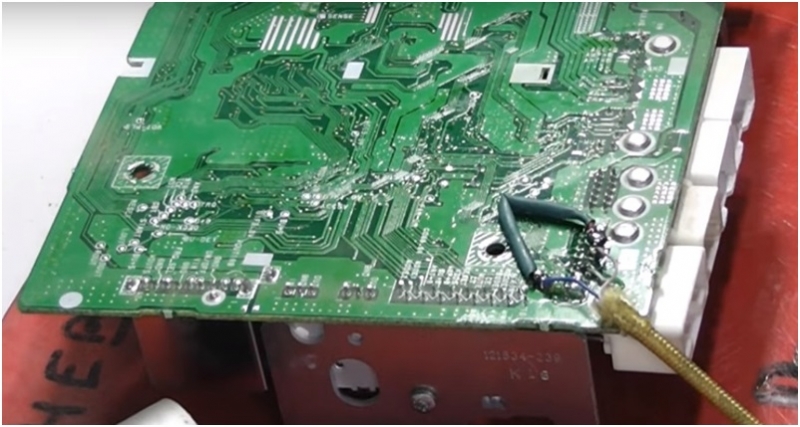

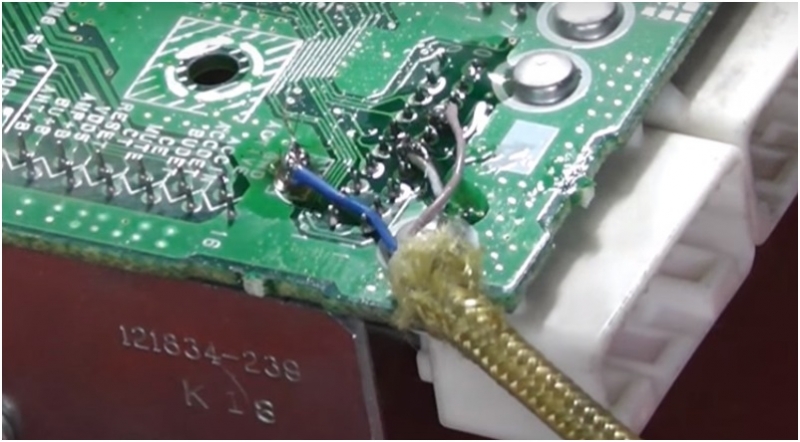

- с припаянным резистором работа должна выглядеть так:
- далее все собирается в таком же порядке. Проверяем, что все работает.
Если случается так, что по какой-то причине не выходит звук, то, скорее всего, проблема кроется в питании резистора. Оно должно быть 2 кОм (килоом). Первое значение при включении магнитолы, она должна самостоятельно определять доп.
При воспроизведении звука посторонних шумов быть не должно. Кабель AUX легко спрятать в приборной панели, проще всего отвести его в зону расположения подстаканников, где он будет менее заметен и не нарушит целостность приборной панели.
Подключение USB
Установка USB-адаптера происходит аналогично. Необходимо разбирать приборную панель в том же порядке, что и для AUX. На самом деле установка USB-адаптера предполагает использование вспомогательного кабеля, потому что именно через этот разъем 3.5 будет подключен адаптер. Есть много способов вывода USB-адаптеров, некоторые даже подключаются через micro-usb или другие порты, но, поскольку в нашем случае кабель AUX был установлен и припаян, этот интерфейс проще в использовании.
Как видно на картинке, у нас аукс втыкается в разъем Тойота Камри 40, есть еще и юсб. В зависимости от типа порта можно подключать разные флешки, однако для прослушивания музыки достаточно обычной версии протокола 2.0. Скоростные флешки 3.0 с такими разъемами будут работать абсолютно без проблем и задержек.
Альтернативный способ подключения USB и AUX своими руками
Производитель магнитолы позаботился и о более упрощенном варианте установки переходника — такое устройство уже имеет выходы aux и yusb, но паять туда нет необходимости.
Белый кабель, показанный на изображении, подключается к порту на радиокарте, на фото выше мы видели их в белом цвете, после чего вы можете полностью подключить любое устройство. Не нужно делать макияж или прибегать к другим методам, головное устройство позволяет использовать различные методы для подключения устройств для воспроизведения музыки.
