Расшифровка маркировки автомобильных покрышек — сложная задача для большинства автовладельцев, так как включает в себя множество специально обозначенных параметров. Маркировка покрышки наносится сбоку на покрышке. Безопасность, легкость вождения и передача шума во время движения зависят от качества шины колеса автомобиля. Поэтому, выбирая летние и зимние шины, вы должны знать и уметь разбираться в маркировке шин перед покупкой. Основное обозначение маркировки шины указывает, для какого размера колеса она подходит.
Содержание
Основные маркировки
Как известно, маркировка на боковых поверхностях покрышек имеет множество параметров. К основным параметрам, которые необходимо включить в обозначение маркировки, относятся:
- производитель (название компании);
- уровень защиты;
- размер шин;
- индекс скорости;
- сезон (зима, лето, все сезоны);
- модель и марка шин (у одного производителя может быть много марок);
- дополнительная информация.
- индекс максимальной нагрузки;
- деловое свидание, встреча;
Рассмотрим подробнее, что включает в себя каждые перечисленные выше пункты:
- Режиссер. Обозначается заглавными буквами. В настоящее время существует огромное количество производителей качественных автомобильных шин.
- Размер шин. Это самое основное, что нужно знать при выборе шин. Возьмем для примера такой код в маркировке — 195/60 R 14. Первое число 195 — это ширина профиля шины в миллиметрах, то есть это расстояние между внешними краями боковых граней накачанного колеса, но без учета ремней защиты. Второе число после дроби 60 — это отношение высоты профиля к его ширине в процентах. В примере этого обозначения получается 195 * 0,6 = 117 мм. Латинская буква R обозначает радиальную шину. Еще одна шина диагонального типа, но сейчас используются почти все шины радиального типа. И, что касается последней цифры в этом обозначении, то есть 14, она указывает на диаметр отверстия, то есть диаметр диска в дюймах. В маркировке есть цифры, где после обозначения диаметра отверстия указывается буква С (коммерческая), что говорит о том, что шина имеет дополнительные слои. Эти шины можно использовать для небольших грузовиков, джипов, микроавтобусов, фургонов. В последние годы индекс грузоподъемности обозначается двумя числами, первое из которых дает информацию о том, какую нагрузку можно использовать для одного колеса, второе — для сдвоенных колес.
- Модели и марка. Производители автомобильных шин могут иметь множество марок.
Для примера рассмотрим маркировку шины 185/75 R16C 104 / 102S. Сразу видим в коде букву С и понимаем, что у шины большая прочность. Далее мы видим цифру 104, это говорит о том, что в случае установки одного колеса максимальная нагрузка на колеса составляет 900 килограмм. А если двойная установка, то смотрим на номер 102, он равен 850 кг. Далее видим букву S — индекс скорости. Максимально допустимая скорость для этой шины составляет 180 км / ч. Ниже мы более подробно рассмотрим индекс скорости и индекс максимальной нагрузки.
Есть модели шин, на которых в маркировке не указано соотношение ширины и высоты профиля в процентах. Если обозначения нет, то нужно знать, что коэффициент от 0,8 до 0,82. Если значение меньше 0,8, оно всегда отображается на шине с шагом 0,05.
Пример обозначения маркировки шин в США
35 / 12,5 R15 113Q обозначает следующую маркировку:
- Наружный диаметр шины в дюймах — 35.
- Номинальная ширина в дюймах составляет 12,5.
Все остальные параметры расшифровываются так же, как описано в предыдущем примере. Основное отличие — это первые два параметра, которые в США измеряются в дюймах, а в России и странах СНГ — в миллиметрах.
В этой таблице приведем соответствие шин легковых автомобилей радиального типа к профилю обода колеса:
| Маркировка шин | 135 / 80R12 | 155 / 80R13 | 165 / 80R13 | 175 / 80R13 | 165 / 80R14 | 175 / 80R16 | 155 / 70R13 |
| Маркировка профиля обода | 4,00B *, 4,50 | 4 1 / 2J *, 4J, 5J, 5 1 / 2J | 4 1 / 2J *, 4J, 5J, 5 1 / 2J | 4Дж *, 4 1 / 2Дж | 5Дж *, 4 1 / 2Дж | 5J* | 4 1 / 2J, 4J, 5J |
| Маркировка шин | 165 / 70R13 | 175 / 70R13 | 185 / 70R13 | 175 / 70R14 | 185 / 70R14 | 205 / 70R14 | 185 / 65R13 |
| Маркировка профиля обода | 4 1 / 2J *, 4J, 5J | 5J, 5 1 / 2J, 4 1 / 2J | 6J *, 7J | 5Дж *, 5 1/2 Дж | 5Дж *, 5 1/2 Дж | 5 1 / 2J *, 6J, 6 1 / 2J | 5 1 / 2J *, 6J |
А в этой таблице приведем соответствие шин профилю обода колеса для автомобилей легких грузовых машин и микроавтобусов:
| Обозначение резины | 185 / 80R15C | 215 / 80R16C | 225 / 75R16C | 5,90-13С |
| Обозначение профиля обода | 5 1 / 2J *, 5K, 6J | 6J* | 6 1/2 Дж *, 6 Дж, 5 1/2 Дж | 4Дж *, 4 1 / 2Дж |
* — рекомендуемый профиль обода для данной шины.
Индекс максимально допустимой нагрузки (Load Index)
Максимальный индекс нагрузки — это максимальный вес, который может выдержать шина. В маркировке цифры не показывают конкретную массу, это код. Примерный расчет будет следующим: общая масса автомобиля делится на 4 и мы получаем максимально допустимый вес на одну шину. В маркировке шины индекс нагрузки указывается сразу после обозначения размера.
| Индекс нагрузки | Нагрузка, кг | Индекс нагрузки | Нагрузка, кг | Индекс нагрузки | Нагрузка, кг | Индекс нагрузки | Нагрузка, кг | Индекс нагрузки | Нагрузка, кг |
| 62 | 265 | 75 | 387 | 88 | 560 | 101 | 825 | 114 | 1180 |
| 63 | 272 | 76 | 400 | 89 | 580 | 102 | 850 | 115 | 1215 |
| 64 | 280 | 77 | 412 | 90 | 600 | 103 | 875 | 116 | 1250 |
| 65 | 290 | 78 | 425 | 91 | 615 | 104 | 900 | 117 | 1285 |
| 66 | 300 | 79 | 437 | девяносто два | 630 | 105 | 925 | 118 | 1320 |
| 67 | 307 | 80 | 450 | 93 | 650 | 106 | 950 | 119 | 1360 |
| 68 | 315 | 81 год | 462 | 94 | 670 | 107 | 975 | 120 | 1400 |
| 69 | 325 | 82 | 475 | 95 | 690 | 108 | 1000 | 121 | 1450 |
| 70 | 335 | 83 | 487 | 96 | 710 | 109 | 1030 | 122 | 1500 |
| 71 | 345 | 84 | 500 | 97 | 730 | 110 | 1060 | 123 | 1550 |
| 72 | 355 | 85 | 515 | 98 | 750 | 111 | 1090 | 124 | 1600 |
| 73 | 365 | 86 | 530 | 99 | 775 | 112 | 1120 | 125 | 1650 |
| 74 | 375 | 87 | 545 | 100 | 800 | 113 | 1150 | 126 | 1700 |
Для легковых автомобилей: зная индекс нагрузки, необходимо соблюдать правило, чтобы не нагружать вес автомобиля до того, как нагрузка превысит 80% допустимой нагрузки для шин.
Для внедорожников: не более 70%.
Безопасность зависит от индекса нагрузки шины. Поэтому при покупке шин следует брать с определенным запасом максимальный индекс нагрузки. Но не стоит слишком сильно расслабляться, потому что шина будет тяжелее, массивнее, и во время движения можно будет шуметь.
Обозначения номера стандарта
Также на боковых поверхностях шин можно увидеть обозначения E1-E48, обычно обозначаемые кружком. Этот набор букв и цифр указывает, в какой стране резиновые изделия соответствуют требованиям качества и стандарту ЕЭК (Европейская экономическая комиссия.
В этой таблице приведена информация о том, к какой стране относится обозначения стандарта:
| Таблица соответствия кодов и стран стандартизации | |||
|---|---|---|---|
| Код | Страна стандартизации | Код | Страна стандартизации |
| Mi1 | Германия | E21 | Португалия |
| E2 | Франция | E22 | Россия |
| E3 | Италия | E23 | Греция |
| E4 | Голландия | E24 | Ирландия |
| E5 | Швеция | E25 | Хорватия |
| E6 | Бельгия | E26 | Словения |
| E7 | Венгрия | E27 | Словакия |
| E8 | Чехия | E28 | Беларусь |
| E9 | Испания | E29 | Эстония |
| E10 | Югославия | E31 | Босния и Герцеговина |
| E11 | Великобритания | E34 | Болгария |
| E12 | Австрия | E36 | Литва |
| E13 | Люксембург | E37 | Турция |
| E14 | Швейцарский | E39 | Азербайджан |
| E15 | Не используется | E40 | Фруктовый салат |
| E16 | Норвегия | E43 | Япония |
| E17 | Финляндия | E45 | Австралия |
| E18 | Дания | E46 | Украина |
| E19 | Румыния | E47 | Южная Африка |
| E20 | Польша | E48 | Новая Зеландия |
Максимальная нагрузка — это максимально допустимая нагрузка в килограммах или фунтах. 1 фунт эквивалентен 0,4536 кг.
Индекс скорости указывается латинскими буквами. Указанная скорость допустима при максимально допустимой нагрузке на колесо. Индекс скорости указывается после индекса нагрузки.
Максимальное давление — это максимально допустимое давление. Очень полезная информация для всех видов транспорта. Единица измерения указывается в килопаскале (кПа) или в американской системе PSI. 1 кгс / см2 (техническая атмосфера) = 0,98 бар = 14,223 PSI = 98,066 кПа.
Маркировка на шинах M + S (также можно найти обозначение с амперсандом M & S). M — сокращение от Mud, грязь. S — снег (снег).
Маркировка шин в зависимости от сезона и дорожного покрытия. Существуют такие варианты обозначения сезонности:
- AS (Все сезоны (все сезоны), Любые сезоны (все сезоны)). Каучук подходит для использования в любое время года.
- А / Т (вся земля). Резина подходит для использования на любой местности.
- R + W (дорога + зима). Означает «дорога» + «зима». То есть резина для использования в холодное время года.
- Мороз. Так называют зимние шины.
- М / Т (илистая земля). Шину можно использовать на илистой местности.

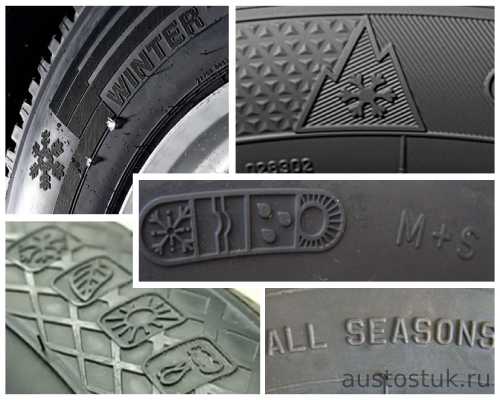

Производители могут указывать сезонность не буквами, а в виде изображений: капля, снежинка, солнце, горы и так далее
- AGT (All Grip Traction). Всесезонная шина.
- AW (в любое время). Подходит для использования в любую погоду.
Функция или назначение шин. Это транспортное средство, для которого следует использовать эту шину:
- P (пассажир). Для легковых автомобилей.
- LRO (низкорамный прицеп). Для использования на низкорамных прицепах.
- LT (легкий грузовик). Для легких грузовиков, фургонов, микроавтобусов.
- СТ (специальный прицеп). Для прицепов.
- Т (временный). Во временное пользование (как запасное колесо).

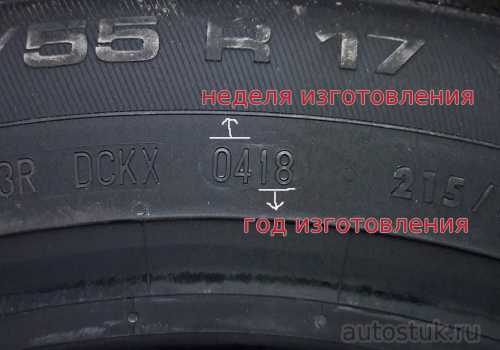

Год выпуска. На шинах указываются год и месяц изготовления. Первые две цифры — это номер недели (52 недели в году). Второе число — год.
Иногда в маркировке шин можно встретить следующие три индекса:
- Температурный индекс. Лучшая категория температурного индекса — A. Есть еще B, C.
- Индекс торможения — сцепление A, B, C. Способность резины шины тормозить на мокрой и скользкой поверхности. Лучший показатель — А.
- Предполагаемый пробег — протектор. Если указано число 100, значит ресурс 48000 км пробега. Минимальный индекс может быть 100.
Информация о чертеже. При желании производитель может указать, из каких слоев изготовлена шина. Например, если написано ТРЕЙД: 2 ПОЛИЭСТЕРНОЙ ВЕРЕВКИ + 2 СТАЛЬНОЙ ВЕРЕВКИ + 1 НЕЙЛОНОВАЯ ВЕРЕВКА, это означает, что покрытие состоит из двух слоев полиэстера, двух слоев металлической веревки и одного слоя нейлоновой веревки.
Индикатор износа. В нижней части канавки (рядом со словом TWID или TWI, DSI) находится специальный индикатор износа, который определяет, пора ли заменять шину.
Если шины шипованные, то указываются следующие данные:
- ОБЪЯВЛЕНИЕ. Алюминиевые наконечники.
- OD. Ядро совы.
- SD. С сердечником из твердого металла.
- DD. С прямоугольной сердцевиной и алмазной огранкой.
- MD. Пластиковые наконечники с твердым металлическим сердечником.
Цветные этикетки. Самая сложная точка на боковой поверхности обозначена красным кружком или треугольником. Это необходимо, если, например, вы устанавливаете шины на легкосплавные диски, тогда самая сложная точка должна быть совмещена с буквой L на колесе.
Белая точка или треугольник — самая мягкая точка, ее нужно разместить в точке, противоположной L.
Желтая точка — самое светлое пятно на шине. Его необходимо совмещать с катушкой.
Информация о защите от проколов и порезов. При желании производитель может указать степень защиты от порезов и проколов. В этой таблице указано соответствие производителя и маркировка:
| Производитель шин | Маркировка | Производитель шин | Маркировка |
| Бриджстоун (Bridgestone) | RFT (спущенная шина) | Мишлен | ZP (нулевое давление) |
| Континентальный | SSR (Отдельностоящий Run-Flat) | Пирелли (Pirelli) | EUFORI @ или РФ |
| С новым годом | EMT (технология расширенной мобильности) или RunOnFlat | Nokian | Run Flat или RF |
| Кумхо (Кумбо) | РФ | Иокогама | РФ |
Эта технология позволяет продолжить движение с частичной или полной потерей давления в шине на скорости не более 80 км / ч.
- MFS (максимальный фланцевый щит). Максимальная защита обода.
- FB (Плоское основание). В шине отсутствует защитный конструктивный элемент, предохраняющий обод диска от повреждения бордюром.
- FR (протектор фланца, а также RPB (защитная планка обода) или MFS (максимальное отклонение фланца)). Шина с защитой обода.
Маркировка шин по цвету. Цветными буквами могут обозначать рекламу или дополнительные обозначения.
- СОВА (контур белыми буквами). Белые буквы обведены на боковине шины.
- WSW. Белая боковая стенка.
- VSB (вертикальная зубчатая полоса). Неровная вертикальная полоса.
- RWL. Белая полоса сбоку.
- RRBL (утопленные выпуклые черные буквы). Рельефные черные буквы.
- BSW (черная боковая стенка). Черные буквы на боковине шины (в обозначении марки шины).
- BLK. Черная сторона.
- ORBL (черные буквы обведены рельефным контуром). Рельефные буквы выделены черным сбоку.
Дополнительная информация. Сюда входят дополнительные параметры, характеристики и качестве резины. Ниже приведем длинный список, что может быть указано в доп информации:
- ТИП ТРУБЫ (или TT, Mit Schlauch написано на немецких шинах). Указывает, что в шину необходимо установить камеру.
- ВОЗОБНОВЛЯЕМЫЙ. Это указывает на то, что рисунок протектора может быть углублен с помощью дополнительного разреза.
- Направление вращения. Напишите «Вращение» и укажите стрелку направления колеса при движении вперед.
- DOT X0 (Министерство транспорта, Министерство транспорта США, X0 — код производителя шин). Стандарт качества США.
- Внедорожники (спортивные автомобили). Резина предназначена для кроссоверов, внедорожников и тяжелых полноприводных автомобилей.
- Влево или вправо. Указывает, с какой стороны должна быть установлена резина.
- ВОССТАНОВИТЬ. Указывает, что шина использовалась ранее и была отремонтирована.
- Страна изготовления. Помимо названия бренда иногда пишут страну производителя.
- Обозначение внешней и внутренней сторон. Если шина асимметрична (не такая же), то слово ВНЕШНЯЯ (иногда сторона, обращенная наружу) будет написана снаружи шины, а ВНУТРИ (иногда стороной внутрь) — на внутренней).
- SAG (Super All Grip). Внедорожные шины.
- Зеленый X, снижает выбросы CO2. Это означает шину с низким уровнем сопротивления качению, что снижает расход топлива и выбросы CO2 (их также называют «зелеными шинами»).
- БЕСКАМЕРНЫЙ. Это обозначение бескамерной шины.
- ГОСТ или ВЫ. Производители записывают номер ГОСТа или технические условия, по которым был изготовлен товар.
- Боковая стенка. Что такое боковина шины.
- Без шпилек. Его нельзя шиповать.
- Слои: протектор. Состав протекторного слоя.
- Шипованный. Резина с шипами.
- Возможность монтажа. Быть шипованным
- DA или Secunda (штамп). Наличие этих пломб говорит о том, что шины имеют незначительные дефекты.
- ND (ненаправленный). Резина имеет ненаправленный рисунок протектора.
- XL (дополнительная нагрузка). Это усиленная шина.
- PR. Это норма для слоев резины. Для шин легковых автомобилей его значение обычно составляет 4PR (большую часть времени) или 6PR. Армированная (Reinfortsd) говорит, что шина армированная, у нее 6 слоев. Шины 6PR или 8PR можно использовать в небольших грузовиках, фургонах или минивэнах (коммерческих, имеет 8 слоев).
- NHS (Неавтомобильная служба). Низкоскоростная резина.
- Стали. Шина имеет металлическую бортовую структуру. Если СТАЛЬ не написано, кабель тканевый. Обозначение All Steel — это металлический трос в раме и на ремне.
Рекомендации
Поскольку выбор по типу, типу и геометрии шин огромен, следует знать обычные правила:
- На всех колесах должны быть одинаковые шины. Например, нельзя установить низкопрофильные шины спереди и высокопрофильные сзади.
- То же самое, например, шипованная резина спереди и летняя резина сзади.
- Передняя часть новая, с хорошим протектором, а задняя — лысая.
Но ситуации бывают разные, если нет вариантов, можно установить на ось шины одного типа и марки, а на другую ось — другого типа и марки, но главное, оси должны быть одинаковыми.
Таблица замены шин:
| Таблица замены шин | |
|---|---|
| Размер заменяемой шины | Вариант замены (наиболее подходящий вариант указан вверху списка) |
| 135 / 80R12 | 155 / 70R12, 155 / 65R13 |
| 165 / 70R13 | 185 / 65R13, 165 / 65R14, 175 / 70R13, 185 / 60R14, 195 / 50R15 |
| 175 / 70R13 | 175 / 65R14, 185 / 60R14, 185 / 65R13, 155 / R13, 165 / 70R14, 165 / 65R14 |
| 175 / 70R14 | 185 / 65R14, 195 / 60R14, 195 / 55R15 |
| 185 / 70R14 | 195 / 65R14, 205 / 55R15, 195 / 60R15 |
| 195 / 65R15 | 215 / 60R15, 235 / 55R15, 205 / 55R16, 215 / 55R15 |
| 195 / 70R15 | 205 / 65R15, 225 / 60R15, 205 / 55R16 |
| 205 / 70R15 | 215 / 65R15, 235 / 60R15, 205 / 65R15, 225 / 65R15 |
| 205 / 70R15 | 205 / 75R15, 215 / 65R15 |
