Кнопка массы: как сделать выключатель, советы

На автомобильных заводах, как правило, не устанавливают кнопку или специальный механизм, отключающий питание на массу. Масса (-) относится к отрицательному источнику питания. Минус от АКБ связан с кузовом. Имея возможность отключать массу без отключения от клеммы аккумулятора, есть удобство и защита автомобиля от возгорания при КЗ и защита от угона.

Содержание статьи:

1. 1. Кнопка массового отключения: что это?
   2. Как сделать главный выключатель своими руками?
   3. Секреты и уловки.
   4. Видео.

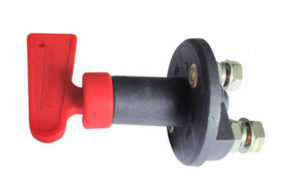

Кнопка выключения массы

Устройство отключения массы аккумулятора (OMA) — это механизм, который замыкает или размыкает отрицательный провод в проводке автомобиля. Переключатель реализован с помощью кнопки или тумблера, установленного в салоне, чтобы водитель мог безопасно отключить питание, не открывая капот и не отсоединяя отрицательную клемму от аккумулятора.

Перед покупкой кнопки массового отключения автомобиля следует определиться с назначением. Если вам просто нужен выключатель для отключения питания, вы можете купить и установить дешевую кнопку. А если вам нужен выключатель как дополнительное средство защиты от угона автомобиля, тогда вам понадобится кнопка более сложной конструкции.

Но, в основном, разъединитель устанавливается для безопасности, а не для защиты от кражи.

Как сделать выключатель массы своими руками

Для тех, кто желает сделать механизм отключения самостоятельно, существует схема, которую легко изготовить. В переключателе этого типа не будет механических контактов. Его можно использовать как средство защиты от кражи.

Устройство автоматического переключения

Устройство имеет два проводника: диодный, SCR.

SCR в этом механизме представляет собой электронное реле, которое включается при появлении импульсов на управляющем электроде.

S1 устанавливается в автомобиле в скрытом месте. Если замкнуть контакты S1, появится необходимый импульс, который пойдет на тринистор, в результате чего он разблокируется, что приводит к уменьшению сопротивления и по проводке протекает ток.

Что такое механизм массового переключения

SCR передает ток только в одном направлении, от батареи к сети, но не от сети к батарее.

Для зарядки аккумулятора от генератора параллельно тиристору установлен диод. Детали устройства крепятся на дюралюминиевый уголок. Нити переплетаются.

Как установить выключатель массы в автомобиль:

1. SCR имеет катодный вывод (+). К катоду подключается клемма аккумулятора. Сборку конструкции необходимо установить в металлический корпус.
2. Далее следует протянуть плетеный провод от моторного отсека до кабины. Отверстие можно просверлить, его можно найти рядом с другими резьбами.
3. Монтируем кнопку или тумблер на рулевой колонке, сняв крышку с рулевой колонки и просверлив глухое отверстие необходимого диаметра для размещения там переключателя.
4. Подключаем один контакт кнопки или тумблера к массе (-) автомобиля, другой — к плюсу.



Советы и рекомендации

Вот несколько основных рекомендаций по правильной установке разъединителя:

• если в машине есть электронные устройства (сейчас есть во всех новых машинах), требующие регулировки, после отключения массы потребуется сбросить время и другие настройки;
• при отключении массы в инжекторных автомобилях отключается контроллер, в котором очищается вся накопленная информация.
• если в конструкции автосигнализации отсутствует автономная сирена, после выключения массы автомобиля отключается и вся система безопасности автомобиля;
• если в охранной системе установлена ​​автономная сирена, сирена включается и начинает звучать при выключении «массы»;

Через некоторое время, в зависимости от условий эксплуатации (в частности, повышенной влажности), контакты устройства корродируют, что приводит к увеличению токового сопротивления. Высокое переходное сопротивление чувствительно для обычного или шестеренчатого стартера, поэтому рекомендуется смазывать контакты литолом или специальным вазелином.

Видео

На этом видео умелые руки опытных водителей делают кнопку дистанционного отключения массы автомобиля своими руками.

Советы и рекомендации по выбору веса для вашего автомобиля.

В этом видео показан выбор места, способ установки и подключения кнопки от автомобиля КамАЗ к автомобилю Мерседес.

И это для тех, кто хочет сделать это полностью своими руками.

Есть несколько способов создать размыкающий выключатель. Кто покупал кнопки оптом или делал самостоятельно, пишите в комментариях.
