Если не заводится ваш ВАЗ 2109

Настоящая проблема – это когда Ваше авто не заводится! Рассмотрим все на примере ВАЗ 2109. Если автомобиль не запускается, то сразу возникает вопрос, «С чего начать?». На самом деле все может быть довольно просто.

Поиск причины

Первым делом понадобится проверить топливо, искру и воздух.

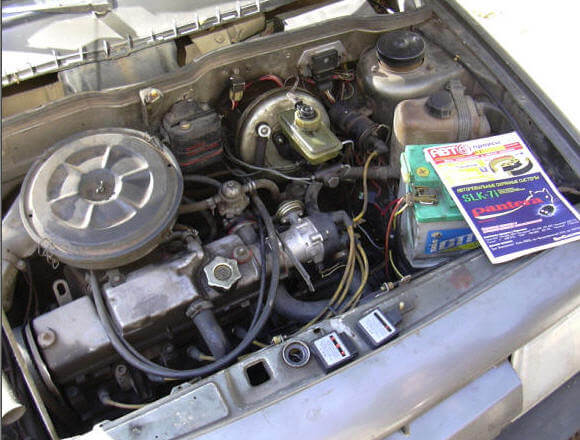

ВАЗ 2109 проверить топливо, искру и воздух

Я посоветовал бы для начала проверить поступление воздуха (фазы компрессия и газораспределения), можно так же начать с проверки системы зажигания.

Метки на шкивах могут совпадать, но компрессия при этом может немного подвести например: на одном цилиндре 10 атм, на втором 9.5 атм, на третьем 7 атм, а на четвертом 8 атм, исправить это может только ремонт двигателя. Конечно, стоит серьёзно заняться ремонтом двигателя, но пока его нужно отложить, так как нам потребуется завести машину. Имея такую компрессию, двигатель будет работать и даже неплохо, но на холостом ходу будет подтравливать.

Проверка системы питания

Далее начинаем копаться в системе питания. Потребуется убедится что в карбюраторе положенный уровень, насос исправно подает топливо, клапан холостого хода работает без сбоев. Следовательно, с подачей топлива все в порядке. Так же не забудьте проверить свечи, после пары- тройки попыток запустить двигатель, их наверняка зальет.

Проверка системы зажигания

Раз предыдущие варианты поломок не подтвердились, значит проблему нужно искать в системе зажигания. Для проведения обычной проверки пригодятся простые приборчики, их без проблем можно купить в любом автомагазине. Но для начала следует разобраться в устройстве и работе зажигания.

И так, в нашем случае на ВАЗ 2109 стоит бесконтактная система зажигания. В состав этой системы входят:

• катушку,
• распределитель зажигания,
• коммутатор,
• датчик Холла.

Одной клеммой катушка подключается к аккумулятору, а второй к выходному транзистору коммутатора. Коммутатором размыкается выходной транзистор при перепаде сигнала в ноль. В этот момент во вторичной обмотке катушки, появляется ток высокого напряжения, примерно 25 кВ, а в первичной — ток более 300 В. В итоге, на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Но для возникновения разряда нужно, чтобы катушка была заряжена. Перед управляющим импульсом с датчика Холла, коммутатор предугадывает, когда нужно замыкать на землю, чтобы зарядить её.

Причём, он делает это так, что время заряда катушки остается приблизительно неизменным. Иначе случится перезарядка катушки. Для этого коммутатором вычисляется нужный период импульсов, которые приходят с датчика Холла. Другими словами, все зависит от оборотов двигателя, выше обороты, раньше коммутатор начинает замыкать катушку, но при этом не изменится время замкнутого состояния.

Теперь Вы можете приступить к тестированию. В первую очередь нужно проверить искру на свечах – можно для этого пользоваться специальным разрядником. Результата нет.

Значит виноват может быть датчик холла или коммутатор, может масса или питание на коммутатор. Что бы долго не гадать, воспользуемся АЗ-1.

АЗ-1 – это аварийное зажигание, им можно пользоваться в дождь, при езде по лужам. Если говорить другими словами, то можно назвать его заменителем датчика холла.

Датчик МД-1 — мгновенная диагностика, пригодится для того, что бы проверить работоспособность катушки зажигания, датчика холла и замка зажигания.

В первую очередь мы воспользовались МД-1. Этот датчик подключается вместо коммутатора, как только его подцепили, нужно включить зажигание, не заводим:

• если загорелся светодиод «П» — это значит, что реле зажигания и замок зажигания работают исправно.
• горящий светодиод «К» — первичная обмотка катушки зажигания не имеет повреждений.
• включаем стартер: если светодиод «Д» замигал, значит, датчик Холла в рабочем состоянии.

В том случае, если не будет мигать, то придется воспользоваться прибором АЗ-1, подключить его вместо датчика Холла.

Такие приборы для мгновенной диагностики бесконтактных систем зажигания продаются в интернете буквально за 100 рублей. Но если у вас нет возможности приобрести такой, то тогда придется потратить намного больше времени и проверять каждый датчик мультиметром по отдельности.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания были обнаружены углеродные дорожки на месте подключения высоковольтного провода. Сменили катушку и провод. Двигатель сразу заработал, как прежде.

Надеюсь такой жизненный случай поможет найти причину почему не заводится ваш автомобиль тоже.
